一 、概述

在南部的一些省份，由于降水量大，氣候濕潤，因此空氣濕度較高。當寒流來襲時，氣溫降到零度以下很容易出現輸電導線覆冰現象。一般情況下覆冰厚度不高時，僅靠線路自身設計時的載荷是完全沒有問題的，但如果寒流持續時間較長，覆冰厚度進一步增加，線路線夾及桿塔自身可能會由于超過承載上限發生斷裂扭轉的問題。因此運維人員需要一款設備能實時對冰層厚度進行監測，在事故發生前做出除冰方案。特力康針對這一問題研發了微波覆冰在線監測系統。

二 、工作原理

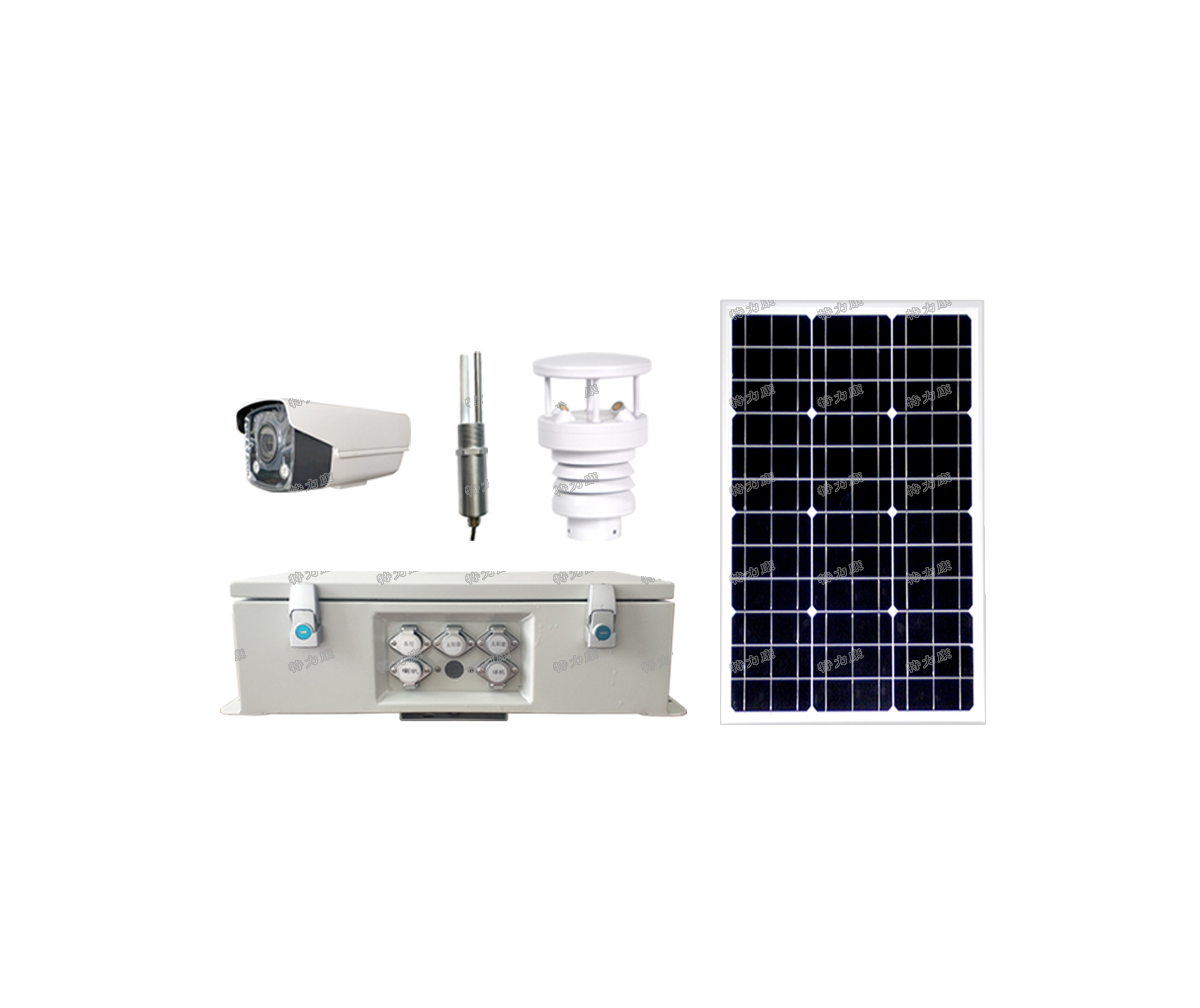

微波覆冰在線監測系統前端整體由視頻采集模塊、微波覆冰監測模塊、通訊模塊、微氣象監測模塊及主機箱組成，可對線路覆冰厚度、環境溫度、濕度、視頻等數據實時記錄，并通過通訊模塊將采集到的數據無限發送至后臺監控服務器并存儲，客戶可以通過PC端或手機端隨時調取瀏覽服務器中的數據，便于運維人員及時分析出異常覆冰情況，立刻制定除冰方案措施，保障線路的正常運行。

三 、技術參數

1太陽能板：

①  輸出電壓：18V DC

②  太陽能板功率：75W

③  溫度適用范圍：-40℃~70℃

2覆冰監測單元

①  防護等級：IP67

②  電磁兼容：防雷擊、放電磁干擾

③  工作濕度：0~100%RH

3圖像監控單元

①  焦距：4.8~192mm，40倍變焦

②  紅外照射距離：150m

③  分辨率：30fps；1920*1080

四 、功能特點

*可自動或遠程設定采集間隔，默認采樣間隔為20min

*具備電子低溫加熱技術

*能循環存儲至少30天的等值覆冰厚度等狀態量數據

*加入安全芯片，可對數據進行加密并接入各省公司平臺

五 、使用案例

微波覆冰在線監測系統在云南等地區都有投入使用，據了解該地區有若干條線路架設在山谷間，氣候較為濕潤，且當冬季來臨時溫度一般都在零度以下，覆冰問題每年都存在。該區域內的輸電線路安裝該設備后，由于覆冰隱患報警及時，運維人員在冰層不太厚的時候就通過加大電流的方式融冰，杜絕了覆冰引發的線路跳閘、斷裂的事故。

六 、后語

近年來整體氣候變化較大，部分地區可能會出現短暫的極端天氣，當覆冰數據監測不及時、厚度過大時，就不得不采取斷電人工上塔除冰的方式，對除冰人員來說是十分危險的。微波覆冰在線監測系統的出現解決了覆冰數據時效性差的問題，為電網覆冰問題提供了不錯的解決方案。

七 、產品別稱

微波覆冰在線監測系統、輸電線路微波覆冰監測終端裝置、輸電線路微波覆冰預警裝置

八 、產品型號

TLKS-PMG-FB100
