輸電線路桿塔舞動在線監測系統

一。概述

近年來，全球各地異常極端氣象頻發，大陸沿海地區暴雨、強風氣候給當地輸電線路正常運轉帶來巨大影響。由于輸電線路自身材質的原因，常常會在強風的激勵作用下發生舞動現象，盡管線路在設計時考慮到了舞動因素帶來的危害，但其只能保障小幅度舞動狀態下的線路正常運轉，一旦遇到風力、風向多變的氣候，線路很容易因舞動幅度過大發生斷裂的情況。為了協助電網運維人員實時監測線路舞動情況，特力康研發了輸電線路桿塔舞動在線監測系統。

二 。技術參數

1供電系統：風光互補加蓄電池

2通訊要求：支持無線網絡通信(支持4G并向下兼容）滿足電信聯通、移動自適應,并可根據現場情況選擇運營商

3工作電壓：DC12V

4工作溫度-40 ~70℃

5單次采樣點數:400點以上

6環境氣象站參數:超聲波高精度傳感器，綜合測量環境溫度、濕度、風向、風速、氣壓、雨量等參數。

三 。輸電線路桿塔舞動在線監測系統工作原理

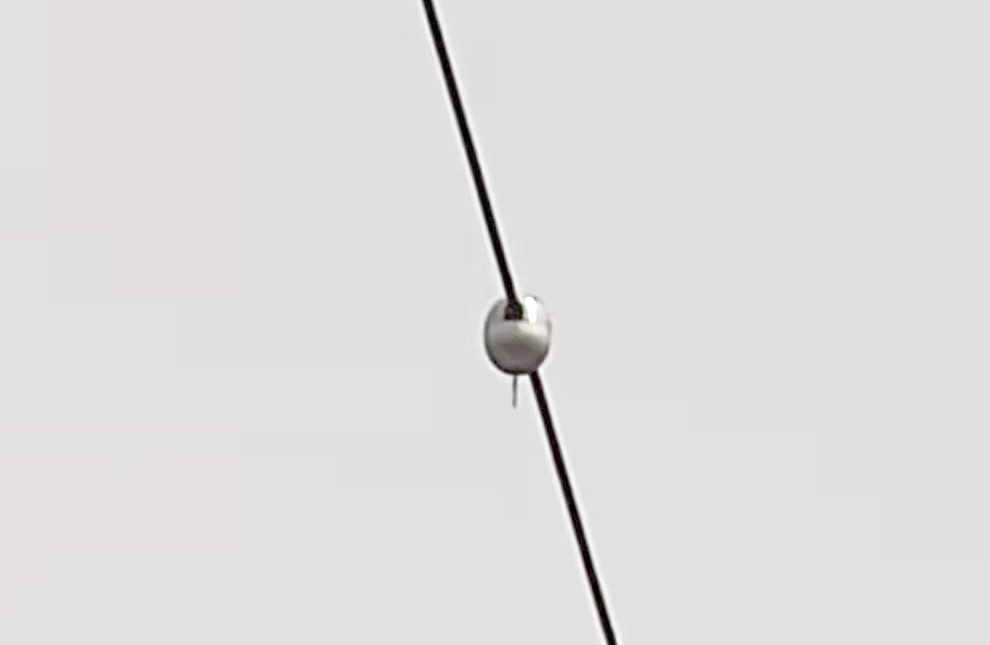

輸電線路桿塔舞動在線監測系統內置的探測單元可以實時采集線路的舞動數據，并通過無線通訊模塊將數據實時發送到后端管理平臺，運維人員可以遠程同時對多條線路的舞動情況進行監測，可以及時響應線路異常情況。采用風光互補進行前端供電，設備整體安裝便捷，采用風光互補加蓄電池的方式供電，直接安裝在導線上啟動即可，無需后期頻繁充電。

四 。使用案例

山東省一市局電力部門所轄線路中有兩段經常發生線路舞動幅度過大的問題，原因是該地段導線容易出現不均勻覆冰現象，且導線周圍開闊沒有遮擋，經常刮風。這導致了線路線夾、金具磨損較快，甚至出現過斷路的事故。輸電線路桿塔舞動在線監測系統安裝以后，運維人員可以隨時隨地查看到現場的導線舞動數據，避免了因導線舞動幅度過大卻無法及時響應帶來的嚴重后果。

五。后語

輸電線路舞動問題自第一條線路架設好后就存在了，因其成因復雜，不可預測的特點，很難通過傳統巡檢手段達到降低損失的目的。輸電線路桿塔舞動在線監測系統因可以直接裝在到線上，所以監測到的實時數據都比較準確，再加上后臺自動比對數據預警的功能，讓舞動問題有了應對手段。

六 。產品別稱

輸電線路桿塔舞動在線監測系統、輸電線路舞動觀測系統、輸電線路導線舞動預警系統

七 。產品型號

TLKS-PMG-WD王先生1/3/6/8/2/3/5/0/0/2/9
