AVENTICS機械式換向閥0820403019，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格優惠；熱誠歡迎新老客戶咨詢購買！

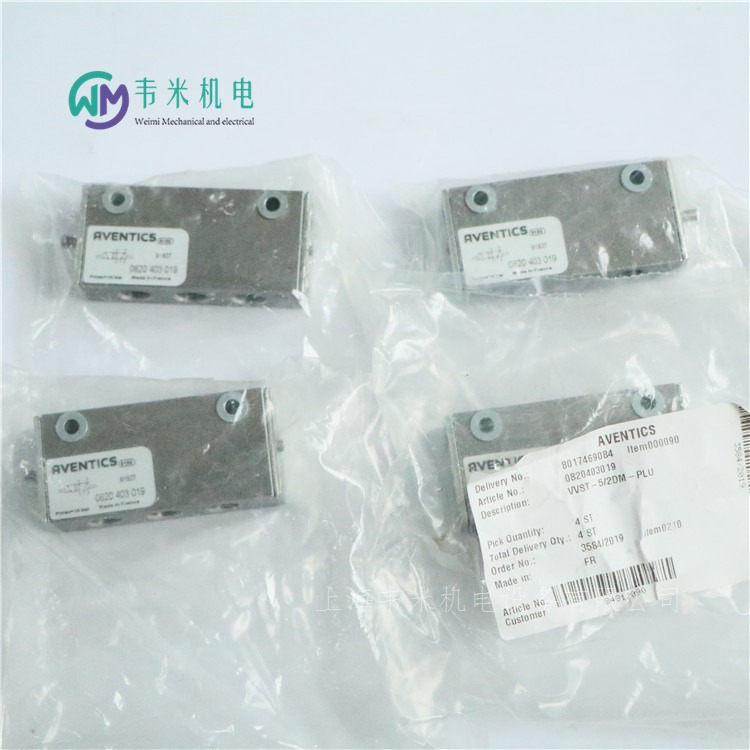

安沃馳AVENTICS二位五通換向閥, 系列 ST 0820403019
VVST-5/2DM-PLU
規格
操作機械式
額定流量Qn280 l/min
換向原理5/2
壓縮空氣 接口 出口G 1/8
小運行壓力-0.95 bar
大運行壓力10 bar
操作元件雙線圈
操作元件沖桿
密封原理金屬密封
結構特點滑閥
底板連接管式連接
封閉方式，封閉類型不可鎖定
操縱力(驅動力)，小值5 N
低環境溫度-15 ?C
高環境溫度80 ?C
介質溫度小值-15 ?C
介質溫度大值80 ?C
介質壓縮空氣
壓縮空氣中的含油量 小.,5 mg/m3
壓縮空氣中的含油量 大25 mg/m3
顆粒大小 max.5 μm
壓縮空氣接口型號內螺紋
壓縮空氣 接口 人口G 1/8
壓縮空氣連接 排氣G 1/8
安裝螺釘M4 帶有內六角
特點
不銹鋼外殼
金屬對金屬密封
提供多種機械操作元件
面板安裝

氣動（氣壓傳動）的工作原理:原動機輸出機械能-空壓機把機械能轉換成空氣的壓力能-空氣的壓力能通過執行元件轉換成機械能，目前氣動可以完成直線和回轉運動。

氣動系統的基本組成:壓縮空氣（空氣壓縮機）-空氣處理（過濾器）-壓力控制閥（調壓閥）-方向控制閥（電磁閥，氣控閥等）-流量控制閥（速度控制閥）-驅動器（氣缸，氣馬達等）。

最近幾年隨著氣動技術的發展，氣動技術已經被廣泛的應用于工廠生產過程自動化，是實現工業自動化的一種技術手段，同時成本也相對較低。
氣動技術和系統在工業生產中常見的應用:自動打包，軸的驅動，物料的傳輸，產品轉向及翻轉，產品分揀，產品堆跺，自動裝卸，產品夾取。
具體應用案例:
1，注塑生產物流防止粉塵混入原料，除濕干燥機通過氣管和注塑機下料口相連，然后通過吹氣實現原料的輸送。
2，注塑產品的自動抓取，大產品可以通過多個吸盤實現產品抓取，小產品可以通過手指氣缸或氣缸加治具的方式實現產品抓取。
3，自動生產線大家經常看到物料輸送，特別是無塵車間，是一定要避免油污，常見的機械結構和液壓系統不容易滿足，需要足夠的防護，而使用氣動就相對容易滿足。


氣壓傳動系統按氣動元件和裝置功能不同，氣壓傳動系統可分成4個組成部門。
1，氣源裝置。
起源裝置是產生壓縮空氣的裝置，通常指空氣壓縮機和起源凈化設備?？諝鈮嚎s機是原動機把機械能轉換成空氣的壓力能。氣源凈化設備是用來降低壓縮空氣的溫度，除去壓縮空氣中的水分，油分及污染物等。一般氣動設備較多的廠里會將起源裝置集中在空壓站內，由氣壓站統一向各分車間或用氣設備分配供應壓縮空氣。
2，執行元件
執行元件以壓縮空氣的壓力能作為能量，將壓縮空氣的壓力能轉換成生產需要的機械能。氣動執行元件有可以實現直線運動氣缸，實現連續回轉運動的氣馬達和不連續回轉運動的擺動馬達等。
3，控制元件
在生產中可以實現對執行元件的操縱，運算和檢測等，可以控制壓縮空氣的壓力，流量和流動方向，以便使執行機構完成預定的運動來滿足生產需求。通常包括各種壓力閥，流量閥，邏輯元件，射流元件，行程閥，轉換器和傳感器等。
4，輔助元件
輔助元件可以凈化壓縮空氣，對執行元件進行潤滑和消聲，以及連接元件的一些裝置。通常包括分水過濾器，油霧器，消聲器以及各種管路附件等。
系列ST
Qn=280l/min
安沃馳AVENTICS二位三通換向閥,系列ST
0820402001
0820402002
0820402003
0820402004
0820402005
0820402016
0820402017
0820402019
R422002211
安沃馳AVENTICS二位三通換向閥,系列ST
0820402008
0820402009
0820402010
0820402011
R422002212
安沃馳AVENTICS二位三通換向閥,系列ST
0820402014
0820402015
0820402018
0820402023
安沃馳AVENTICS二位五通換向閥,系列ST
0820403001
0820403002
0820403003
0820403004
0820403005
0820403016
0820403017
0820403019
R422002213
安沃馳AVENTICS二位五通換向閥,系列ST
0820403008
0820403009
0820403010
0820403011
R422002214
安沃馳AVENTICS二位五通換向閥,系列ST
0820403014
0820403015
0820403018
0820403023
AVENTICS安沃馳AP/ST系列配電盤閥門的操控單元
R412012734
R412012735
R412012736
R412012737
R412012738
R412012739
R412012740
R412012741
R412012742
R412012743
R412012744
R412012745
R412012748
R412012746
R412015479
R412012749
R412012750
R412012751
R412012752
R412012753
R412012989
R412015512
R422002219
CD04系列
Qn=900l/min
安沃馳AVENTICS二位三通換向閥,系列CD04
5634000100
5634010100
R412008117
5634030100
5634040100
5634050100
5634060100
安沃馳AVENTICS二位五通換向閥,系列CD04
5634200100
5634210100
5634230100
5634240100
5634250100
5634260100
CD04系列-inch
Qn=900l/min
安沃馳AVENTICS二位三通換向閥,系列CD04-inch
R412013026
R412013021
R412013022
R412013025
R412013023
R412013024
R412013027
安沃馳AVENTICS二位五通換向閥,系列CD04-inch
R412013032
R412013028
R412013031
R412013029
R412013030
R412013033
系列CD07
Qn=1200-1400l/min
安沃馳AVENTICS二位三通換向閥,系列CD07
5634400100
5634409010
5634410100
5634411100
5634430100
5634440100
5634450100
5634460100
5634461100
安沃馳AVENTICS二位三通換向閥,系列CD07
5634400000
5634410000
5634460000
5634461000
5634469110
5634469310
安沃馳AVENTICS二位五通換向閥,系列CD07
5634600100
5634610100
5634630100
5634640100
5634650100
5634660100
5634669200
安沃馳AVENTICS二位五通換向閥,系列CD07
5634610190
5634630190
安沃馳AVENTICS二位五通換向閥,系列CD07
5634670100
安沃馳AVENTICS二位五通換向閥,系列CD07
5634695100

安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302401
操作機械式
組成部分調壓閥
二級排放帶二次排氣
外殼壓鑄鋅
密封件材料丙烯樹膠
適合ATEX
額定流量Qn2000 l/min
壓縮空氣連接G 1/4
組成部分調壓閥
安裝位置任意
合格證書適合ATEX
工作壓力范圍0.5 ... 16 bar
低 / 高環境溫度-10 ... 60 ?C
介質溫度范圍-10 ... 60 ?C
介質壓縮空氣 中性氣體
調節器型號隔膜式調壓閥 可以組裝成塊
調整功能帶二次排氣
壓力輸送單的
操作機械式
重量0.325
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開?？筛鶕蛻魬昧硇信鋫涿芊馊Ｕ垎为氂嗁彛▍⒁姼郊?。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
建議的初級過濾5 μm



安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302559
操作機械式
組成部分調壓閥
二級排放帶二次排氣
壓力表帶手輪壓力表
外殼壓鑄鋅
密封件材料丙烯樹膠
適合ATEX
額定流量Qn2000 l/min
壓縮空氣連接G 1/4
組成部分調壓閥
安裝位置任意
合格證書適合ATEX
工作壓力范圍0.5 ... 16 bar
低 / 高環境溫度-10 ... 60 ?C
介質溫度范圍-10 ... 60 ?C
介質壓縮空氣 中性氣體
調節器型號隔膜式調壓閥 可以組裝成塊
調整功能帶二次排氣
壓力輸送單的
操作機械式
重量0.4 kg
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
建議的初級過濾5 μm




安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302562
操作機械式
組成部分調壓閥
二級排放帶二次排氣
鎖定式鎖定式
外殼壓鑄鋅
密封件材料丙烯樹膠
適合ATEX
額定流量Qn2000 l/min
壓縮空氣連接G 1/4
組成部分調壓閥
安裝位置任意
工作壓力范圍0.5 ... 16 bar
低 / 高環境溫度-10 ... 60 ?C
介質溫度范圍-10 ... 60 ?C
介質壓縮空氣 中性氣體
調節器型號隔膜式調壓閥 可以組裝成塊
調整功能帶二次排氣
封閉方式，封閉類型帶鎖
壓力輸送單的
操作機械式
重量0.325kg
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
建議的初級過濾5 μm



安沃馳AVENTICS調壓閥, 系列 NL4-RGS-0821302501
操作機械式
組成部分調壓閥
二級排放帶二次排氣
外殼壓鑄鋅
密封件材料丙烯樹膠
適合ATEX
額定流量Qn9500 l/min
壓縮空氣連接G 1/2
組成部分調壓閥
安裝位置任意
合格證書適合ATEX
低 / 高環境溫度-10 ... 60 ?C
介質溫度范圍-10 ... 60 ?C
介質壓縮空氣 中性氣體
調節器型號隔膜式調壓閥 可以組裝成塊
調整功能帶二次排氣
壓力輸送單的
操作機械式
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
建議的初級過濾5 μm




安沃馳AVENTICS調壓閥, 系列 NL4-RGS-0821302506
操作機械式
組成部分調壓閥
二級排放帶二次排氣
外殼壓鑄鋅
密封件材料丙烯樹膠
適合ATEX
額定流量Qn9500 l/min
壓縮空氣連接G 1/2
組成部分調壓閥
安裝位置任意
合格證書適合ATEX
低 / 高環境溫度-10 ... 60 ?C
介質溫度范圍-10 ... 60 ?C
介質壓縮空氣 中性氣體
調節器型號隔膜式調壓閥 可以組裝成塊
調整功能帶二次排氣
壓力輸送單的
操作機械式
重量0.85kg
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開?？筛鶕蛻魬昧硇信鋫涿芊馊Ｕ垎为氂嗁彛▍⒁姼郊?。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
建議的初級過濾5 μm




安沃馳AVENTICS調壓閥, 系列 NL2-RGS-0821302406
操作機械式
組成部分調壓閥
二級排放帶二次排氣
外殼壓鑄鋅
密封件材料丙烯樹膠
適合ATEX
額定流量Qn2000 l/min
壓縮空氣連接G 1/4
組成部分調壓閥
安裝位置任意
合格證書適合ATEX
工作壓力范圍0.5 ... 16 bar
低 / 高環境溫度-10 ... 60 ?C
介質溫度范圍-10 ... 60 ?C
介質壓縮空氣 中性氣體
調節器型號隔膜式調壓閥 可以組裝成塊
調整功能帶二次排氣
壓力輸送單的
操作機械式
重量0.325kg
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
適用于在 1、2、21、22 Ex 區內使用.
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開?？筛鶕蛻魬昧硇信鋫涿芊馊?。請單獨訂購（參見附件）。
次級排氣（超過設定壓力≤ 0.3 bar ）.
帶背部排氣 (> 3 bar ).
建議的初級過濾5 μm
