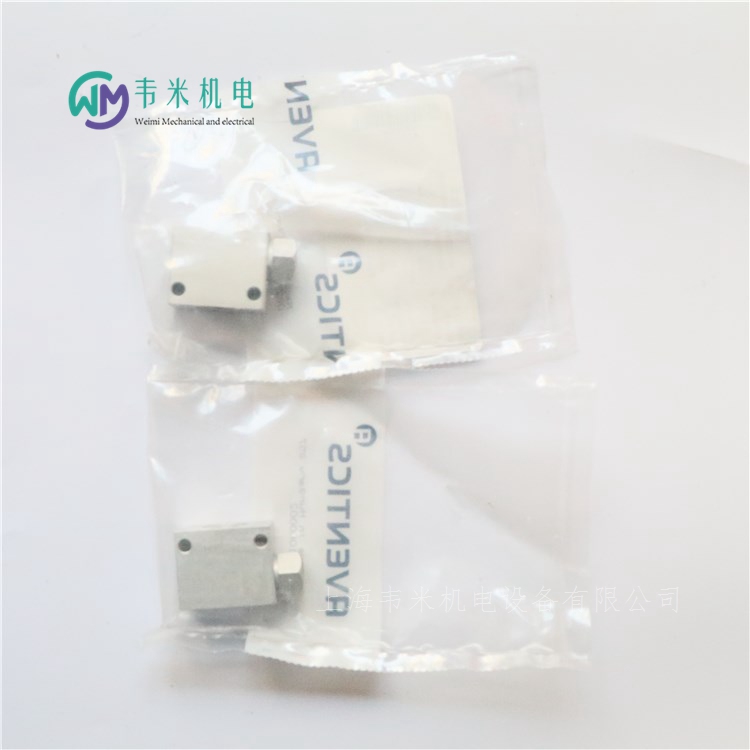

安沃馳梭閥0821000002，上海韋米機電設備有限公司供應產品，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。產品圖片實拍，價格貨期快速報價，大量產品現貨供應，價格優惠；熱誠歡迎新老客戶咨詢下單！

安沃馳AVENTICS換向閥（或） 0821000002
SDC G1/8
規格
密封原理軟密封
結構特點提動閥
介質壓縮空氣
顆粒大小 max.5 ?m
低環境溫度0 ?C
高環境溫度80 ?C
介質溫度小值0 ?C
介質溫度大值80 ?C
壓縮空氣中的含油量 小.,0 mg/m?
壓縮空氣中的含油量 大1 mg/m?
邏輯功能換向閥（或）
連接類型管式連接
壓縮空氣 接口 人口G 1/8
壓縮空氣 接口 出口G 1/8
額定流量Qn640 l/min
小運行壓力1 bar
大運行壓力10 bar
重量0.038 kg
材料：外殼鋁材
密封件材料丙烯樹膠
材料 螺紋管套鋼, 鋁材

1、換向閥的結構特點及工作原理換向閥按結構可分為提動閥（或稱截止閥）和滑動閥，根據兩者的相對位置，有常閉型和常開型兩種 。
其中提動閥又可分為球座閥和盤座閥。
滑動閥可分為縱向滑軸閥、縱向滑板閥和旋轉滑軸閥。
1.提動閥
提動閥是利用圓球、圓盤、平板或圓錐閥芯，在垂直方向相對閥座移動以控制通路的開或切斷。
1.球座閥
這種換向閥結構緊湊、簡單，可安裝各種類型的驅動頭。對于直接驅動方式來說，驅動推桿動作的驅動力限制了其應用。大流量時，閥芯有效面積也大，需要較大的驅動力才能將閥口打開，因此，此類型換向閥通徑不宜過大。這種閥的操作皆由手動或機械驅動，彈簧復位。
1.提動閥： 2位3通
此時，P、A、0三個孔口同時相通，而發生串氣現象。實際上，對于快速切換的閥，這種串氣現象對閥的動作不存在什么影響。但緩慢切換時，應予以注意。
1.提動閥： 盤座閥常閉型
這種換向閥采用圓盤密封結構，較小的閥芯位移就可產生較大的過流面積，具有響應快、抗污染能力強、壽命長、具有較大通流能力的特點。
1.提動閥： 盤座閥常開型
這種換向閥采用圓盤密封結構，較小的閥芯位移就可產生較大的過流面積，具有響應快、抗污染能力強、壽命長、具有較大通流能力的特點。
1.提動閥： 壓力平衡閥
為了使提動（截止式）閥密封可靠，操縱方便，另一種方法是采用壓力平衡的方法，在閥桿兩側增加了活塞，活塞受氣壓作用面積和閥心受壓面積相等，這種閥稱為壓力平衡式閥。由于初始狀態時，工作氣壓作用在閥桿上的合力為零，使開啟閥門的操作力大大降低。
2.滑動閥：滑動閥是利用滑柱、滑板或旋轉滑軸利用滑柱、滑板或旋轉滑軸 在閥體里運動，來實現氣路通斷的閥 。
2.滑動閥：縱向滑柱式，具有記憶
2.滑動閥： 縱向滑板閥，縱向滑板閥是利用滑柱的移動帶動滑板來接通或斷開各通口。滑板靠氣壓或彈簧壓向閥座，能自動調節。這種閥的滑板既使產生磨耗，也能保證有效的密封。
3.延時閥： 延時閥是一種時間控制元件，它的作用是使閥在一特定時間發出信號或中斷信號，在氣動系統中做信號處理元件。延時閥是一個組合閥，由二位三通換向閥、單向可調節流閥和氣室組成。二位三通換向閥既可以是常閉式，也可以是常開式。
3.延時閥： 若壓縮空氣是潔凈的，且壓力穩定，則可獲得精確的延時時間。通常，延時閥的時間調節范圍為0 ～ 30秒，通過增大氣室，可以使延時時間加長。延時閥通常帶可鎖定的調節桿，可用來調節延遲時間。
4.單向閥： 單向閥是指氣流只能向一個方向流動而不能反向流動的閥，且壓降較小。單向閥的工作原理、結構和職能符號與液壓傳動中的單向閥基本相同。這種單向阻流作用可由錐密封、球密封、圓盤密封或膜片來實現。利用彈簧力將閥芯頂在閥座上，故壓縮空氣要通過單向閥時必須先克服彈簧力。
5.梭閥：梭閥又稱為雙向控制閥。有兩個輸入信號口1和一個輸出信號口2。若在一個輸入口上有氣信號，則與該輸入口相對的閥口就被關閉， 同時在輸出口2上有氣信號輸出。這種閥具有“或”邏輯功能，即只要在任一輸入口1上有氣信號，在輸出口2上就會有氣信號輸出
梭閥： 梭閥在邏輯回路和氣動程序控制回路中應用，常用作信號處理元件。為數個輸入信號需連接（并聯）到同一個出口的應用方法，所需梭閥數目為輸入信號數減一。
梭閥 ：梭閥的應用實例，用兩個手動按鈕1S1和1S2操縱氣缸進退。當驅動兩個按鈕閥中的任何已一個動作時，雙作用氣缸活塞桿都伸出。只有同時松開兩個按鈕閥，氣缸活塞桿才回縮。梭閥應與兩個按鈕閥的工作口相連接，這樣，氣動回路圖才可以正常工作。
6. 雙壓閥：雙壓閥又稱“與”門梭閥。在氣動邏輯回路中，它的作用相當于“與”門作用。該閥有兩個輸入口1和一個輸出口2。若只有一個輸入口有氣信號，則輸出口2沒有氣信號輸出，只有當雙壓閥的兩個輸入口均有氣信號，輸出口2才有氣信號輸出。雙壓閥相當于兩個輸入元件串聯。
6.雙壓閥：與梭閥一樣，雙壓閥在氣動控制系統中也作為信號處理元件，數個雙壓閥的連接方式，只有數個輸入口皆有信號時，輸出口才會有信號。雙壓閥的應用也很廣泛，主要用于互鎖控制、安全控制、檢查功能或者邏輯操作。
6.雙壓閥：為一個安全回路。只有當兩個按鈕閥1S1和1S2都壓下時，單作用氣缸活塞桿才伸出。若二者中有一個不動作，則氣缸活塞桿將回縮至初始位置。
7. 快速排氣閥： 快速排氣閥可使氣缸活塞運動速度加快，特別是在單作用氣缸情況下，可以避免其回程時間過長。為了降低排氣噪聲，這種閥一般帶消聲器。
7.快速排氣閥： 快速排氣閥用于使氣動元件和裝置迅速排氣的場合。為了減小流阻，快速排氣閥應靠近氣缸安裝，例如，把它裝在換向閥和氣缸之間(應盡量靠近氣缸排氣口，或直接擰在氣缸排氣口上)，使氣缸排氣時不用通過換向閥而直接排出。這對于大缸徑氣缸及缸閥之間管路長的回路，尤為需要。

安沃馳梭閥0821000002，德國AVENTICS梭閥；

安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010556
實用原則 雙作用式
緩沖 彈性
活塞直徑 40 mm
活塞桿螺紋 M6
行程 40 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
氣缸管子  鋁材, 陽極氧化處理
活塞桿  不銹鋼
活塞  晴綸橡膠
前端蓋板  黃銅 鋁材
后蓋  鋁材
防塵圈  聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳緊湊型氣缸0822011042, 系列 AXA
→φ25 - 120 mm →接口: G 1/8 - G 3/8 →雙作用式 →緩沖: 彈性 →帶底腳安裝件 →活塞桿: 外螺紋 →活塞型號 φ120:
壓縮空氣連接尺寸內螺紋
工作壓力范圍1 bar / 10 bar
環境溫度范圍-25?C / 80?C
介質溫度范圍-25?C / 80?C
介質壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
材料:
氣缸管子鑄鋁, 已噴漆
活塞桿鋼, 鍍鉻
前端蓋板鑄鋁, 已噴漆
后蓋鑄鋁, 已噴漆
密封氫化-腈-樹膠
導向襯套青銅燒結制成
壓力必須至少低于環境和介質溫度15?C，并且允許的高溫度為3?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ - 0822010501
實用原則 雙作用式
緩沖 彈性
活塞直徑 12 mm
活塞桿螺紋 M5
行程 10 mm
防塵圈 聚氨酯
壓縮空氣連接 M5
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
缸管子  鋁材, 陽極氧化處理
活塞桿  不銹鋼
活塞  晴綸橡膠
前端蓋板  黃銅 鋁材
后蓋  鋁材
防塵圈  聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010510
實用原則 雙作用式
緩沖 彈性
活塞直徑 16 mm
活塞桿螺紋 M5
行程 5 mm
防塵圈 聚氨酯
壓縮空氣連接 M5
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
氣缸管子  鋁材, 陽極氧化處理
活塞桿  不銹鋼
活塞  晴綸橡膠
前端蓋板  黃銅 鋁材
后蓋  鋁材
防塵圈  聚氨酯
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010534
實用原則 雙作用式
緩沖 彈性
活塞直徑 25 mm
活塞桿螺紋 M5
行程 25 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
氣缸管子  鋁材, 陽極氧化處理
活塞桿  不銹鋼
活塞  晴綸橡膠
前端蓋板  黃銅 鋁材
后蓋  鋁材
防塵圈  聚氨酯
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許 的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010543
實用原則 雙作用式
緩沖 彈性
活塞直徑 32 mm
活塞桿螺紋 M6
行程 20 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
氣缸管子  鋁材, 陽極氧化處理
活塞桿  不銹鋼
活塞  晴綸橡膠
前端蓋板  黃銅 鋁材
后蓋  鋁材
防塵圈  聚氨酯
壓力必須至少低于環境和介質溫度15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010544
實用原則 雙作用式
緩沖 彈性
活塞直徑 32 mm
活塞桿螺紋 M6
行程 25 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
低 / 高環境溫度  -25 ... 80 ?C
介質溫度范圍  -25 ... 80 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
確定活塞推力的壓力  6.3 bar
氣缸管子  鋁材, 陽極氧化處理
活塞桿  不銹鋼
活塞  晴綸橡膠
前端蓋板  黃銅 鋁材
后蓋  鋁材
防塵圈  聚氨酯
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
