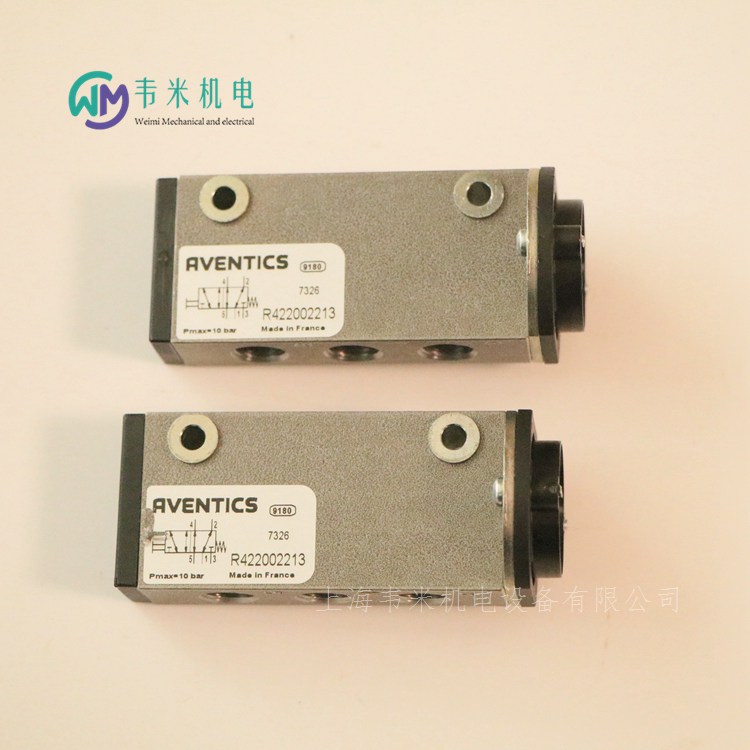

AVENTICS機械換向閥R422002213，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS二位五通換向閥, 系列 ST R422002213
VVST-5/2SR-PAN
規格
操作機械式
額定流量Qn280 l/min
換向原理5/2
壓縮空氣 接口 出口G 1/8
小運行壓力-0.95 bar
大運行壓力10 bar
操作元件單線圈
操作元件安裝板安裝
密封原理金屬密封
結構特點滑閥
底板連接管式連接
封閉方式，封閉類型不可鎖定
操縱力(驅動力)，小值11 N
低環境溫度-15 ?C
高環境溫度80 ?C
介質溫度小值-15 ?C
介質溫度大值80 ?C
介質壓縮空氣
壓縮空氣中的含油量 小.,5 mg/m?
壓縮空氣中的含油量 大25 mg/m?
顆粒大小 max.5 ?m
壓縮空氣接口型號內螺紋
壓縮空氣 接口 人口G 1/8
壓縮空氣連接 排氣G 1/8
安裝螺釘M4 帶有內六角
特點
不銹鋼外殼
金屬對金屬密封
提供多種機械操作元件
面板安裝

按控制方式分
手動控制：、一般手動控制、按鈕式、手柄式帶定位，腳踏式。
機械控制：控制軸、滑輪式、杠桿式、單向滑輪式、彈簧復位式。
氣動控制：直動式、先導式。
電磁控制：單電控、雙電控、先導式雙電控，帶手動。
（1）電磁控制：利用電磁線圈通電時，靜鐵芯對動鐵芯產生電磁吸力使閥切換以改變氣流方向的閥，稱為電磁控制換向閥，簡稱電磁閥。這種閥易于實現電氣聯合控制，能實現遠距離操作，故得到應用。
1、電磁操作
用電磁力來獲得軸向力，使閥心迅速移動的換向控制方式稱為電磁操作。
它按電磁力作用于主閥閥心的方式分為直動式和先導式兩種。
1)直動式電磁控制是用電磁鐵產生的電磁力直接推動閥心來實現換向的一種電磁控制閥。
根據閥芯復位的控制方式可分為單電控和雙電控。
2)先導式電磁控制是指由先導式電磁閥(一般為直動式電磁控制換向閥)輸出的氣壓力來操縱主閥閥芯實 閥換向的 種電磁控制方式。它實際上是一種由電磁控制和氣壓控制(加壓、卸壓、差壓等)的復合控制，通常稱為先導式電磁氣控。
2、氣壓操作
用氣壓力來獲得軸向力使閥心迅速移動換向的操作方式叫做氣壓操作。
它按施加壓力的方式可分為加壓控制、卸壓控制、差壓控制和時間控制。
按控制方式分
氣壓控制：利用氣體壓力來使主閥芯切換而使氣流改變方向的閥，稱為氣壓控制換向閥，簡稱氣控閥。這種閥在易燃、易爆、潮濕、粉塵大的工作環境中，工作安全可靠，按控制方式不同可分為加壓控制、卸壓控制、差壓控制和延時控制等。
加壓控制是指輸入的控制氣壓是逐漸上升的，當壓力上升到某值時，閥被切換。這種控制方式是氣動系統中常用的控制方式，有單氣控和雙氣控之分。
卸壓控制是指輸入的控制氣壓是逐漸降低的，當壓力降至某一值時閥便被切換。
差壓控制是利用閥芯兩端受氣壓作用的有效面積不等，在氣壓的作用下產生的作用力之差值使閥切換。
延時控制是利用氣流經過小孔或縫隙節流后向氣室內充氣．當氣室里的壓力升至一定值后使閥切換，從而達到信號延時輸出的目的。
1)加壓控制是指施加在閥心控制端的壓力逐漸升到一定值時，使閥心迅速移動換向的控制，閥心沿著加壓方向移動。
2)卸壓控制是指施加在閥心控制端的壓力逐漸降到一定值時，閥心迅速換向的控制，常用作三位閥的控制。
3)差壓控制是指閥心采用氣壓復位或彈簧復位的情況下，利用閥心兩端受氣壓作用的面積不等(或兩端氣壓不等)而產生的軸向力之差值，使閥心迅速移動換向的控制。
這種控制方式只需一個控制信號，故得到廣泛的應用，可應用于各種結構的主閥。氣壓復位省去了彈簧，提高了可靠性。差壓控制的特點是所控制的主閥不具有記憶功能，且控制信號和復位信號均須為長信號。
4)時間控制是指利用氣流向由氣阻(節流孔)和氣容構成的阻容環節充氣，經過一定時間后，當氣容內壓力升至一定值時，閥心在差壓力作用下迅速移動換向的控制。
時間控制的信號輸出有脈沖信號和延時信號兩種。
手動控制
用手動來獲得軸向力使閥迅速移動換向的控制方式稱作手動操作。手動控制可分為手動控制和腳踏控制等。按手動作用于主閥的方式可分為直動式、先導式。
依靠手動使閥切換的換向閥，稱為手動控制換向閥，簡稱手控閥。它可分為手動閥和腳踏閥兩大類。
手控閥與其它控制方式相比，具有可按人的意志進行操作、使用頻率較低、動作較慢、操作力不大，通徑較小、操作靈活的特點。手控閥在手動氣動系統中，一般用來直接操縱氣動執行機構。在半自動和全自動系統中，多作為信號閥使用。
機械控制
機械控制用機械力來獲得軸向力使閥芯迅速移動換向的控制方式稱作機械操作。按機械力作用于主閥的形式可分為直動式和先導式兩種。
用凸輪、撞塊或其它機械外力使閥切換的閥稱為機械控制換向閥，簡稱機控閥。這種閥常用作信號閥使用。這種閥可用于濕度大、粉塵多、油分多，不宜使用電氣行程開關的場合，但不宜用于復雜的控制裝置中。

AVENTICS機械換向閥R422002213，德國安沃馳機械閥；

系列ST
Qn=280l/min
安沃馳AVENTICS二位三通換向閥,系列ST
0820402001
0820402002
0820402003
0820402004
0820402005
0820402016
0820402017
0820402019
R422002211
安沃馳AVENTICS二位三通換向閥,系列ST
0820402008
0820402009
0820402010
0820402011
R422002212
安沃馳AVENTICS二位三通換向閥,系列ST
0820402014
0820402015
0820402018
0820402023
安沃馳AVENTICS二位五通換向閥,系列ST
0820403001
0820403002
0820403003
0820403004
0820403005
0820403016
0820403017
0820403019
R422002213
安沃馳AVENTICS二位五通換向閥,系列ST
0820403008
0820403009
0820403010
0820403011
R422002214
安沃馳AVENTICS二位五通換向閥,系列ST
0820403014
0820403015
0820403018
0820403023
AVENTICS安沃馳AP/ST系列配電盤閥門的操控單元
R412012734
R412012735
R412012736
R412012737
R412012738
R412012739
R412012740
R412012741
R412012742
R412012743
R412012744
R412012745
R412012748
R412012746
R412015479
R412012749
R412012750
R412012751
R412012752
R412012753
R412012989
R412015512
R422002219
