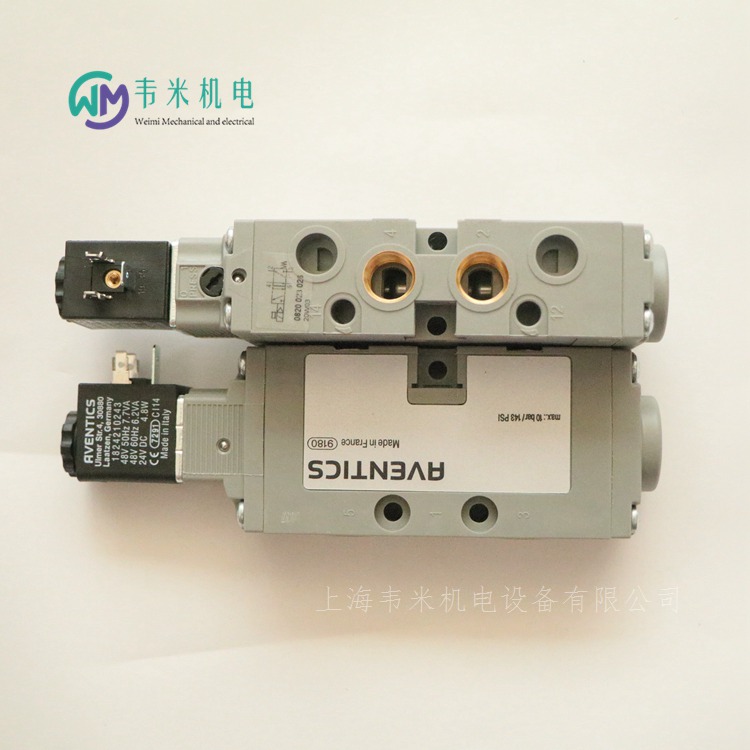

AVENTICS氣動電磁閥0820023026現貨庫存，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格優惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS二位五通換向閥, 系列 RA14-0820023026
結構特點滑閥，零遮蓋
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
在多線路導線板上的組裝P-導線板, PRS-導線板
工作壓力范圍見下表
控制壓力小/大見下表
環境溫度 小值/大值 0?C / 50?C
低/高介質溫度-10?C / 50?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
標準化電路接口ISO 6952
防護等級帶有接線盒 / 插頭見下表
兼容性目錄見下表
暫載率100 %
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
螺紋管套黃銅
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

電磁閥應用
1、2位3通電磁閥控制單作用氣缸:
初始狀態:電磁閥為常閉電磁閥，處于失電狀態，單作用氣缸活塞由彈簧作用在氣缸左側。
工作狀態:電磁閥得電，電磁閥P口與A口通，氣源由A口進入氣缸，氣缸活塞右移。
失電狀態:電磁閥失電，電磁閥A口與R口通，氣缸通過電磁閥放氣，活塞在彈簧作用下回到左側。
2、2位3通電磁閥控制氣動薄膜驅動部:
初始狀態:電磁閥為常閉電磁閥，處于失電狀態，氣動薄膜驅動部的推桿由彈簧作用下停在上位；
工作狀態:電磁閥得電，電磁閥P口與A口通，氣源由A口進入薄膜驅動部上氣室，推動推桿下移；
失電狀態:電磁閥失電，電磁閥A口與R口通，薄膜氣室通過電磁閥放氣，推桿在彈簀作用下回到上位。
3、 2位5通單電控電磁閥控制雙作用氣缸:
初始狀態:電磁閥失電狀態，電磁閥P口與A口相通， 氣源通過A口進入雙作用氣動活塞驅動部左側氣室，活塞停在右側，B口與S口相通，與B口相通的氣動活塞驅動部的右側氣室為排氣狀態；
工作狀態:電磁閥得電，電磁閥P口與B口通，氣源由B口進入雙作用氣動活塞驅動部右側氣室，活塞移動到左側，A口與R口相通， 與R口相通的氣動活塞驅動部的左側氣室為排氣狀態；
失電狀態:電磁閥恢復初始狀態。
4、 2位5通雙電控電磁閥控制雙作用氣缸:左側線圈得電狀態:電磁閥左側線圈得電，電磁閥P口與A口通，氣源由A口進入雙作用氣動活塞驅動部-側氣室，推動活塞到氣缸另一側，B口與S口相通，與B口相通的氣動活塞驅動部的另一側氣室為排氣狀態，在另一側線圈不得電之前會保持該狀態不動；
右側線圈得電狀態:電磁閥右側線圈得電，電磁閥P口與B口通，氣源由B口進入雙作用氣動活塞驅動部一側氣室， 推動活塞到氣缸另一側，A口與R口相通，與A口相通的氣動活塞驅動部的另一側氣室為排氣狀態，在另一側線圈不得電之前會保持該狀態不動。

電磁閥使用和維修
1、每年1-2次的定期檢修是電磁閥可靠工作和長壽命的佳方法。電磁閥內部的下列幾種情況是妨礙電磁閥正常。工作與縮短壽命的原因。
(1)使用介質品質發生變化;
(2)接管內生銹;
(3)空壓機的油氧化，產生炭粒、焦油等雜物混入管道;
(4)管道中有塵粒污垢等雜物。
2、電磁閥安裝后或長時間停用后投入運作時，須通入介質試動作幾次，工作正常后方可投入運行;
3、在蒸汽閥長時間停用后再次投入運行時，應排凈凝結水后再動作幾次，工作正常后方可投入運行;
4、在維護之前，必須切斷電源，卸去介質壓力;
5、線圈組件不宜拆開;
6、拆開電磁閥進行清洗時，可使用煤油、三氯乙烯等溶液。


電磁閥的“通”和“位”　“通”和“位”是換向閥的重要概念。不同的“通”和“位”構成了不同類型的換向閥。通常所說的“二位閥”、“三位閥”是指換向閥的閥芯有兩個或三個不同的工作位置。所謂“二通閥”、“三通閥”、“四通閥”是指換向閥的閥體上有兩個、三個、四個各不相通且可與系統中不同油管相連的油道接口，不同油道之間只能通過閥芯移位時閥口的開關來溝通。
在接到開（關）閥信號后，驅動機構得電帶動球閥閥芯轉動，閥芯轉到位后電動執行機構內部自斷電，閥位機械指示指向相應的閥位，閥位開關輸出無源閥位信號。閥芯每轉90?，閥功能切換一次。

AVENTICS氣動電磁閥0820023026現貨庫存，德國安沃馳電磁閥；

德國安沃馳AVENTICS氣動電磁閥訂貨號和型號：

0820023001 SOLENOID-OPERATED 5/2 RA14 230V AC
0820023002 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023003 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023004 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023005 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023010 SOLENOID-OPERATED WV G1/4 5/2 24V-
0820023012 RA14-5/2XX-AR-024DC
0820023025 RA14-5/2XX-SR-230AC
0820023026 RA14-5/2XX-SR-024DC
0820023027 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023028 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023029 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023034 SOLENOID-OPERATED DIST G1/4 5/2 EL.
0820023037 TRANSFO WV1/4 "5/2 WV 1/4"" 24V DC
0820023040 SOLENOID-OPERATED ED 5/2 G1/4 24V
0820023101 SOLENOID-OPERATED 5/2 RA14 230V AC
0820023102 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023103 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023104 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023105 SOLENOID-OPERATED 5/2 RA14 24V DC
0820023125 SOLENOID-OPERATED 5/2 RA14 230V AC
0820023126 RA14-5/2XX-SR-024DC
0820023127 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023128 SOLENOID-OPERATED 5/2 WV1/4" 110V AC
0820023129 RA14-5/2SR-024DC
0820023501 SOLENOID-OPERATED 5/2 RA14 230V AC
0820023502 RA14-5/2XX-DO-024DC
0820023503 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023504 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023505 SOLENOID-OPERATED 5/2 WV1/4" 24V DC
0820023511 SOLENOID-OPERATED WV G1/4 5/2 24V-
0820023601 SOLENOID-OPERATED 5/2 RA14 230 AC
0820023602 SOLENOID-OPERATED 5/2 RA14 24 DC
0820023603 SOLENOID-OPERATED 5/2 RA14 24V AC
0820023604 SOLENOID-OPERATED 5/2 RA14 110V AC
0820023605 SOLENOID-OPERATED 5/2 RA14 24 DC
0820023975 RA14-5/2XX-AR-NO_COIL
0820023980 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023981 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023982 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023983 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023984 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023985 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023987 ELECTROVALVE WV G1/4 5/2 SANS BOB
0820023990 RA14-5/2XX-AR-NO_COIL
0820023991 RA14-5/2XX-SR-NO_COIL
0820023992 RA14-5/2XX-DO-NO_COIL
0820023993 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023994 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023995 SOLENOID-OPERATED 5/2 RA14 NO COIL
0820023997 ELECTROVALVE ED 5/2 G1/4 SANS EA
0820023999 ELECTROVALVE WV G1/4 5/2 SANS BOB
安沃馳AVENTICS精密調壓閥, 系列 NL2-RGP-...-DS-0821302527
操作 機械式
組成部分 精密調壓閥帶連續供氣
二級排放 帶二次排氣
外殼 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 1500 l/min
壓縮空氣連接 G 1/4
組成部分  精密調壓閥帶連續供氣
安裝位置  任意
合格證書  適合ATEX
工作壓力范圍  0,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
調節器型號  隔膜式調壓閥 可以組裝成塊
調整功能  帶二次排氣
調節范圍 小/大  See table
壓力輸送  兩側
操作  機械式
自通風耗用量 qv 大  2,6 l/min
重量  0,325 kg
建議的初級過濾  5 μm
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
適用于在 1、2、21、22 Ex 區內使用



安沃馳AVENTICS過濾器, 系列 NL6-FLS-0821303809
組成部分 過濾器
清除冷凝物 半自動，失壓開啟
過濾器氣孔直徑 40 μm
透視玻璃 配有可視玻璃
外殼 鋁材-壓鑄件
氣杯 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 7200 l/min
壓縮空氣連接 G 1
結構特點  標準過濾器, 可以組裝成塊
組成部分  過濾器
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  125 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  40 μm
用固定角鋼1821336017固定
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  7 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS過濾器, 系列 NL4-FLS-0821303503
組成部分 過濾器
清除冷凝物 全自動，無壓打開
過濾器氣孔直徑 5 μm
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4000 l/min
壓縮空氣連接 G 1/2
結構特點  標準過濾器, 可以組裝成塊
組成部分  過濾器
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  1,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  50 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS過濾器, 系列 NL4-FLS-0821303505
組成部分 過濾器
清除冷凝物 全自動，無壓打開
過濾器氣孔直徑 5 μm
透視玻璃 配有可視玻璃
外殼 壓鑄鋅
氣杯 壓鑄鋅
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 4000 l/min
壓縮空氣連接 G 1/2
結構特點  標準過濾器, 可以組裝成塊
組成部分  過濾器
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  1,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
過濾器的集水杯容積  50 cm3
濾清器濾芯  可替換
過濾器氣孔直徑  5 μm
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS精密調壓閥-3610507100
閥門結構形式 提動閥
 按鈕
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
滯環 < 0.15 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點  提動閥
低 / 高環境溫度  -25 ... 70 ?C
介質溫度范圍  -25 ... 70 ?C
介質  壓縮空氣
額定流量Qn  900 l/min
滯環  < 0.15 bar
調節行程  7,5 mm
重量  0,5 kg


安沃馳AVENTICS精密調壓閥-3610507300
閥門結構形式 提動閥
 按鈕
外殼 壓鑄鋅
密封件材料 丙烯樹膠
額定流量Qn 900 l/min
滯環 < 0.15 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
結構特點  提動閥
低 / 高環境溫度  -25 ... 70 ?C
介質溫度范圍  -25 ... 70 ?C
介質  壓縮空氣
額定流量Qn  900 l/min
滯環  < 0.15 bar
調節行程  7,5 mm
重量  0,5 kg


AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-R414002004
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90? β = 0-90?
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 ?C
介質溫度范圍  0 ... 70 ?C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  0,95 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-R414002005
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90? β = 0-90?
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 ?C
介質溫度范圍  0 ... 70 ?C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  0,95 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。


AVENTICS安沃馳E/P壓力調節閥, 系列 ED02-R414002401
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 120 l/min
滯環 < 0.05 bar
壓縮空氣 接口 人口 G 1/8,1/8 NPT
壓縮空氣 接口 出口 G 1/8,1/8 NPT
工作電壓DC 24 V
結構特點  提動閥
安裝位置  ?α = 0 ... 90? ?β = 0 ... 90?
合格證書  CE認證
大運行壓力  See table
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
壓縮空氣 接口 人口  G 1/8 1/8 NPT
壓縮空氣 接口 出口  G 1/8, 1/8 NPT
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  1 mg/m3
額定流量Qn  120 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
允許的脈動  5%
功率消耗 max.  300 mA
防護等級  IP65
重量  0,32 kg
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
不含機油、干燥的空氣可以詢問安裝在其它的位置。
ED02 系列的閥門可通過拉桿鎖閉（見附件）。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
壓縮空氣接頭的螺紋分別適合采用 G1/8 和 1/8 NPTF。
