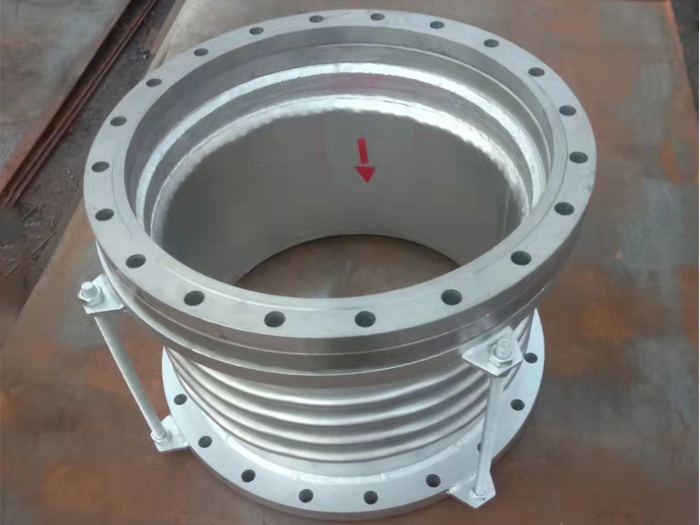

軸向型內壓式波紋補償器又叫軸向型波紋膨脹節，軸向型補償器，軸向型金屬膨脹節，主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

軸向型內壓式波紋補償器參數：

1軸向內壓波紋補償器：本廠生產膨脹節DN32-DN8000,

2壓力級別：0.1MPa-2.5MPa。

3連接方式：1、法蘭連接式2、接管連接式

4軸向內壓波紋補償器軸向補償量：18mm-400mm。

軸向型內壓式波紋補償器注意事項：

內壓推力：F=100?P?A；軸向彈力：Fx=Kx?（f?X）

橫向彈力：Fy=Ky?Y；彎 矩：My=Fy?L

式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm

Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm

Kθ：角向剛度N?m/度；θ ：角向?qū)嶋H位移量度

P：工作壓力MPa A：波紋管有效面積cm2(查樣本)

L：補償器中點至支座的距離m
