AVENTICS電氣比例閥R414002004，上海韋米機電設備有限公司主營銷售產品，原廠原裝，質量保障，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。熱誠歡迎新老客戶咨詢購買！

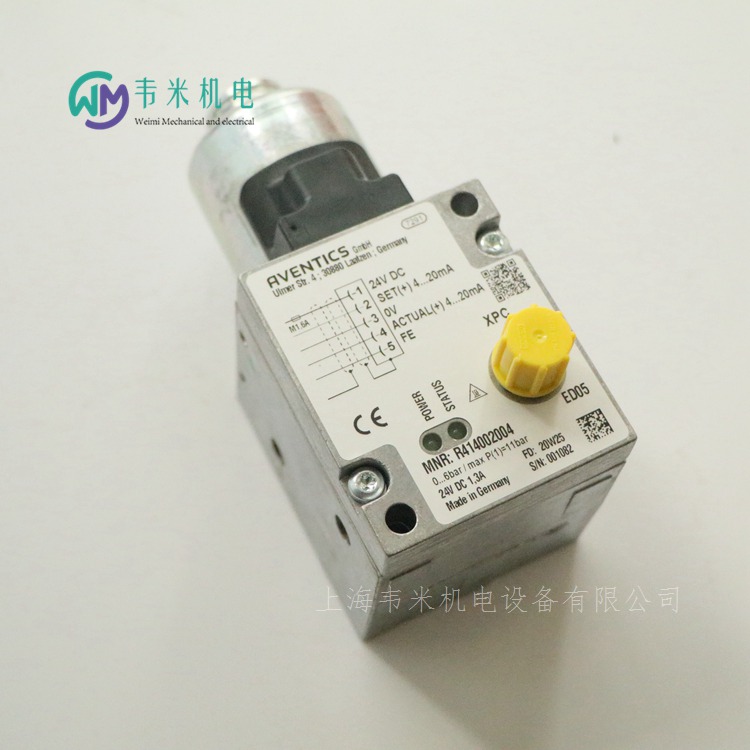

AVENTICS安沃馳E/P壓力調節閥, 系列 ED05 R414002004
ED05-000-060-420-1M12A
規格
結構特點提動閥
合格證書CE認證
小運行壓力0 bar
大運行壓力11 bar
低環境溫度0 ?C
高環境溫度70 ?C
壓縮空氣 接口 人口G 1/4
壓縮空氣 接口 出口G 1/4
壓縮空氣連接 排氣G 1/4
介質壓縮空氣
額定流量Qn1000 l/min
控制方式模擬量
工作電壓DC24 V
滯環< 0,06 bar
安裝位置α = 0-90? β = 0-90?
允許的脈動5%
防護等級IP65
電氣連接通過信號接口
信號連接(輸入和輸出比特)
信號連接多芯插頭
信號連接M12
信號連接5-針
實際值輸出端4 ... 20 mA
設定值輸入端4 ... 20 mA
壓力調節范圍 min.0 bar
特點
定制化的按需壓力控制
堅固耐用的提升閥技術保障較長的使用壽命
流量大，適合各種任務
高動態性直接作用技術
無可磨損導閥或膜片
各種電氣連接選項

氣動控制閥是指在氣動系統中控制氣流的壓力、流量和流動方向，并保證氣動執行元件或機構正常工作的各類氣動元件。控制和調節壓縮空氣壓力的元件稱為壓力控制閥。
一、氣動閥門系統各部分功能和用途：
1、氣動執行器：分為雙動型和單動型。雙動氣動執行器：對閥門開啟和關閉的兩位式控制。單動氣動執行器（彈簧復位型）：在氣路切斷或故障，閥門自動開啟或關閉。
2、閥門：閥門是流體輸送系統中的控制部件。
3、電磁閥：分為單電控電磁閥和雙電控電磁閥。單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開。雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉。
4、限位開關：遠距離傳送閥門的開關位置的信號。有機械式、接近式、感應式。
5、氣電定位器：根據電流信號?(標準4-20mA)的大小對閥門的介質流量調節控制。
6、氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。
7、手動操作機構：在自動控制不正常情況下手動操作。
8、靜音器：安裝在電磁閥的排氣口，降低噪聲。
9、快插接頭：一端連接于電磁閥或執行器，另一端將氣管直接插入即可使用。
10、空壓機：是壓縮空氣的氣壓發生裝置。
11、氣管：有軟管、紫銅管、不銹鋼。常用規格有6mm、8mm。

氣動開關型閥門系統構成：氣動執行器、閥門、電磁閥、限位開關、氣源處理三聯件、手動操作機構、消聲器、快插接頭、空氣壓縮機、氣管。
氣動調節型閥門系統構成：氣動執行器、閥門、氣電定位器、氣源處理三聯件、手動操作機構、消聲器、快插接頭、空氣壓縮機、氣管。
氣動開關閥就是以壓縮空氣（空壓機）為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動閥門，實現閥門的開關，

AVENTICS電氣比例閥R414002004，德國安沃馳電氣比例閥，AVENTICS氣動比例閥，安沃馳壓力調節閥；

R414003385 安沃馳AVENTICS電氣比例閥ED05-000-030-010-1M12A
R414002561 安沃馳AVENTICS電氣比例閥ED05-000-040-010-1M12A
R414004741 安沃馳AVENTICS電氣比例閥ED05-000-040-420-1M12A
R414003840 安沃馳AVENTICS電氣比例閥ED05-000-050-010-1M12A
R414007634 安沃馳AVENTICS電氣比例閥ED05-000-050-020-1M12A
R414002005 安沃馳AVENTICS電氣比例閥ED05-000-060-010-1M12A
R414002295 安沃馳AVENTICS電氣比例閥ED05-000-060-010-1M12S
5610141330 安沃馳AVENTICS電氣比例閥ED05-000-060-010-2DICA
R414001168 安沃馳AVENTICS電氣比例閥ED05-000-060-010-2DICA
5610141320 安沃馳AVENTICS電氣比例閥ED05-000-060-010-2DICN
R414002003 安沃馳AVENTICS電氣比例閥ED05-000-060-020-1M12A
R414002006 安沃馳AVENTICS電氣比例閥ED05-000-060-020-1M12S
5610141300 安沃馳AVENTICS電氣比例閥ED05-000-060-020-2DICA
R414002004 安沃馳AVENTICS電氣比例閥ED05-000-060-420-1M12A
R414002294 安沃馳AVENTICS電氣比例閥ED05-000-060-420-1M12S
5610141310 安沃馳AVENTICS電氣比例閥ED05-000-060-420-2DICA
5610149310 安沃馳AVENTICS電氣比例閥ED05-000-060-420-2DICA
8850069520 安沃馳AVENTICS電氣比例閥ED05-000-060-420-2DICA
R414002874 安沃馳AVENTICS電氣比例閥ED05-000-060-XXX-1M12A
5610149010 安沃馳AVENTICS電氣比例閥ED05-000-070-010-2DICA
R414002009 安沃馳AVENTICS電氣比例閥ED05-000-100-010-1M12A
R414002297 安沃馳AVENTICS電氣比例閥ED05-000-100-010-1M12S
5610141530 安沃馳AVENTICS電氣比例閥ED05-000-100-010-2DICA
5610141520 安沃馳AVENTICS電氣比例閥ED05-000-100-010-2DICN
R414002007 安沃馳AVENTICS電氣比例閥ED05-000-100-020-1M12A
R414002010 安沃馳AVENTICS電氣比例閥ED05-000-100-020-1M12S
5610141500 安沃馳AVENTICS電氣比例閥ED05-000-100-020-2DICA
R414002008 安沃馳AVENTICS電氣比例閥ED05-000-100-420-1M12A
R414004198 安沃馳AVENTICS電氣比例閥ED05-000-100-420-1M12A
R414002296 安沃馳AVENTICS電氣比例閥ED05-000-100-420-1M12S
5610141510 安沃馳AVENTICS電氣比例閥ED05-000-100-420-2DICA
5610149000 安沃馳AVENTICS電氣比例閥ED05-000-100-420-2DICA
5610141550 安沃馳AVENTICS電氣比例閥ED05-000-100-DDL-3M12X
R414000645 安沃馳AVENTICS電氣比例閥ED05-000-100-PWM-1M12S
5610141540 安沃馳AVENTICS電氣比例閥ED05-000-100-VDS-3M12X
R414000043 安沃馳AVENTICS電氣比例閥ED05-000-100-VDS-3M12X
R414002301 安沃馳AVENTICS電氣比例閥ED05-005-045-420-1M12A
R434000886 安沃馳AVENTICS電氣比例閥ED05-0-100PSI-0-10VDC
R434006934 安沃馳AVENTICS電氣比例閥ED05-0-10VDC-0-150PSI-SGL-M12
R434004400 安沃馳AVENTICS電氣比例閥ED05-0-120PSI-4-20MA
R434004385 安沃馳AVENTICS電氣比例閥ED05-0-55PSI-0-10VDC
R434005102 安沃馳AVENTICS電氣比例閥ED05-0-60PSI-0-10VDC
R434006076 安沃馳AVENTICS電氣比例閥ED05-0-75PSI-4-20MA-SINGLE-M12-CONN
R434001508 安沃馳AVENTICS電氣比例閥ED05-ND5-0-10VDC-0-100PSI-160PSI-MAX
R434001382 安沃馳AVENTICS電氣比例閥ED05-ND5-4-20MA-0-65PSI-101PSI-MAX
R434001589 安沃馳AVENTICS電氣比例閥ED05-ND5-4-20MA-0-75PSI-101PSI-MAX
R414001189 安沃馳AVENTICS電氣比例閥ED05-V10-010-010-1M12A
AVENTICS安沃馳E/P壓力調節閥, 系列 ED05-R414002004
外殼 鋁材-壓鑄件,鋼
密封件材料 氫化-丙烯腈-樹膠
 CE認證
防護等級 IP65
接口尺寸 通過信號接口
額定流量Qn 1000 l/min
滯環 < 0.06 bar
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
結構特點  提動閥
安裝位置  α = 0-90? β = 0-90?
合格證書  CE認證
大運行壓力  11 bar
低 / 高環境溫度  0 ... 70 ?C
介質溫度范圍  0 ... 70 ?C
壓縮空氣 接口 人口  G 1/4
壓縮空氣 接口 出口  G 1/4
壓縮空氣連接 排氣  G 1/4
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1000 l/min
控制方式  模擬量
工作電壓DC  24 V
電壓偏差 DC  -20% / 20%
滯環  < 0.06 bar
允許的脈動  5%
防護等級  IP65
重量  0,95 kg
不含機油、干燥的空氣可以詢問安裝在其它的位置。
只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。
額定流量Qn，當工作壓力為 7 bar 、二次壓力為 6 bar 及Δp = 0.2 bar 時
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
