數控等離子切割機 管道火焰切割機 圓管坡口切割設備

圓管坡口切割設備應用于金屬結構件生產，電力設備、鍋爐業、石油化工、造船、機械工程等行業的管道結構件的切割加工，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝.

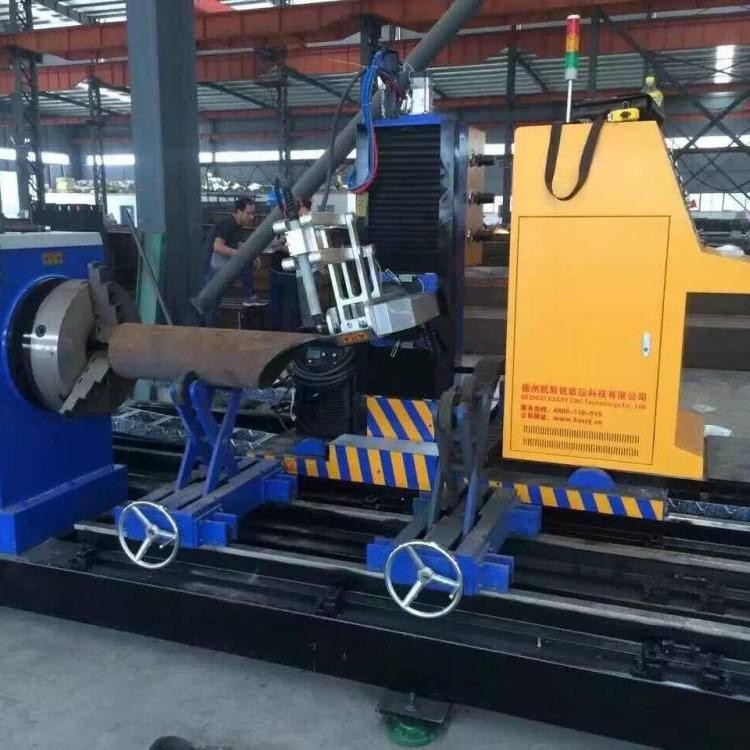

數控相貫線切割機設計為臥式結構，主要有底座（方管焊接底盤）、管道旋轉機構（三爪卡盤及Y軸旋轉動力裝置）、鋼管支撐托架（剪刀式托架4組）、割炬行走機構、割炬升降機構、割炬偏轉機構（平行四邊形結構材質采用航空鋁用數控加工中心制造）、行走軌道（高精密加工24KG導軌作為小車傳動部件）、電氣控制系統等組成。用數字程序驅動機床運動，隨著機床的運動，隨機配帶的切割工具對管道進行切割。目前常用的是數控火焰相貫線切割機和數控等離子相貫線切割機。火焰切割應用場合主要限于碳鋼、大厚度板材切割，在中、薄碳鋼板材切割上逐漸會被等離子切割代替。采用精細等離子切割已使切割質量接近激光切割水平，目前隨著大功率等離子切割技術的成熟，切割厚度已超過100 mm，拓寬了數控等離子相貫線切割機切割范圍。

可實現切割功能：
1.截斷管件 加工；
2. 管件端頭切斷功能，可任意設置斜切角度；
3. 等徑管加工功能（V字馬鞍）
4. 管件端部開槽功能，可任意設置開槽大小及開槽角度；
5. 蝦米腰彎頭切割，可設置節數，彎頭角度；
6. 偏心馬鞍頭切割；
7. 母管開孔切割，可配合騎座式、插入式支管；
