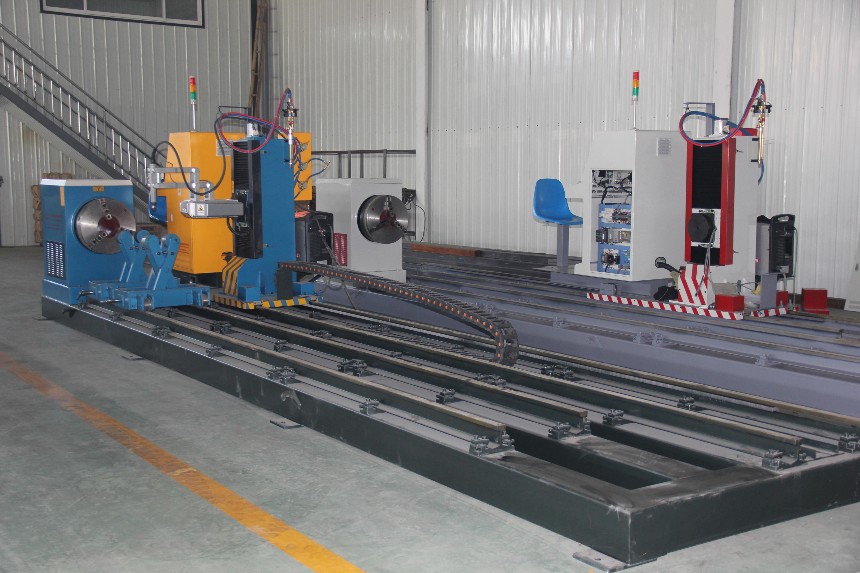

數控等離子切割機 管材相貫線切割設備 異型管切割機

一、設備簡介

 KR-XF8系列數控異型管切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而我廠制造的數控管材相貫線切割設備能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。

   KR-XF8數控異型管切割機采用圓柱坐標系數控，控制軸數為8軸。具有中英文界面、參數輸入和人機對話功能，定角度坡口面切割功能，變角度坡口面切割功能，切割工件補償功能，切割速度變化自動控制功能等。

八軸相貫線切割機是目前國內同時能切割 方管與圓管的一款數控等離子切割機，設備整體尺寸：2m（寬）x17.6m（長）x2.2m（高）也可打坡口。

圓管切割管徑60—630mm，60—800mm；方管切割尺寸100—400mm，100—500mm。等離子的坡口角度：?45?，火焰端部坡口角度：?60?、火焰主體坡口角度為55?。

應用范圍

1、適用于各種槽鋼、工字鋼、角鋼、球扁鋼等，圓管和矩形管等異形管材的生產企業。

2、適合鋼結構、造船、海洋工程、電梯行業、建筑幕墻、橋梁鐵塔和工程機械等行業。
