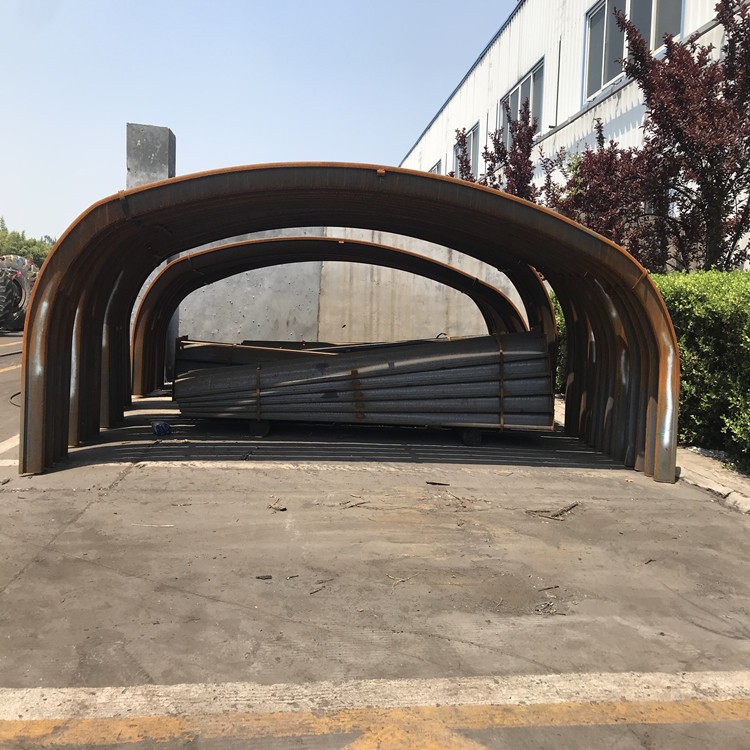

29U型鋼支架
   U型鋼支架是一種橫截面形狀像英文字母“U”的鋼鐵。各國生產的U型鋼的斷面形狀、幾何參數以及材質等有所不同。 29U型鋼支架具有高初撐力、支護強度大、安裝簡易、不易變形等優點，因此常用于制造巷道可縮性金屬支架，作礦井巷道、礦井巷道二次支護、以及穿山隧道的支 撐支護等用途。

29U型鋼支架特點
 29U型鋼支架承受壓力大，支撐時間久，易安裝不易變形等特點。29U型鋼支架抬棚在采準巷道交岔點的應用,并取得了顯著的成效.選用29U型鋼支架可縮性支架，較好解決了掘進支護的難題。29U型鋼支架支架較其他剛性支架 具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形，斷面利用率高，支架支回方便，維修量小，支架回收復用率高，減少坑木使用，環保效益十分明 顯。

29U型鋼支架性能特點
1.頂梁。
 頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。

2.柱腿。
 柱腿有3種形式，一種是上部為圓弧形，下部為直線段；第二種是全部為曲線形，且只有一個曲率半徑；第三種是全部為曲線形，但有兩個曲率半徑。柱腿下面焊有底座，底座的大小視底板軟硬而定；

3.連接件。
 連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。
 4.架間拉桿。
 架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。
5.背襯材料。
 背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。U型鋼支架在設計時必須經過合理計算，并且在使用時也應合理，才能保證礦井安全生產和提高經濟效益。

29U型鋼支架產品參數
高度：124mm
厚度：16mm
理論重量：29kg/m

彈性模量：200GPa

泊松比：0.3
容重：7800kg/m3
抗拉強度（TS）大于575MPa,
屈服強度（YS)大于400MPa，
伸長率EL大于等于26%，沖擊功（J）在20?C時的平均值應達到54。
