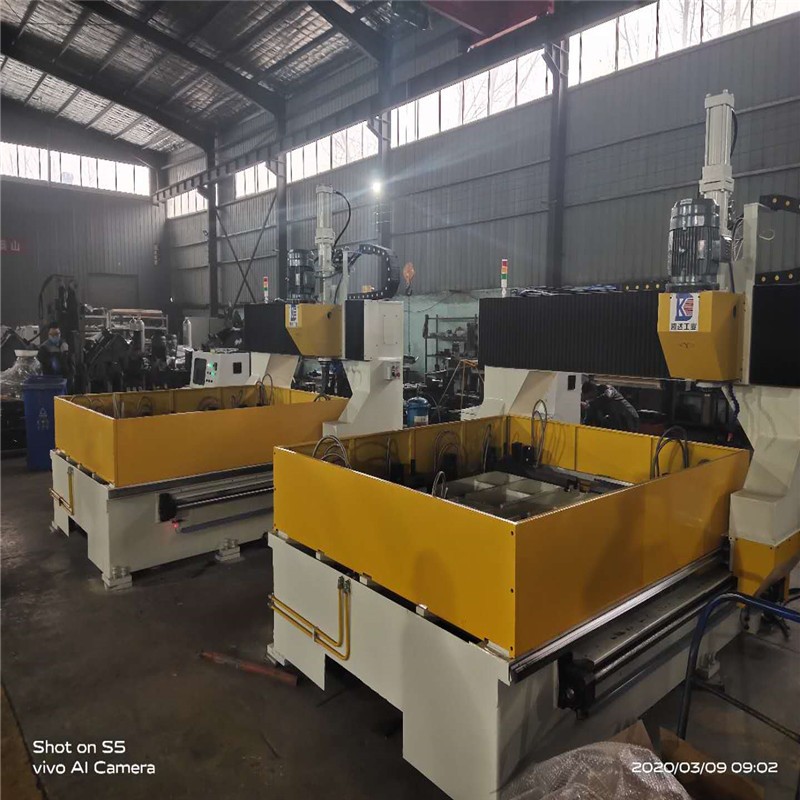

平面鉆結構

1、床身由機座、框式支撐架和活動支撐條組成

2、工作臺面上安裝有框式支撐架

3、框式支撐架上面與活動支架組合安裝，由蝶形螺釘固定，

松緊蝶形螺釘調節活動支架之間的距離以滿足加工工件的支撐。

X軸傳動：

1、機座左、右側面上，各布置由一根高承載力的直線滾動導軌副，用于移動龍門左、右支架的導向。

2、機座左側裝有一套經由AC伺服電機、同步帶輪、滾珠絲杠組成的驅動機構用于龍門縱向移動（X軸）。

3、機座右側裝有一套液壓鎖緊塊，在鉆孔時鎖住龍門，減少導軌滑塊和滾珠絲杠副的受力，保證高的定位精度和重復定位精度。


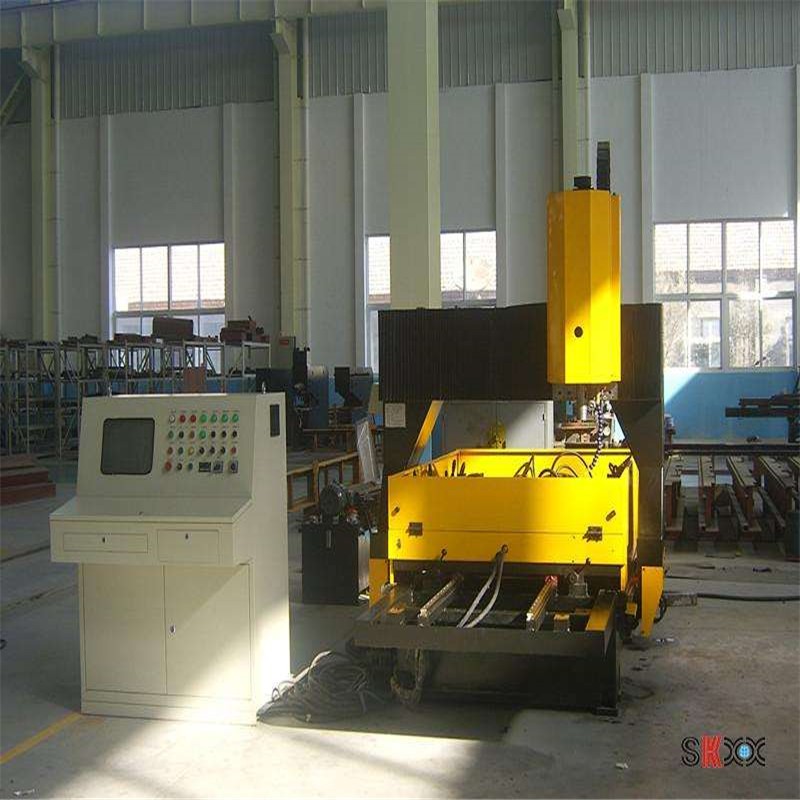

龍門系統

1、龍門系統由移動式龍門與支承系統組成

2、移動龍門采用鋼板組焊而成，經人工時效處理。在龍門前側安裝有兩條直線滾動導軌副和一個液壓式動力頭，并在龍門上方安裝有一套精密滾珠絲杠副，滾珠絲母經固定盒與液壓動力頭背板相連固定。通過AC伺服電機經由同步帶輪帶動滾珠絲母旋轉，使液壓動力頭沿Y軸方向移動，確保鉆孔位置的高精度和重復定位精度。在動力頭的兩側安裝有導軌柔性防護罩。


移動龍門

1、移動龍門采用鋼板組焊而成，經人工時效處理。

2、在龍門前側安裝有兩條直線滾動導軌副和一個動力頭，并在龍門上方安裝有一套精密滾珠絲杠副，滾珠絲母經固定盒與液壓動力頭背板相連固定。

3、通過AC伺服電機經由聯軸器帶動滾珠絲母旋轉，使動力頭沿Y軸方向移動，確保鉆孔位置的高精度和重復定位精度。在動力頭的兩側安裝有導軌柔性防護罩。

龍門支承

1、龍門支承由左、右支架組成。

2、移動式龍門安裝在左、右支架上，為直角彎板式焊接鋼結構。

3、在左、右支架的垂直面上各安裝有滾珠絲母座，滾珠絲母座里的滾珠絲母與床身側面的滾珠絲杠相連，滾珠絲杠端部又與AC伺服電機相連。

4、當床身側面的AC伺服電機旋轉時，帶動滾珠絲母在滾珠絲杠上軸向（X向）移動，左、右支架在導軌上移動。
