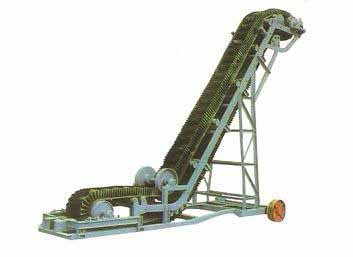

產品概述：

大傾角皮帶輸送機其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。擋邊帶式輸送機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃～ 40℃范圍內，輸送堆積比重為0.5-2.5t/m?的各種散狀物料。對于輸送有特殊要求的物料，如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料，需采用特殊的擋邊輸送帶。

主要用途：

1、擋邊帶式輸送機為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。

2、該機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃-- 40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。

3、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

4、擋邊帶式輸送機輸送傾角0?-90?范圍內。

工作原理：

其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。大傾角皮帶輸送機（擋邊帶式輸送機）可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～ 40℃范圍內,輸送堆積比重為0.5-2.5t/m?的各種散狀物料。對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。

大傾角皮帶輸送機整機布置形式：

    為獲得較好的受料和卸料條件，本機采用“Z”形布置形式。即設有上水平段、下水平段和傾斜段，并在下水平段受料,在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接，下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。

1、上水平段：為了適應不同的卸料高度的要求，頭架分為低頭架（頭架高度 =1000mm），中式頭架（頭架高度 =1100～1500mm）和高式頭架(頭架高度 =1600～2000mm)。并與之相應，在上水平段分別配用低式凸弧段機架和低式中機架支腿（配用頭架高度 =1000mm），中式凸弧段機架和中式中間架支腿（配用頭架高度 =1100～1500mm），高式凸弧段機架和高式中間架支腿（配用頭架高度 =1600～2000mm）。

2、傾斜段：無論上水平段采用的是低式、中式、或是高式中間架支腿，傾斜段均采用低式中間架支腿。當輸送機傾角β≧45?時，推薦采用Ⅱ型低式中間架支腿。

3、下水平段：下水平段采用低式中間架支腿。

主要特點：

    1.節省占地面積,節省投資。

2.輸送量大,通用性強。

3.輸送機傾角:0?-90?

4.維修方便,托輥等部件同普通帶式輸送機.

5.應用范圍廣:冶金、礦山、碼頭、環保、糧食、化工、建材等.

型號	基帶寬B	擋邊高H	橫隔板間距	帶速v	傾角β	輸送量Q	被輸送物料最大塊度	功率N
	（mm）	（mm）	（mm）	（m/s）	（?）	（m?/h）	（mm）	（kW）
DJ500	500	80	126～252	0.8～2.0	30～90	84	100	1.5～18.5
		100				112
		120	126～378			138
DJ650	650	80	126～252	0.8～2.0		156	140	1.5～22
		100				172
		120	126～378			186
DJ800	800	80	126～252	0.8～2.0		186	180	2.2～45
		100				318
		120	126～378			360



注：表中輸送量是按30?傾角、改規格許用最大帶速和最小橫隔板間距計算的。
