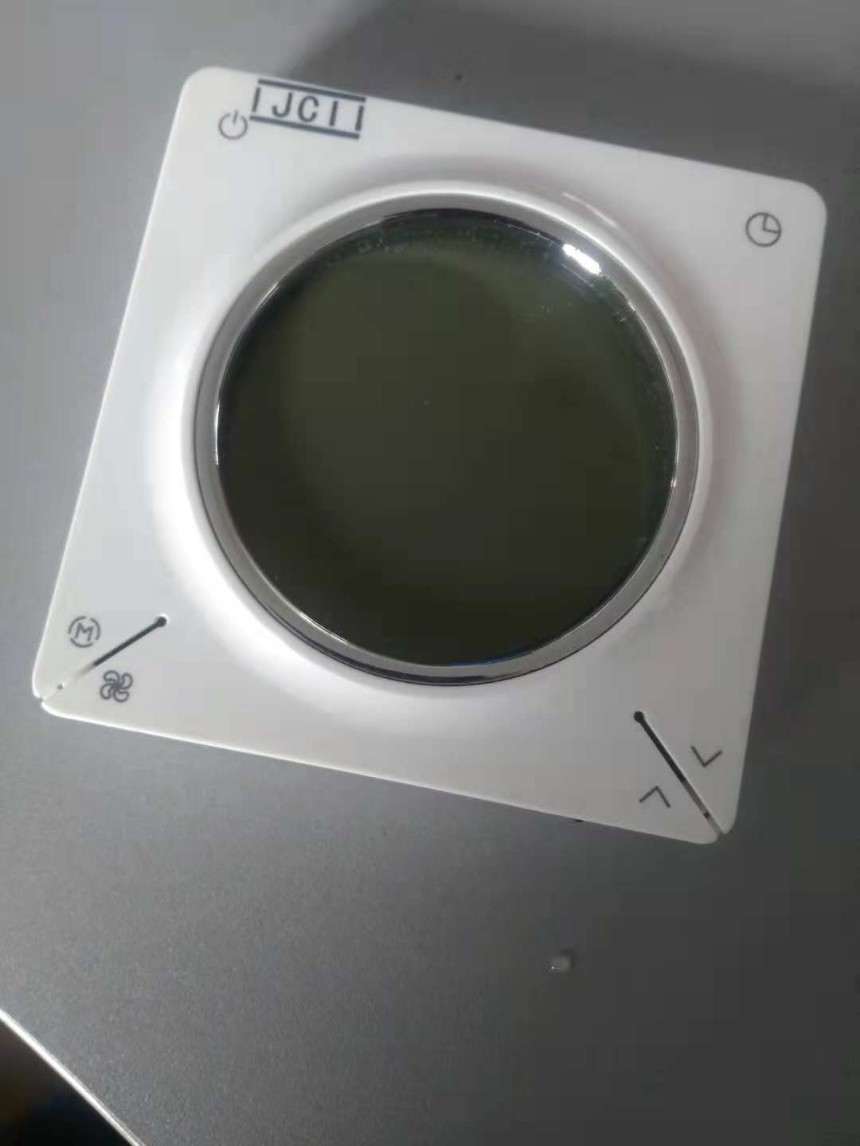

江森聯網型溫控器，聯網型溫控面板

220VAC風機盤管適用

主要性能

1. 可記憶式編程定時定溫功能

2. 定時編程循環運行功能

3. 內置節能模式

4. 特有的系統類型控制選擇，實現各種工況需求（風機停，閥關；風機停，閥停；）兩種方式

5. 超大液晶屏幕搭配友好操作界面

6. 溫度顯示（室溫或者設定溫度）可選

7. 手動或者自動風速可選

8. Modbus標準485通訊接口

9. 設置參數可斷電后保持

10.過冷保護功能

11.鍵盤鎖功能，可以鎖住/解鎖部分或全部按鍵

12.溫度設定值范圍可限定



應用范圍：

聯網型數字式溫控器適用于中央空調風機盤管系統的室內溫度調節，可控制風機盤管三速風機和閥門的開關。包括：

1.  兩管制單獨制冷；兩管制單獨加熱；兩管制手動調節制冷/加熱轉換

2.  通風模式

3.  手動或自動風機風速控制

4.  閥門開關控制

聯網型溫控器還具備獨有的定時定溫編程模式、定時循環及隨時啟動功能，實現更精準的房間溫度控制及節能，并幫助維持電網的穩定。



技術參數：

工作電壓：90/260VAC，50/60Hz

控制方式:比例積分算法，開關型輸出

控制精度：25℃時為?1℃

負載容量：5A（風機）1A（閥門）

防護等級：IP20

溫度設置范圍：10～32℃

溫度顯示范圍：0～60℃

運行環境溫度：0～ 49℃

運輸環境溫度：-30～ 60℃

相對濕度：5%-90%RH，不結露

溫度檢測傳感器：NTC10K

溫外型尺寸：86mm?86mm?14mm



訂貨型號：

型號	背光	應用	供電電壓（V）	通風模式	自動風速	485通訊接口	控制閥門
02.2628	有月光白色	2管制風機盤管	90/260VAC，50/60Hz	有	有	有	兩線閥或三線閥



接線安裝

聯網型數字溫控器可直接安裝于標準86底盒。

請務必鎖死端子螺絲，防止導線從端子上脫落而出。

安裝位置的底盒及墻體溫度不能高于手冊規定的工作環境溫度。

閥門控制

溫控器通過內置傳感器獲取室內溫度，并輸出閥門開關命令以維持設定溫度。風扇工作模式分為三速風機手動或自動模式。手動模式下，通過控制FH,FM,FL輸出調節風速。自動模式下，風速取決于室溫和設定值之間的差異。當室溫達到設定值時，閥門關閉，風扇也關閉。



背光

按任意鍵都可激活背光燈。最后一次按鍵后背光燈超時顯示8秒。在安裝設定或安裝測試模式下，背光燈最后按鍵后超時顯示10秒。

舒適模式

舒適模式下，按下相應的按鍵調節溫度和風扇運行模式。工作模式包括單獨制冷，單獨加熱，自動或手動調節制冷/加熱轉換。

通風模式

按模式按鈕進入通風模式。通風模式下，風扇按照手動設定風速運行。該模式下閥門不工作。
