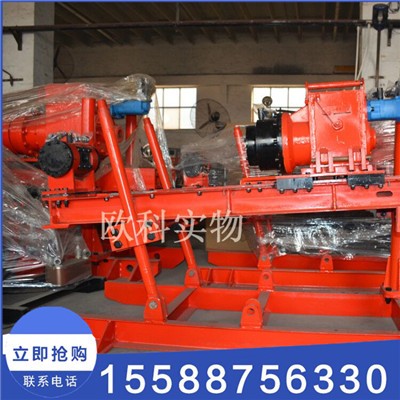

ZDY650全液壓坑道鉆機巷道水平打孔鉆機

ZDY650全液壓坑道鉆機巷道水平打孔鉆機

適用范圍

鉆機主要用于煤礦井下鉆進抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔。適用于巖石堅固性系數f≤8的各種煤層、巖層。要求巷道或鉆場斷面大于6.5m2，高度大于2.3m，寬度大于2.8m。

ZDY650煤礦用全液壓鉆機

1、它分立柱架和座架兩種鉆架形式，可根據煤的巷道高低和使用選擇不同的鉆架。

2、該型鉆機在打孔的同時能把網孔導管頂入孔內，為打孔不成形或松軟煤層的高瓦斯礦井成功解決了關于瓦斯抽放的關鍵性難題，所以該型鉆機又被稱作導管鉆機或頂管鉆機。

3、該型鉆機選用高壓密封鉆桿和底孔馬達，將鉆進能力大大提高（避免了鉆機扭動鉆桿自身重量的強大扭矩力），所以該型鉆機又稱為底孔馬達鉆機。

該型鉆機在配備一臺高壓水發生器和選用高壓密封鉆桿就能對透氣性低的煤層進行割縫，從而提高瓦斯抽放效率和大大縮短抽放時間。同時，該型鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便等特點

ZDY-2300型煤礦專用工程機械專用液壓鉆機主要技術參數

項目 單位 型號

ZDY-2300

鉆機主機 鉆孔深度 m  300

開孔直徑 Mm  Φ94、Φ115、Φ133

終孔直徑 mm  Φ94

鉆桿直徑 mm  Φ63

鉆孔傾角 ?  -90～ 90

輸出轉速 r/min  70/160

輸出扭矩 N/m  2300/1000

推力 KN  110

起拔力 KN  80

正常進給速度 m/min  0～1.5

推進行程 mm  850

主機外型尺寸 mm  2240?1000?1450

主機重量 Kg  1400（不含鉆桿）

泵站 小泵出油調定工作壓力 MPa  16

大泵出油調定工作壓力 MPa  16

工作介質   46?？鼓ヒ簤河?/p>

油箱有效容積 L  110

外型尺寸 mm  1685?800?840

重量 Kg  616

操縱臺 旋轉壓力（反轉） MPa  15

旋轉壓力（正轉） MPa  14

推進壓力 MPa  13

外型尺寸 mm  1140?615?1130

重量 Kg  175

電動機 電動機型號   YBK2-225S-4

電動機功率 KW  37

電動機電壓 V  380/660

電動機電流 A  69.9/40.4

電動機轉速 r/min  1480

整機重量 Kg  2200

產品特征

ZDY-2300型煤礦專用工程機械專用液壓坑道鉆機（以下簡稱鉆機）新研制的ZDY系列鉆機之一。該鉆機是結合煤礦專用礦現場使用的 新需求和改進意見而設計制造的。該鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便，同時可解決松軟突出煤礦專用層在鉆孔的過程中出現噴孔、塌孔、卡鉆等現象。鉆孔的成孔率高，鉆進深度深等
