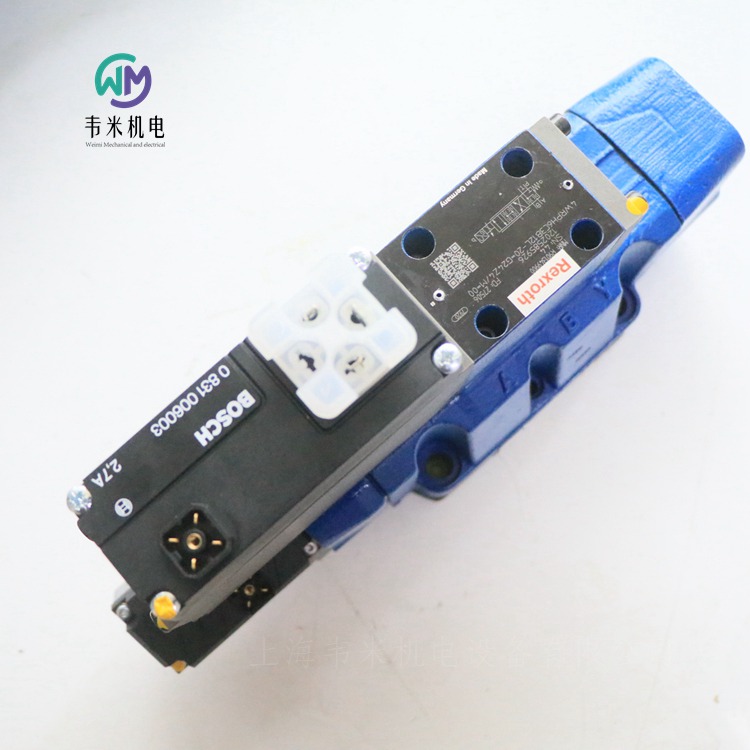

力士樂先導式高頻響方向閥4WRL16V200M-30/G24Z4/M；上海韋米機電設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

產品簡介：

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥4WRLE
規格 10 … 35
組件系列 4X
大工作壓力 350 bar
大流量 4700 l/min
額定流量 60 … 1500 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全性
當設備關閉時，先導控制閥的控制閥芯位于“故障安全”位置
主閥的控制閥芯位于彈簧對中中心位置和/或偏移位置
高質量 - 伺服閥性能先導控制閥控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
符號 E. 和 W.
4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。
結構
閥門基本構成包括 3 個主要組件：
先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜 (5) 和衰減閥板 (4)）
帶對中彈簧和位置反饋的主閥 (2)
帶模擬 (6) 或 IO-Link 接口的集成電子元件 (OBE) (3)
功能
當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于"故障安全"位置。主閥的控制閥芯位于其彈簧對中中心位置。
集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住彈簧進行調節。
通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。
控制線圈斷電
在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為"故障安全"位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至中心位置。
低于小電源電壓
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
衰減閥板 "D"
衰減閥板 (4) 降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜 "-967"
為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜 (5)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
注意：
具有正遮蓋的先導式三位四通方向控制閥適用于可控制或可調節的軸。斷電狀態下的遮蓋約為控制閥芯行程的 20 %。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。
符號 V 和 V1-
4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。
設置
閥門基本構成包括 3 個主要組件：
先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜（5）和衰減閥板（4））
帶對中彈簧和位置反饋的主閥 (2)
集成控制電子元件 (OBE) (3)
功能
當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于“故障安全”位置。主閥的控制閥芯位于彈簧對中偏移位置，關于方向 P 至 B/A 至 T 的行程偏移約為 6 %。
集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住相應彈簧進行調節。
通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。在控制值預設值為 0 V 的情況下，電子元件將主閥的控制閥芯調節到中心位置。
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。
控制線圈切斷
在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為“故障安全”位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至偏移位置（約 6 % P → B/A → T）。
低于小電源電壓
僅在接口“F1”處：低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
衰減閥板“D”和電子元件保護膜“-967”
請參閱“符號 E. 和 W.”
注意：
先導式三位四通方向控制閥僅適用于激活控制環，且在禁用時沒有鎖定的初始位置。因此，在許多應用中需要“外部單向閥”，并且必須將其考慮到開/關順序。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。
型號“XY”
外部先導油供油，外部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
型號“PY”
內部先導油供油，外部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。
型號“PT”
內部先導油供油，內部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。
型號“XT”
外部先導供油，內部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 Y。
注意：
先導油供油的改裝作業只能由經過授權的人員執行或返廠執行。須遵守大允許工作參數，請參閱"技術數據"。
訂貨型號示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 個主油口
WRL→先導式高頻響方向閥
E→帶集成電子元件 (OBE)
27→通徑27（10,16,25,35）
W→機能符號（E, E1-, W6-, W8-, V, V1-, Q3-）
430→額定流量430 l/min
S→流量特性
J→遮蓋躍變（對于蓋板閥，開啟點為 5%；僅限符號 E、E1-、W6-、W8-）
4X→組件系列 40 … 49（40 … 49：安裝和連接尺寸不變）
M→NBR 密封件（V=FKM 密封件）
XY→外部先導油供油，外部先導油回油
24→電源電壓 24 V
A1→控制值輸入 ?10 V
一般信息
型號  4WRLE
規格 10 16 25 27 35
安裝位置  任意
重量kg 9 12 19 21 80
周圍溫度范圍  -20 … 60?C
長存儲時間  1年
正弦試驗，符合 DIN EN 60068-2-6
不帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64
不帶衰減閥板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 個軸
帶衰減閥板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 軸
運輸沖擊符合 DIN EN 60068-2-27
不帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸
帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸
沖擊試驗符合 DIN EN 60068-2-27
帶衰減閥板  35 g/6 ms/1000 沖擊/3 個軸
大相對濕度  95%
高表面溫度  120?C
MTTFD 值符合 EN ISO 13849  75年
符合性
CE 符合 EMC 指令 2014/30/EU，經檢測符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 條例 (EC) 編號 1907/2006

德國力士樂REXROTH電液換向閥物料號和型號
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
0811404099 4WRL10V1-85M-3X/G24ETK0/M-750

R901347731 4WRL10V85M-3X/G24ETK0/M-750
0811404097 4WRL10V85M-3X/G24K0/M-750
R901313838 4WRL16V1-120L-3X/G24ETK0/M-750
0811404236 4WRL16V1-120M-3X/G24K0/M-750
0811404237 4WRL16V1-200M-3X/G24K0/M-750
R901212959 4WRL16V100P-3X/G24K0/M-750
R901280647 4WRL16V120M-3X/G24ETK0/M-750
0811404229 4WRL16V120M-3X/G24K0/M-750
R901347134 4WRL16V200M-3X/G24ETK0/M-750
0811404231 4WRL16V200M-3X/G24K0/M-750
R901347131 4WRL25V1-370M-3X/G24ETK0/M-750
0811404423 4WRL25V1-370M-3X/G24K0/M-750
R901439210 4WRL25V370L-3X/G24K0/M-750
R901169705 4WRL25V370M-3X/G24ETK0/M-750
0811404428 4WRL25V370M-3X/G24K0/M-750
力士樂REXROTH三位四通的高響應換向閥、先導式、帶電氣位置反饋（LVDT的直流/直流?10V）4WRL.V
R901359908 4WRL10V1-55L-3X/G24ETZ4/M
R901227935 4WRL10V1-55M-3X/G24ETZ4/M
0811404396 4WRL10V1-55M-3X/G24Z4/M
0811404395 4WRL10V1-70P-3X/G24Z4/M
0811404394 4WRL10V1-85M-3X/G24Z4/M
R901295792 4WRL10V55L-3X/G24ETZ4/M
0811404392 4WRL10V55M-3X/G24ETZ4/M
0811404391 4WRL10V55M-3X/G24TZ4/M
0811404093 4WRL10V55M-3X/G24Z4/M
R978714508 4WRL10V70P-3X/G24ETZ4/M
0811404095 4WRL10V70P-3X/G24Z4/M
0811404390 4WRL10V85M-3X/G24ETZ4/M
0811404393 4WRL10V85M-3X/G24TZ4/M
0811404091 4WRL10V85M-3X/G24TZ4/M-766
0811404094 4WRL10V85M-3X/G24Z4/M
0811404242 4WRL16V1-100P-3X/G24Z4/M
R901349326 4WRL16V1-120M-3X/G24ETZ4/M
0811404239 4WRL16V1-120M-3X/G24Z4/M
0811404244 4WRL16V1-150P-3X/G24Z4/M
0811404240 4WRL16V1-200M-3X/G24Z4/M
R901257432 4WRL16V100P-3X/G24ETZ4/M
0811404241 4WRL16V100P-3X/G24Z4/M
R901361565 4WRL16V120M-3X/G24ETZ4/M
0811404245 4WRL16V120M-3X/G24ETZ4/M-857
R901101401 4WRL16V120M-3X/G24EZ4/M
R901348342 4WRL16V120M-3X/G24TZ4/M
0811404206 4WRL16V120M-3X/G24Z4/M
R901375755 4WRL16V150L-3X/G24ETZ4/M
R901295791 4WRL16V150L-3X/G24EZ4/M
R901PT0015 4WRL16V150L-3X/G24Z4/M
R901098102 4WRL16V150L-3X/G24Z4/M
0811404243 4WRL16V150P-3X/G24Z4/M
R901294274 4WRL16V200L-3X/G24ETZ4/M
R901295790 4WRL16V200L-3X/G24EZ4/M
R901374101 4WRL16V200L-3X/G24Z4/M
R901348344 4WRL16V200M-3X/G24ETZ4/M
0811404341 4WRL16V200M-3X/G24ETZ4/M-857
R901179368 4WRL16V200M-3X/G24EZ4/M
R901264562 4WRL16V200M-3X/G24TZ4/M
0811404221 4WRL16V200M-3X/G24TZ4/M-765
0811404207 4WRL16V200M-3X/G24Z4/M
0811404495 4WRL25V1-370M-3X/G24Z4/M
R901361306 4WRL25V270M-3X/G24ETZ4/M-783
0811404412 4WRL25V270M-3X/G24Z4/M-783
0811404487 4WRL25V300L-3X/G24TZ4/M-840
0811404483 4WRL25V300L-3X/G24TZ4/M-856
R901312210 4WRL25V300P-3X/G24TZ4/M
0811404496 4WRL25V300P-3X/G24Z4/M
R901290975 4WRL25V370M-3X/G24ETZ4/M
R901238424 4WRL25V370M-3X/G24EZ4/M
R901312211 4WRL25V370M-3X/G24TZ4/M
0811404405 4WRL25V370M-3X/G24Z4/M
0811404405 4WRL25V370M-30/G24Z4/M
0811404561 4WRL35V0000M-3X/G24EZ4/M-866
R901248057 4WRL35V1000M-3X/G24ETZ4/M-923
R901307736 4WRL35V1000M-3X/G24EZ4/M-923
0811404560 4WRL35V1000M-3X/G24Z4/M-923
