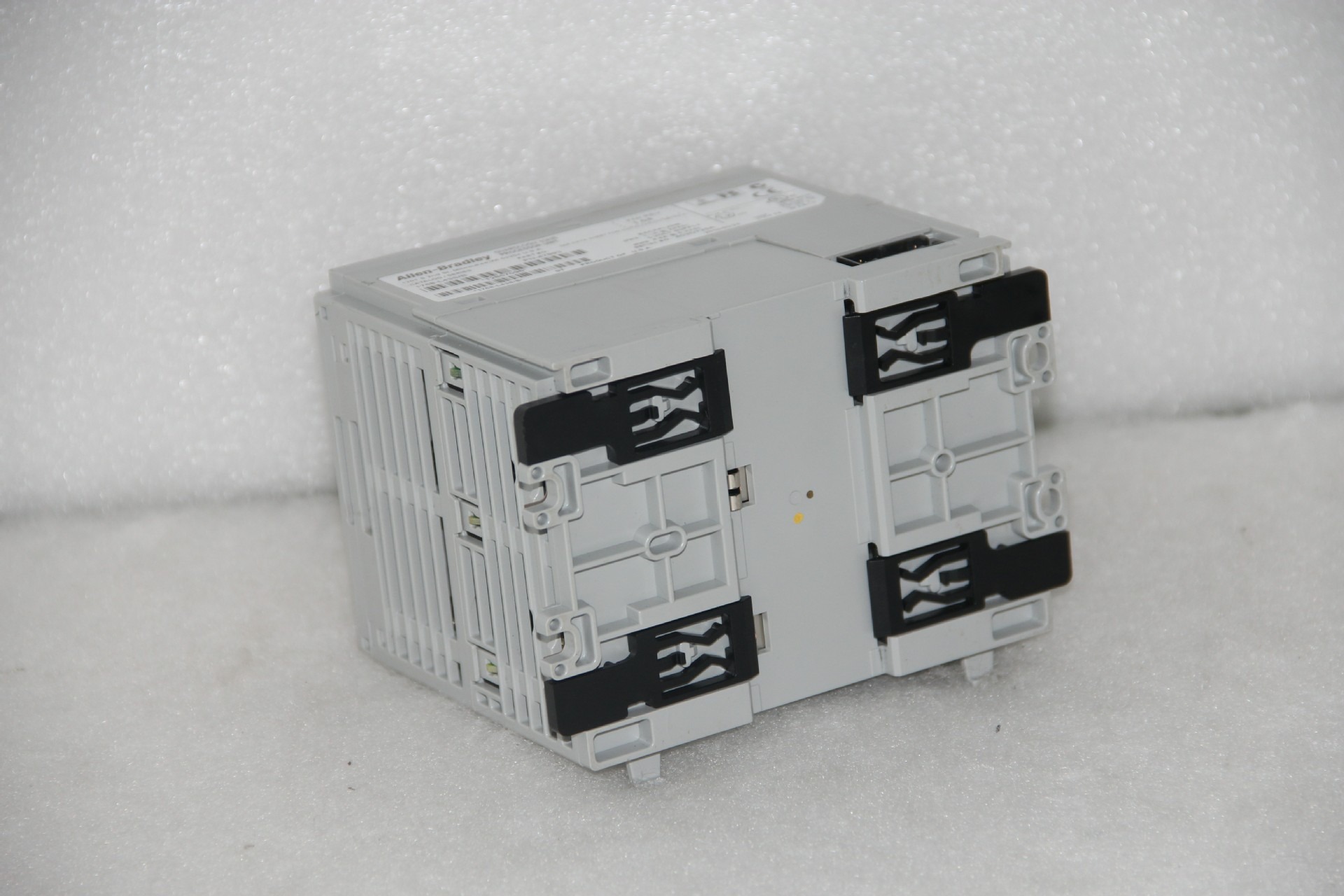

AB 1768-L43 控制器

基本信息

產品型號：1768 - L43，屬于 CompactLogix 系列，是一款 2MB 內存控制器。

硬件參數

處理器：采用 PowerPC 440 處理器，速度為 1GHz，能夠快速處理各種控制任務，確保系統的實時性和響應速度。

內存：配備 2MB 的用戶內存，用于存儲控制程序、數據和配置信息。此外，還可使用 CompactFlash 卡擴展內存，如 1784 - CF128（128MB）存儲卡。

通信接口：具備多種通信接口，包括 1 個 RS - 232 串行端口，支持 DF1 或 ASCII 協議，用于與其他設備進行串行通信；同時支持以太網 / IP、ControlNet、DeviceNet 等通信協議，可方便地與上位機、人機界面、其他控制器及智能設備進行數據交互和遠程控制。

I/O 模塊支持：最多可支持 2 個 1768 通信模塊和 16 個 1769 I/O 模塊，位于 2 個遠程 I/O 組內，能夠滿足不同規模控制系統的輸入輸出需求。

電源：電源要求為 100 - 240V AC，50/60Hz，由 1768 - PA3、1768 - PB3 等電源模塊供電，在 5V DC 時電流消耗為 2.0A。

尺寸與重量：寬度為 56.4mm，高度為 131.1mm，深度為 121.1mm，重量約為 0.34kg，體積小巧，可安裝在 DIN 導軌或面板上，適用于空間有限的工業環境。

性能特點

編程語言：支持繼電器梯形圖、結構化文本、功能塊圖、順序功能圖等多種編程語言，工程師可根據自身習慣和項目需求選擇合適的語言進行編程，具有很高的靈活性。

實時時鐘：提供精確的時間基準，為系統中的各種事件和操作提供時間戳，便于數據記錄、故障診斷和過程監控。

隔離特性：RS - 232 接口與系統之間具有 30V（連續）的隔離電壓，經過 500V AC、60s 的型式試驗，具備良好的電氣隔離性能，可有效防止外部干擾對控制器的影響，提高系統的穩定性和可靠性。

環境適應性：工作溫度范圍為 0 - 60℃，存儲溫度范圍為 - 40 - 85℃，相對濕度為 5% - 95% 非冷凝，能夠適應多種工業環境，包括高溫、潮濕等惡劣條件。同時，該控制器符合 CISPR 11（IEC 61000 - 6 - 4）標準，具有較好的電磁兼容性，不易受到外界電磁干擾，也不會對其他設備產生過多的電磁干擾。

功能應用

控制功能：作為控制系統的核心，能夠實現對各種工業設備和生產過程的精確控制。通過執行存儲在內存中的控制程序，對采集到的輸入信號進行處理和運算，并根據運算結果輸出控制信號，驅動執行機構動作，從而實現對溫度、壓力、流量、位置等物理量的控制。例如在自動化生產線中，可控制機器人的動作、輸送帶的運行速度、物料的搬運等；在化工過程控制中，可實現對反應釜的溫度、壓力控制，以及對物料輸送量的精確調節。

數據處理與存儲：可以對采集到的實時數據進行處理、分析和存儲，方便用戶進行歷史數據查詢、趨勢分析和報表生成。這些數據對于優化生產過程、提高產品質量、進行設備故障預測和維護都具有重要意義。例如，通過對生產過程中的溫度、壓力等數據進行分析，可及時發現生產異常，提前采取措施避免產品質量問題或設備故障。

系統監控與故障診斷：具備系統監控和故障診斷功能，能夠實時監測系統的運行狀態和參數，如控制器的 CPU 使用率、內存使用情況、I/O 模塊的狀態等。一旦檢測到系統出現異常或故障，會立即發出報警信號，并提供詳細的故障信息，幫助用戶快速定位和排除故障，減少系統停機時間，提高生產效率。

集成運動控制：作為 Kinetix CompactLogix L43 控制器，具有 38 個內嵌的運動控制指令以及預裝載運動參數功能，可實現對電機、機器人等運動設備的精確控制，是集成運動控制解決方案的一部分，能夠滿足工業自動化中對運動控制精度和速度要求較高的應用場景。

AB 1768 - L43 控制器以其高性能、可靠性和靈活性，在工業自動化領域得到了廣泛的應用，為各種工業控制系統提供了強大的控制和管理能力。
