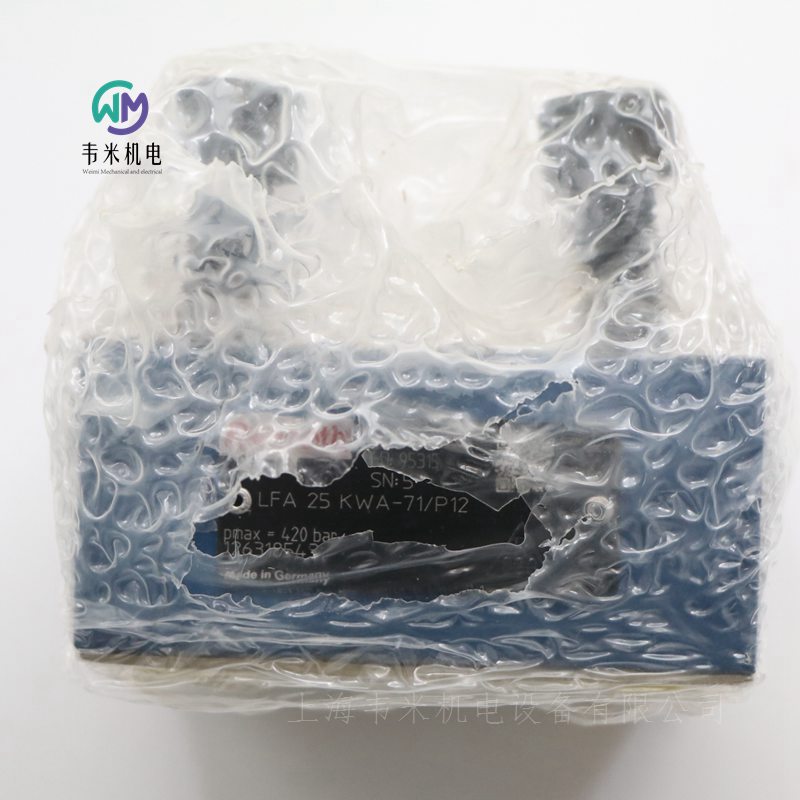

REXROTH邏輯閥蓋板LFA25KWA-71/P12，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

力士樂REXROTH邏輯閥蓋板 LFA25KWA-7X/P12
R900948669
R900948669 LFA25KWA-71/P12
公稱尺寸 25，通過梭閥實現方向控制功能并且結構面符合 ISO4401 標準
二通插裝閥的控制蓋。
產品屬性
連接圖 ISO 7368
產品系列 LFA
工作壓力[bar] 420
連接類型 底板安裝
大小 25
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]2.02

力士樂REXROTH二通方向控制功能插裝閥
LFA..GWA
標準系列
規格 16 … 100
組件系列 6X, 7X
大工作壓力 420 bar
大流量 25000 l/min
用于設置方向閥
帶集成梭閥
二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。
通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。
二通插裝閥通常由控制蓋和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。
二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。
德國力士樂REXROTH二通插裝閥蓋板訂貨號和型號：
R900926535 LFA25GWA-71/P10
R900929157 LFA25GWA-70/A10P10T10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/


力士樂REXROTH插裝閥蓋板R900929157
邏輯閥蓋板 LFA25GWA-7X/A10P10T10
R900929157 LFA25GWA-70/A10P10T10
公稱尺寸 25，通過梭閥實現方向控制功能并且結構面符合 ISO4401 標準
二通插裝閥的控制蓋
產品屬性
連接圖 ISO 7368
產品系列 LFA
工作壓力[bar] 420
連接類型 底板安裝
大小 25
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]1.99

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。
力士樂REXROTH液壓提升換向閥 M-3SEW10C1X/420MG24N9K4
R900075565
標稱尺寸 10，符號 C，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向。
座閥
直動式
連接圖 ISO 4401-05-04-0-05
大壓力 [bar] 420
大體積流量 [l/min] 40
油路符號 符號 C
連接類型 板式結構
標稱尺寸 10
驅動類型 帶電磁操作
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 3 針設備插頭 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.09

力士樂REXROTH液壓-電氣柱塞式壓力開關
HED 8 -2X
組件系列 2X
大工作壓力 630 bar
壓力等級 50、100、200、350 和 630 bar
UL 組件，CCC 認證
重量：0.8kg
安裝位置：任意
環境溫度范圍（NBR 密封件）：-25 … 50℃
環境溫度范圍（FKM 密封件）：-20 … 50℃
環境溫度范圍（低溫密封件）：-40 … 50℃
正弦試驗：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
運輸沖擊：DIN EN 60068-2-27:1995-03：15 g / 11 ms
沖擊測試：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音測試：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/證書：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件編號：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合歐盟指令 2011/65/EU
液壓油溫度范圍（NBR 密封件）：-25 … 80℃
液壓油溫度范圍（FKM 密封件）：-20 … 80℃
液壓油溫度范圍（低溫密封件）：-40 … 80℃
粘度范圍：10 … 800mm?/s
加載次數：≥ 5 百萬
帶連接器“K14”：EN 175301-803，3 極 PE
防護等級符合 EN 60529 標準：IP65（已安裝并固定連接插頭）
帶連接器“K35”：IEC 61076-2-101，M12 x 1，A 編碼，4 極
防護等級符合 EN 60529 標準：IP67，已安裝和裝配連接插頭
大切換頻率：7200 1/h
轉換度（重復精度）：< 調定壓力的 1 %
開關：符合 VDE 0630-1/DIN EN 61058-1
轉換電阻：< 50mΩ
特點：
用于底板安裝/管道安裝
用于法蘭連接，符合 ISO 16873
作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401
5 檔壓力
4 種調整類型：
– 帶或不帶保護帽的主軸
– 帶刻度的主軸，帶或不帶保護帽
– 帶刻度旋鈕
– 帶刻度可鎖定旋鈕
電氣連接
– 帶設計 A 閥插頭（大型方形連接器）
– 帶 M12 x 1 連接器
帶常閉/常開觸點功能的微動開關
電流零電位轉換（從 1 mA 到 2 A）
壓力范圍經過 UL 認證，高達 350 bar
HED 8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。
如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸?shù)轿娱_關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。
注意：
要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。
德國力士樂REXROTH壓力繼電器訂貨號和型號：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士樂REXROTH壓力開關
R901102747 HED8OP-2X/100K14
R901102747 HED8OP-20/100K14
100巴，帶NC觸點/NO觸點功能的微型開關，設備連接器DIN EN 175301-803（大型立方體連接器）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復精度＜設定壓力的1%
內六角
活塞式壓力開關
具有NC觸點/NO觸點功能的微動開關
底板安裝
無配對連接器，連接器DIN EN 175301-803
帶NBR密封
產品屬性
連接圖 底板安裝
產品系列 HED 8
壓力[bar] 100
連接類型 底板安裝
輸出信號 具有常閉觸點/NO觸點功能的微動開關
電源電壓 12…250伏交流/直流
電氣連接器 接頭，4極（3 PE）
電氣連接說明 連接器4極（3 PE），符合EN 175301-803
符合性說明 CE–根據低壓指令2014/35/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.75

力士樂REXROTH壓力開關
R901107394 HED8OH-2X/50K14KW
R901107394 HED8OH-20/50K14KW
壓力繼電器
50 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
50 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復精度＜設定壓力的1%
帶刻度的旋鈕
活塞式壓力開關
具有NC觸點/NO觸點功能的微動開關
法蘭連接
無配對連接器，連接器DIN EN 175301-803
帶NBR密封
產品屬性
連接圖 法蘭連接（ISO 16873）
產品系列 HED 8
壓力[bar] 50
連接類型 法蘭連接
輸出信號 具有常閉觸點/NO觸點功能的微動開關
電源電壓 12…250伏交流/直流
電氣連接器 接頭，4極（3 PE）
電氣連接說明 連接器4極（3 PE），符合EN 175301-803
符合性說明 CE–根據低壓指令2014/35/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.68

力士樂REXROTH壓力開關
R901102716 HED8OA-2X/350K14KW
R901102716 HED8OA-20/350K14KW
350 bar，帶有 NC / NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復精度＜設定壓力的1%
帶刻度的旋鈕
活塞式壓力開關
具有NC觸點/NO觸點功能的微動開關
管道安裝
無配對連接器，連接器DIN EN 175301-803
帶NBR密封
產品屬性
連接圖 內螺紋G1/4
產品系列 HED 8
壓力[bar] 350
連接類型 管道
輸出信號 具有常閉觸點/NO觸點功能的微動開關
電源電壓 12…250伏交流/直流
電氣連接器 接頭，4極（3 PE）
電氣連接說明 連接器4極（3 PE），符合EN 175301-803
符合性說明 CE–根據低壓指令2014/35/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.84


力士樂REXROTH壓力開關
R901107790 HED8OP-2X/100K14AS
R901107790 HED8OP-20/100K14AS
100 bar，帶有 NC / NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復精度＜設定壓力的1%
活塞式壓力開關
具有NC觸點/NO觸點功能的微動開關
底板安裝
帶刻度和保護帽的內六角體
無配對連接器，連接器DIN EN 175301-803
帶NBR密封
產品屬性
連接圖 底板安裝
產品系列 HED 8
壓力[bar] 100
連接類型 底板安裝
輸出信號 具有常閉觸點/NO觸點功能的微動開關
電源電壓 12…250伏交流/直流
電氣連接器 接頭，4極（3 PE）
電氣連接說明 連接器4極（3 PE），符合EN 175301-803
符合性說明 CE–根據低壓指令2014/35/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.78


力士樂REXROTH壓力繼電器HED8OH-2X/50K14
壓力開關R901102349 HED8OH-20/50K14
50 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
六角形
活塞壓力開關
具有打開/關閉功能的微動開關
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 法蘭連接（ISO 16873）
產品系列 HED 8
壓力[bar] 50
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12…250伏交流/直流
電氣插頭 設備插頭4針（3?PE）
電氣連接說明 設備插頭4針（3?PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封 NBR
重量[kg] 0.56



力士樂REXROTH壓力開關HED 8 OP-2X/350K14
壓力繼電器R901106453 HED8OP-20/350K14
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 板式結構
壓力[bar] 350
連接類型 板式結構
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7431


力士樂REXROTH壓力開關HED 8 OP-2X/100K14S
壓力繼電器R901106509 HED8OP-20/100K14S
100巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調節類型：帶六角套筒的主軸，無刻度，帶保護帽，可密封
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 板式結構
壓力[bar] 100
連接類型 板式結構
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7656

力士樂REXROTH壓力開關HED 8 OH-2X/350K14
壓力繼電器R901101640 HED8OH-20/350K14
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
連接圖像 法蘭連接（ISO 16873）
大壓力[bar] 350
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3?PE）
電氣連接說明 設備插頭4針（3?PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.556601

力士樂REXROTH壓力開關HED8OH-2X/200K14V
壓力繼電器R901099789 HED8OH20/200K14/V
200巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶FKM密封件
產品特性
連接圖像 法蘭連接（ISO 16873）
大壓力[bar] 200
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件 FKM
重量[kg] 0.55

力士樂REXROTH壓力開關HED 8 OA-2X/350K14KW
R901102716
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
管道安裝
調節類型：帶刻度的旋鈕
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
連接圖像 內螺紋G1/4
大壓力[bar] 350
連接類型 管道
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.84

REXROTH邏輯閥蓋板LFA25KWA-71/P12
