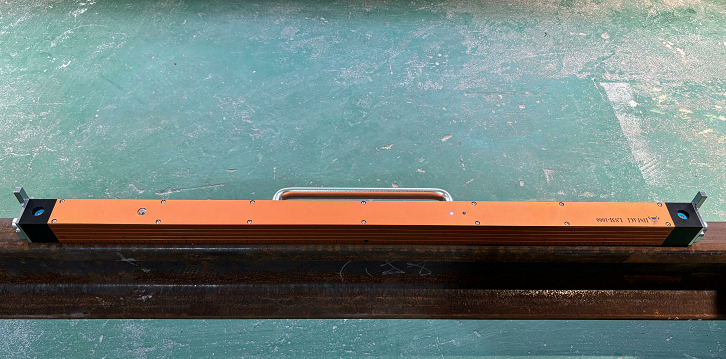

LJ-ZDY-1000平直度測量儀主要為鋼軌焊接頭施工、維修和監測中的平直度測量和記錄而設計，廣泛適用于各路局集團工務部門、焊軌基地、建設工程公司、地鐵建設和維護方、科研院所等各種無縫軌道交通基礎設施建設和養護維修相關單位。

設備部件：1 充電指示燈:插上主機電源后點亮(充電中為紅色，充電完成為綠色)
2.運行指示燈:顯示設備運行狀態(設備未連接狀態為紅燈慢閃、wifi連接成功為綠燈快閃、藍牙連接成功為藍燈快閃，測試進行中為紅燈快閃)
3.搬移把手:現場近距離挪動設備時的把手
4.左右絕緣組件:內置通信天線和磁吸組件，頂部按鈕控制底部磁鐵吸附被測面設備機殼上蓋
5.設備電源開關(無連接狀態下10分鐘自動關機)
6.設備銘牌 wifi天線藍牙天線
7.左右定位支架:曲邊朝下為行車面測量狀態，長直邊朝下為導向面測量狀態(只能單向旋轉)左右基準接觸塊:整個電子尺的測量基準點(放置于平直區域且與被測軌道良好接觸)
8.電源模塊14鋰電池組
9.測量及主控電路
10.傳感器檢測面:從左至右排列100個電容傳感器(注意保護該表面不受外力沖擊)19 DC充電插口20設備型號

 參數規格：
 測量長度 1m 電池容量 4x3.7vLI-ION/12800mAh
 水平分辨率 100點(1點/cm) 藍牙待機時間 150小時(>5000次測量)
 垂直分別率 0.003mm WiFi待機時間 80小時(>3000次測量)
 測量精度 0.01mm 防護等級 IP65
 測量穩定度 rms0.01mm 環境工作溫度 -20℃~ 50℃
 線性誤差 0.2% 鋼軌工作溫度 -40℃~ 80℃
 測量范圍 -2.5mm~ 2.5mm 濕度要求 <90%
 單次測量時間 <6s 充電接口 DC
 設備凈重 5KG 通信接口
 主體尺寸 1200mmx57.5mmx50mm 定位模塊 GPS/北斗
