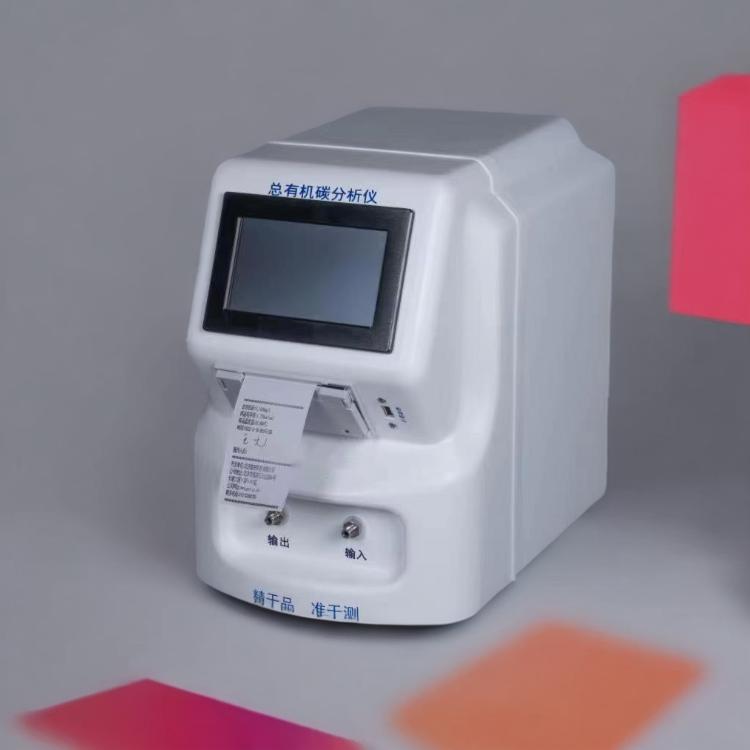

注射用水在線TOC分析儀1、檢測制藥工業中純化水、注射用水和高純水中總有機碳的濃度2、半導體行業、電廠、科研單位、制藥行業、化工行業等超純水TOC的檢測3、在線監測制藥工業的制水系統、半導體工業的超純水制備系統和晶片工藝過程、電廠去離子水制備過程等

注射用水在線TOC分析儀測試時間：4min環境溫度：(10－60)℃樣品溫度：(1-99)℃

注射用水在線TOC分析儀電源：（100-240）VAC 50/60Hz

功率：100W

示值誤差：?3%

重復性：RSD≤3%

檢測范圍：（0-1600.0）μg/L

水樣要求電導率范圍：（0-5）μS/cm@25℃

樣品溫度：（1-95）℃

環境溫度：（10-60）℃

信號輸出：485:4-20mA。

注射用水在線TOC分析儀主要特征:

　　1、高精度、高靈敏度，操作簡單。

　　2、人性化操作界面，有一鍵運行功能，自動管路清洗功能。

　　3、高性能CPU，觸摸屏設計，超大640*480點陣真彩顯示器。

　　4、不用拆開機箱更換UV燈和泵管。

　　5、檢測上限可設定，自動上限報警功能。

　　6、具有RS232數據接口，歷史數據可存儲6個月。

　　7、離線檢測和在線檢測可選配。

　　8、具有打印功能

　　主要配置

　　主機一臺

　　觸摸屏（鑲嵌到儀器中）

　　微型打印機一臺

　　進樣管一條

　　電源線一套

　　產品說明書一份

　　產品合格證一份

　　產品裝箱單一份

注射用水在線TOC分析儀1、儀器是防水防塵。

2、電腦端口操作，一個端口可控制多臺檢測單元。

3、具有電子簽名、審計追蹤等功能。

4、紫外燈，蠕動泵易觀察、易維護操作。

5、免拆式設計，便于工況觀察維護。

測試要點：

①先將水樣加酸酸化至pH值小于2，通入氮?dú)馄貧猓篃o(wú)機碳酸鹽轉變?yōu)槎趸疾⒈煌耆得摗?/p>

②鄰苯二甲酸氫鉀作為水中有機物的標準試劑，通常要求先配制成濃度為400mg/L(以C計)的儲備液。

③由標準儲備液逐級稀釋配制不同濃度的有機物標準系列溶液，注人燃燒管，根據吸收峰高與對應濃度的關系，繪制標準工作曲線

1.載氣Ⅰ通過壓力調節器后與來自注射泵的試劑、來自注射泵及分配閥的水樣混合后共同進入攪動環路，并進行充分的酸化反應。水樣中的無機碳在磷酸的作用下轉化成二氧化碳?xì)怏w然后從氣/液分離器口逸出。水樣中的有機碳與試劑中的過硫酸鈉進入反應器。在紫外光和過硫酸鈉的氧化作用下，有機碳轉化成二氧化碳?xì)怏w。

2.載氣Ⅱ通過流量計進入反應器，帶動二氧化碳?xì)怏w進入冷凝器。冷凝后的二氧化碳?xì)怏w進入電子制冷器進一步降溫至6℃，從而達到氣／水分離的目的，消除水分對測定值的影響。

3.濾去二氧化碳?xì)怏w中可能存在的固體微粒和干擾離子后進入NDIR進行濃度測量。

4.NDIR輸出與二氧化碳?xì)怏w濃度相對應的模擬信號；經AD變換后，這個信號被CPU采集并處理，顯示出水樣的TOC總量值。

5.無機碳的去除

樣品中以碳酸鹽、重碳酸鹽和以溶解態存在的二氧化碳必須在有機碳測試過程前去除，目的是只考慮“有機碳”。樣品與試劑混合后其中的無機碳與磷酸發生反應在載氣的帶動下，二氧化碳從氣液分離器逸出。

6.有機物質的氧化

樣品與試劑混合后流入反應器，通過紫外光線的照射及氧化劑過硫酸鈉（銨）的作用，樣品中的有機碳快速反應，形成二氧化碳。

7.數據處理

儀器采用連續及間歇式進樣相結合，TOC氧化充分，增加了測量范圍、提高了儀器的精度、及穩定度。數據處理器采集一定時間的CO2氣體濃度，做積分處理及線性擬合。0-5000mg/L的大量程儀器，

在GB3097-1997《海水水質標準》中，對化學需氧量(COD)與生化需氧量(BOD5)的一類要求分別是2 mg/L和1 mg/L，還沒有引入TOC；GB 5084-2021《農田灌溉水質標準》目前僅對BOD5和COD作了相關限定，尚無TOC的量值要求。
