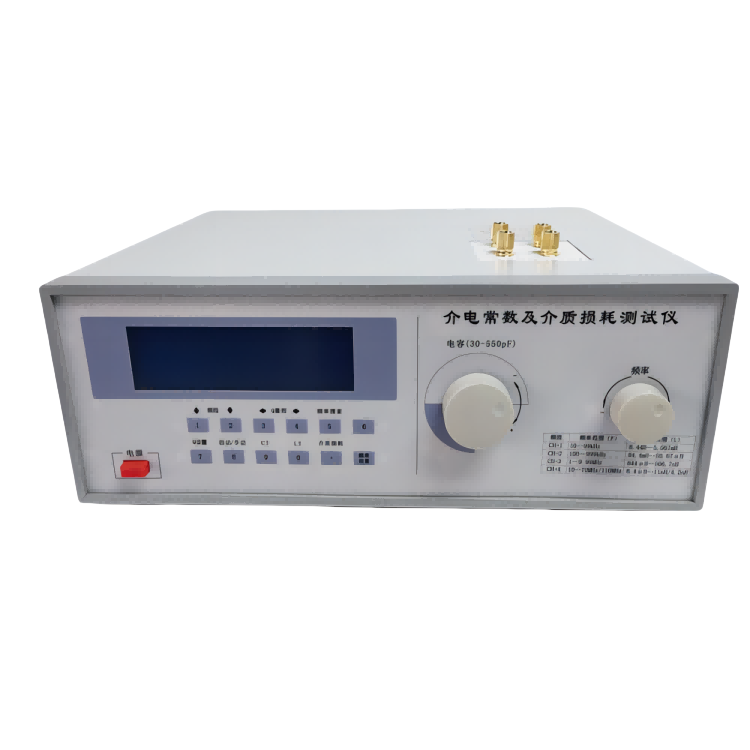

技術參數:
1.Q值測量
a.Q值測量范圍:2~1023。
b.Q值量程分檔:30、100、300、1000、自動換檔或手動換檔。
c.標稱誤差
頻率范圍(100kHz~10MHz): 頻率范圍(10MHz~160MHz):
固有誤差:≤5%?滿度值的2% 固有誤差:≤6%?滿度值的2%
工作誤差:≤7%?滿度值的2% 工作誤差:≤8%?滿度值的2%
2.電感測量范圍:4.5nH~7.9mH
3.電容測量:1~205
主電容調節范圍:18~220pF
準確度:150pF以下?1.5pF; 150pF以上?1%
注:大于直接測量范圍的電容測量見后頁使用說明
4. 信號源頻率覆蓋范圍
頻率范圍CH1:0.1~0.999999MHz, CH2: 1~9.99999MHz,
CH3:10~99.9999MHz, CH1 :100~160MHz,
5.Q合格指示預置功能: 預置范圍:5~1000。
6.B-測試儀正常工作條件
a. 環境溫度:0℃~ 40℃;
b.相對濕度:<80%;
c.電源:220V?22V,50Hz?2.5Hz。
7.其他
a.消耗功率:約25W;
b.凈重:約7kg;
c. 外型尺寸:(l?b?h)mm:380?132?280。
1 測量范圍及誤差
本電橋的環境溫度為20?5℃,相對濕度為30%-80%條件下,應滿足下列表中的技術指示要求。
在Cn=100pF R4=3183.2(W)(即10K/π)時
測量項目 測量范圍 測量誤差
電容量Cx 40pF--20000pF ?0.5% Cx?2pF
介質損耗tgd 0~1 ?1.5%tgdx?0.0001
在Cn=100pF R4=318.3(W)(即1K/π)時
測量項目 測量范圍 測量誤差
電容量Cx 4pF--2000pF ?0.5% Cx?3pF
介質損耗tgd 0~0.1 ?1.5%tgdx?0.0001
2 電橋測量靈敏度
電橋在使用過程中,靈敏度直接影響電橋平衡的分辨程度,為保證測量準確度,希望電橋靈敏度達到一定的水平。通常情況下電橋靈敏度與測量電壓,標準電容量成正比。在下面的計算公式中,用戶可根據實際使用情況估算出電橋靈敏度水平,在這個水平上的電容與介質損耗因數的微小變化都能夠反應出來。
DC/C或Dtgd=Ig/UwCn(1 Rg/R4 Cn/Cx)
式中:U為測量電壓 伏特(V)
ω為角頻率 2pf=314(50Hz)
Cn標準電容器容量 皮法(pF)
Ig通用指另儀的電流5X10-10 安培(A)
Rg平衡指另儀內阻約1500 歐姆(W)
R4橋臂R4電阻值3183 歐姆(W)
Cx被測試品電容值 皮法(pF)
3 電容量及介損顯示精度:
電容量:?0.5%?tgδx?0.0001。
介 損:?0.5%tgdx?1?10-4
4 輔橋的技術特性:
工作電壓?12V,50Hz
輸入阻抗>1012 W
輸出阻抗>0.6 W
放大倍數>0.99
不失真跟蹤電壓 0~12V(有效值)
5 指另裝置的技術特性:
工作電壓?12V
在50Hz時電壓靈敏度不低于1X10-6V/格, 電流靈敏度不低于2X10-9A/格
二次諧波 減不小于25db
三次諧波 減不小于50db

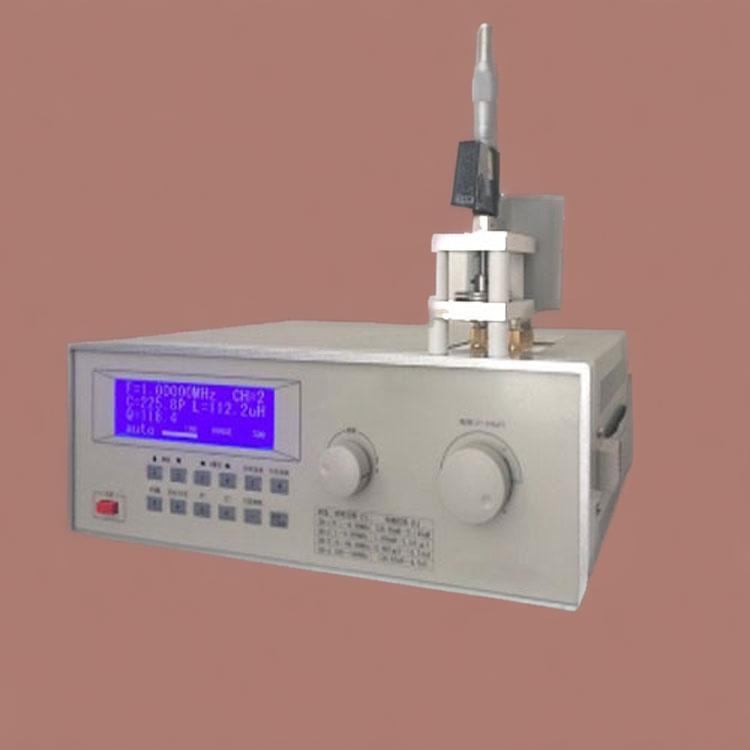

特點:優化的測試電路設計使殘值更小◆ 高頻信號采用數碼調諧器和頻率鎖定技術◆ LED 數字讀出品質因數,手動/自動量程切換◆ 自動掃描被測件諧振點,標頻單鍵設置和鎖定,大大提高測試速度
作為新一代的通用、多用途、多量程的阻抗測試儀器,測試頻率上限達到目前國內高的160MHz。1 雙掃描技術 - 測試頻率和調諧電容的雙掃描、自動調諧搜索功能。2 雙測試要素輸入 - 測試頻率及調諧電容值皆可通過數字按鍵輸入。3 雙數碼化調諧 - 數碼化頻率調諧,數碼化電容調諧。4 自動化測量技術 -對測試件實施 Q 值、諧振點頻率和電容的自動測量。5 全參數液晶顯示 – 數字顯示主調電容、電感、 Q 值、信號源頻率、諧振指針。6 DDS 數字直接合成的信號源 -確保信源的高葆真,頻率的高精確、幅度的高穩定。7 計算機自動修正技術和測試回路優化 —使測試回路 殘余電感減至低,徹底 Q 讀數值在不同頻率時要加以修正的困惑。

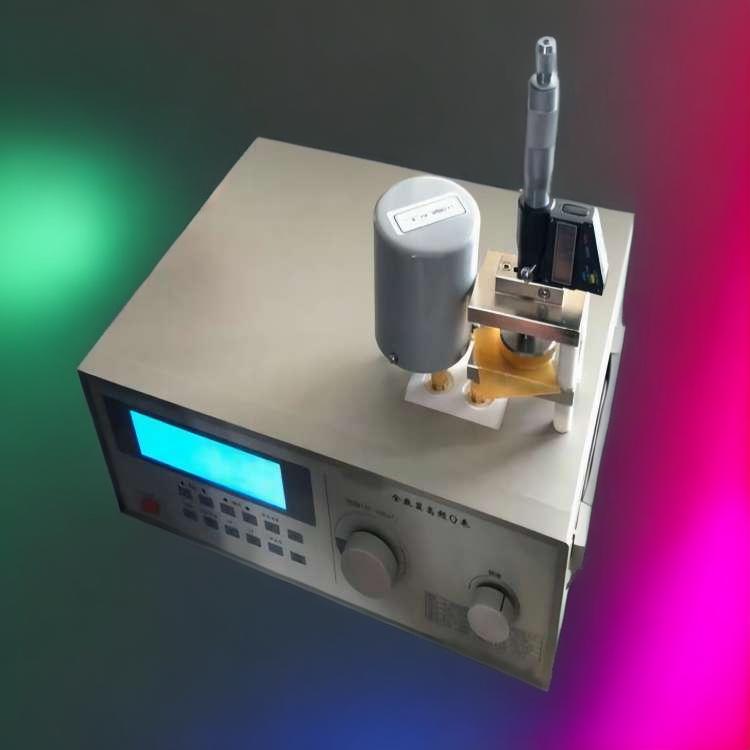

標準配置:高配Q表 一只 試驗電極 一只 (c類)電感 一套(9只)電源線 一條說明書 一份合格證 一份保修卡 一份
為什么介電常數越大,絕緣能力越強?因為物質的介電常數和頻率相關,通常稱為介電系數。
