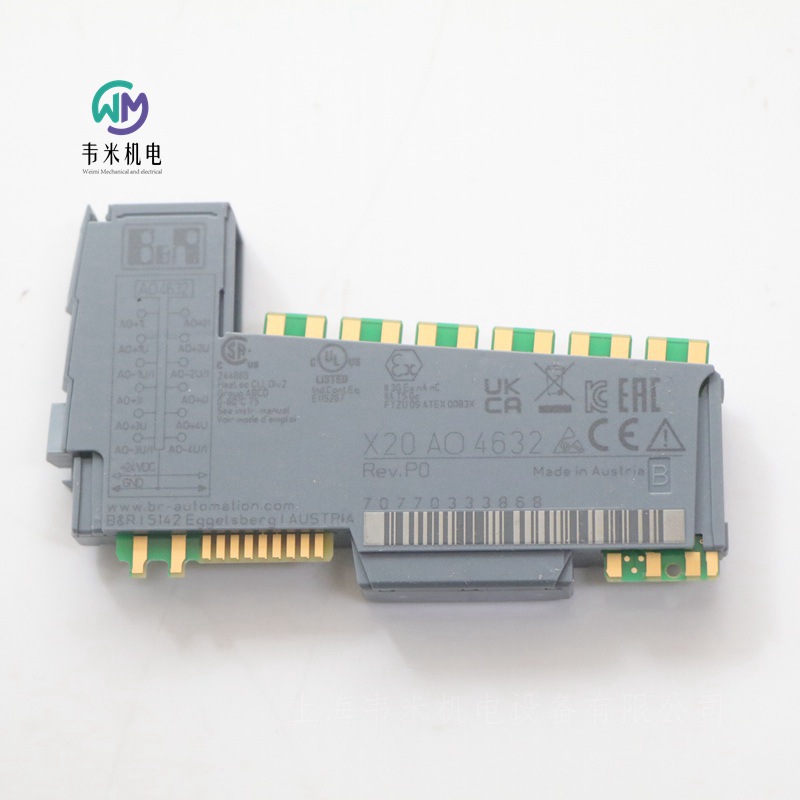

貝加萊B&R模擬量輸出模塊X20AO4632，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

貝加萊B&R模擬量輸出模塊
物料號:
X20AO4632
描述:
4個模擬輸出
可能有電流或電壓信號
16位數字轉換器分辨率
該模塊配備了4個16位（包括符號）數字轉換器分辨率的輸出。可以使用不同的端子在電流和電壓信號之間進行選擇。
簡短描述
I/O模塊4模擬輸出?10 V或0至20 mA
一般信息
B&R ID代碼0x1BA5
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
通道類型是，使用軟件
功耗
總線0.01 W
內部I/O 1.8 W（版本≥J0）、2.2 W（版本<J0）
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
模擬輸出
通過不同的端子連接輸出?10 V或0至20 mA
數字轉換器分辨率
電壓?15位
當前15位
所有輸出的轉換時間為50?s
整個范圍內輸出變化的穩定時間為500?s
開關行為內部啟用繼電器啟動
大誤差
增益0.04%
偏移0.022%
電壓
增益0.04%
偏移0.022%
現在的
增益0.09%
偏移0.045%
輸出保護短路保護
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0001=305.176?V
電流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
每個通道的負載
大電壓。?10 mA，負載≥1 k?
電流負載大600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流?40 mA
輸出濾波器一階低通濾波器/截止頻率10kHz
大增益漂移0.01%/?C
大增益漂移
電壓0.01%/?C
電流0.02%/?C
大偏移漂移0.012%/?C
大偏移漂移
電壓0.012%/?C
電流0.012%/?C
負載變化引起的錯誤
大電壓。0.11%，從10 MΩ開始→ 1 kΩ，電阻
大電流。0.5%，從1Ω開始→ 600Ω，電阻
非線性<0.007%
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C（Rev.≥J0），0至55?C（Rev.<J0）
垂直安裝方向-25至50?C（Rev.≥J0），0至50?C.（Rev.<J0）
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊模擬量輸出
X20AO2437
X20AO2438
X20AO2622
X20AO2632
X20AO2632-1
X20AO4622
X20AO4632
X20AO4632-1
X20AO4635
X20CM8281
X20RT8202
X20RT8401
貝加萊溫度測量
X20AT2222
X20AT2311
X20AT2402
X20AT4222.
X20AT4232
X20AT6402
X20ATA312
X20ATA492
X20ATB312
X20ATC402

貝加萊B&R電源供電模塊
物料編號：
X20PS9500
說明：
為緊湊型或現場總線CPU、X2X鏈路網絡和內部I/O電源供電
電源和CPU/X2X鏈路電源的電氣隔離
通過同時操作多個電源模塊，可以實現CPU/X2X鏈路電源的冗余
RS232可配置為在線接口
CAN總線
電源模塊與X20緊湊型或現場總線CPU一起使用。它配備緊湊型或現場總線CPU電源、X2X鏈路網絡和內部I/O電源。
簡短描述
電源模塊24 VDC電源模塊，用于Compact或Fieldbus CPU、X2X Link電源和I/O
接口1x RS232，1x CAN總線
一般信息
B&R ID代碼0x2018
狀態指示燈過載、工作狀態、模塊狀態、RS232、CAN總線
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
CAN總線數據傳輸是，使用LED狀態指示燈
RS232數據傳輸是，使用LED狀態指示燈
過載是，使用LED狀態指示燈和軟件
X2X鏈路電源的功耗1.42 W
功耗
內部I/O 0.6 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
CPU/X2X鏈路電源輸入
輸入電壓24 VDC-15%/ 20%
輸入電流大值。零點七一
保險絲集成，無法更換
反極性保護是
CPU/X2X鏈路電源輸出
標稱輸出功率7 W
并聯是
冗余操作是
過載特性防短路、臨時過載
輸入I/O電源
輸入電壓24 VDC-15%/ 20%
保險絲所需線路保險絲：大10 A，慢速熔斷
反極性保護無
輸出I/O電源
標稱輸出電壓24 VDC
短路行為所需線路保險絲
允許接觸負載10 A
接口
接口IF1
信號RS232
通過12針接線板X20TB12的變體連接
大傳輸速率。115.2 kbit/s
接口IF3
信號CAN總線
通過12針接線板X20TB12的變體連接
大傳輸速率。1 Mbit/s
電氣特性
電氣隔離
CPU/X2X鏈路電源與CPU/X2X鏈路電源隔離
I/O電源未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x緊湊型CPU底座X20B22或X20B27
單獨訂購1x現場總線CPU底座X20B3x/4x
間距12.5 0.2mm


貝加萊B&R數字量輸入模塊
物料編號：
X20DI9371
說明：
12個數字輸入
接收器連接
單線連接
可以為整個模塊配置軟件輸入過濾器
該模塊配備12個用于單線連接的輸入。該模塊設計用于接收器輸入接線。
X20數字量輸入模塊,12個輸入量,24 VDC,漏式,可配置的輸入濾波,1線連接技術
簡短描述
I/O模塊12個數字輸入24 VDC，用于單線連接
一般信息
B&R ID代碼0x1B95
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.18 W
內部I/O 1.75 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
輸入電流為24 VDC典型值。3.75毫安
輸入電路接收器
輸入濾波器
硬件≤100μs
軟件默認值為1毫秒，可在0到25毫秒之間配置，增量為0.2毫秒
連接類型1線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm


貝加萊B&R數字量輸出模塊
物料編號：
X20DO4322
說明：
4個數字輸出
源連接
三線連接
執行器電源的24 VDC和接地
集成輸出保護
OSP模式
該模塊配備4個用于3線連接的輸出。
X20數字量輸出模塊,4個輸出,24 VDC,0.5 A,源式,3線連接技術
簡短描述
I/O模塊4數字輸出24 VDC，用于3線連接
一般信息
B&R ID代碼0x1B97
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件（輸出錯誤狀態）
功耗
總線0.16 W
內部I/O 0.49 W
執行器引起的額外功耗（電阻）[W] 0.21
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸出
可變電流源FET
標稱電壓24 VDC
開關電壓24 VDC-15%/ 20%
標稱輸出電流0.5 A
總標稱電流2 A
連接類型3線連接
輸出電路源
輸出保護過電流或短路時的熱關閉（見“短路峰值電流”值）
用于切換電感負載的內部續流二極管（見“切換電感負載”一節）
執行器電源總計0.5 A，用于輸出獨立執行器電源
診斷狀態輸出監測，延時10毫秒
輸出關閉時的泄漏電流5?A
RDS（開）210 mΩ
峰值短路電流＜12 A
在過載停機或短路停機的情況下打開大約。10毫秒（取決于模塊溫度）
切換延遲
0→ 1<300?s
1.→ 0<300?s
開關頻率
大電阻負載。500赫茲
感應負載請參閱“切換感應負載”一節。
關閉感應負載時的制動電壓Typ。50伏直流電
通道和母線之間的絕緣電壓500 V
執行器電源
電壓模塊電源減去短路保護的電壓降
大500 mA時短路保護的電壓降。2伏
短路保護是
功耗
執行器電源大值。12 W
電氣特性
電氣隔離通道與總線隔離
通道未與通道和I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R數字量輸出模塊
物料編號：
X20DO6322
說明：
6個數字輸出
源連接
雙線連接
信號電源接地
集成輸出保護
帶6針接線板的單線連接類型
OSP模式
該模塊配備6個用于單線或雙線連接的輸出。X20 6針接線板可用于通用單線接線。可使用12針接線板進行雙線布線。該模塊設計用于電源輸出接線。
簡短描述
I/O模塊6數字輸出24 VDC，用于1線或2線連接
一般信息
B&R ID代碼0x1B98
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件（輸出錯誤狀態）
功耗
總線0.18 W
內部I/O 0.71 W
執行器引起的額外功耗（電阻）[W] 0.31
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸出
可變電流源FET
標稱電壓24 VDC
開關電壓24 VDC-15%/ 20%
標稱輸出電流0.5 A
總標稱電流3 A
連接類型1或2線連接
輸出電路源
輸出保護過電流或短路時的熱關閉（見“短路峰值電流”值）
用于切換電感負載的內部續流二極管（見“切換電感負載”一節）
診斷狀態輸出監測，延時10毫秒
輸出關閉時的泄漏電流5?A
RDS（開）210 mΩ
峰值短路電流＜12 A
在過載停機或短路停機的情況下打開大約。10毫秒（取決于模塊溫度）
切換延遲
0→ 1<300?s
1.→ 0<300?s
開關頻率
電阻負載。500赫茲
感應負載請參閱“切換感應負載”一節。
關閉感應負載時的制動電壓Typ。50伏直流電
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道和I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB06或X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm


貝加萊B&R數字輸出模塊
物料編號：
X20DO8332
說明：
8個帶2 A的數字輸出
源連接
單線連接
集成在模塊中的電源饋線
集成輸出保護
該模塊配備8個用于單線連接的輸出。額定輸出電流為2 A。
輸出電源直接供給模塊。不需要額外的電源模塊。模塊與總線模塊上的I/O電源電勢之間沒有連接。
簡短描述
I/O模塊8數字輸出24 VDC，用于單線連接
一般信息
B&R ID代碼0x1B9D
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件（輸出錯誤狀態）
電源電壓監測是，使用軟件
功耗
總線0.22 W
內部I/O-
外部I/O 0.92 W
執行器引起的額外功耗（電阻式）[W] 2.24
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸出
可變電流源FET
輸出組數量2
標稱電壓24 VDC
開關電壓24 VDC-15%/ 20%
標稱輸出電流2 A
總標稱電流
每組4 A
每個模塊8 A
連接類型1線連接
輸出電路源
輸出保護過電流或短路時的熱關閉（見“短路峰值電流”值）
用于切換電感負載的內部續流二極管（見“切換電感負載”一節）
電源電壓的反極性保護
執行器電源
外部供應
保險絲所需線路保險絲：10 A，慢速熔斷
診斷狀態輸出監測，延時10毫秒
輸出關閉時的泄漏電流5?A
RDS（開）140 mΩ
峰值短路電流＜12 A
在過載停機或短路停機的情況下打開大約。10毫秒（取決于模塊溫度）
切換延遲
0→ 1<300?s
1.→ 0<300?s
開關頻率
電阻負載。500赫茲
感應負載請參閱“切換感應負載”一節。
關閉感應負載時的制動電壓Typ。50伏直流電
通道和母線之間的絕緣電壓500 V
附加功能輸出可以并聯連接，以增加輸出電流。
電氣特性
電氣隔離與總線和I/O電源隔離的通道
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm
