玻璃的損耗

復(fù)雜玻璃中的介質(zhì)損耗主要包括三個(gè)部分：電導(dǎo)耗、松弛損耗和結(jié)構(gòu)損耗。哪一種損耗占優(yōu)勢(shì)，取決于外界因素溫度和電場(chǎng)頻率。高頻和高溫下，電導(dǎo)損耗占優(yōu)勢(shì)：在高頻下，主要的是由弱聯(lián)系離子在有限范圍內(nèi)移動(dòng)造成的松弛損耗：在高頻和低溫下，主要是結(jié)構(gòu)損耗，其損耗機(jī)理目前還不清楚，可能與結(jié)構(gòu)的緊密程度有關(guān)。般來(lái)說(shuō)，簡(jiǎn)單玻璃的損耗是很小的，這是因?yàn)楹?jiǎn)單玻璃中的“分子”接近規(guī)則的排列，結(jié)構(gòu)緊密，沒(méi)有弱聯(lián)系的松弛離子。在純玻璃中加人堿金屬化物后。介質(zhì)損耗大大增加，并且隨著加人量的增大按指數(shù)規(guī)律增大。這是因?yàn)閴A性氧化物進(jìn)人玻璃的點(diǎn)陣結(jié)構(gòu)后，使離子所在處點(diǎn)陣受到破壞，結(jié)構(gòu)變得松散，離子活動(dòng)性增大，造成電導(dǎo)損耗和松弛損耗增加。

陶瓷材料的損耗

陶瓷材料的介質(zhì)損耗主要來(lái)源于電導(dǎo)損耗、松弛質(zhì)點(diǎn)的極化損耗和結(jié)構(gòu)損耗。此外，表面氣孔吸附水分、油污及灰塵等造成的表面電導(dǎo)也會(huì)引起較大的損耗。

在結(jié)構(gòu)緊密的陶瓷中，介質(zhì)損耗主要來(lái)源于玻璃相。為了改善某些陶瓷的工藝性能，往往在配方中引人此易熔物質(zhì)（如黏土），形成玻璃相，這樣就使損耗增大。如滑石瓷、尖晶石瓷隨黏土含量增大，介質(zhì)損耗也增大。因面一般高頻瓷，如氧化鋁瓷、金紅石等很少含有玻璃相。大多數(shù)電陶瓷的離子松弛極化損耗較大，主要的原因是：主晶相結(jié)構(gòu)松散，生成了缺固濟(jì)體、多品型轉(zhuǎn)變等。

高分子材料的損耗

高分子聚合物電介質(zhì)按單體單元偶極矩的大小可分為極性和非極性兩類(lèi)。一般地，偶極矩在0~0.5D（德拜）范圍內(nèi)的是非極性高聚物；偶極矩在0.5D以上的是極性高聚物。非極性高聚物具有較低的介電常數(shù)和介質(zhì)損耗，其介電常數(shù)約為2，介質(zhì)損耗小于10-4；極性高聚物則具有較高的介電常數(shù)和介質(zhì)損耗，并且極性愈大，這兩個(gè)值愈高。

高聚物的交聯(lián)通常能阻礙極性基團(tuán)的取向，因此熱固性高聚物的介電常數(shù)和介質(zhì)損耗均隨交聯(lián)度的提高而下降。酚醛樹(shù)脂就是典型的例子，雖然這種高聚物的極性很強(qiáng)，但只要固化比較完全，它的介質(zhì)損耗就不高。相反，支化使分子鏈間作用力減弱，分子鏈活動(dòng)能力增強(qiáng)，介電常數(shù)和介質(zhì)損耗均增大。

高聚物的凝聚態(tài)結(jié)構(gòu)及力學(xué)狀態(tài)對(duì)介電性景響也很大。結(jié)品能抑制鏈段上偶極矩的取向極化，因此高聚物的介質(zhì)損耗隨結(jié)晶度升高而下降。當(dāng)高聚物結(jié)晶度大于70%時(shí)，鏈段上的偶極的極化有時(shí)完全被抑制，介電性能可降至低值，同樣的道理，非晶態(tài)高聚物在玻璃態(tài)下比在高彈態(tài)下具有更低的介質(zhì)損耗。此外，高聚物中的增塑利、雜質(zhì)等對(duì)介電性能也有很大景響。

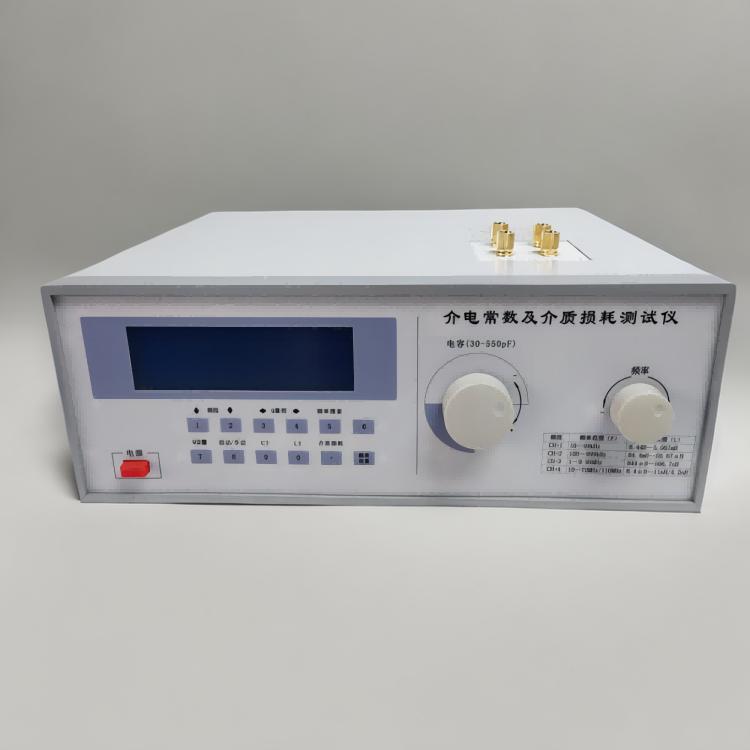

介質(zhì)損耗（dielectric loss ）指的是絕緣材料在電場(chǎng)作用下，由于介質(zhì)電導(dǎo)和介質(zhì)極化的滯后效應(yīng)，在其內(nèi)部引起的能量損耗。也叫介質(zhì)損失，簡(jiǎn)稱介損。

介質(zhì)損耗因數(shù)（dielectric loss factor）指的是衡量介質(zhì)損耗程度的參數(shù)。
