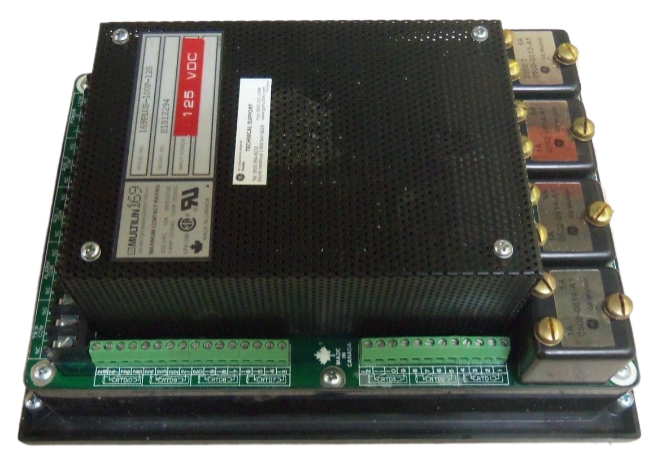

169PLUS-120N-125VDC 是 General Electric Multilin 生產的高度可配置的電機保護系統。

該繼電器帶有為大型電機系統編程的基本設定點，用戶可以在收到繼電器后或隨著他們對繼電器產生的數據更加熟悉而進一步調整這些設定點。

雖然用戶可以通過與 GE Multilin 的 169PLUS-120N-125VDC 的相當少的連接來管理他們的電機系統，

但該裝置確實提供了廣泛的端口來多樣化和定制繼電器的功能。

其中一些連接包括：

.輔助繼電器觸點：這兩個觸點提供額外的 NO/NC 連接，并獨立于其他觸點工作。

繼電器可配置為非故障安全或故障安全，以及閉鎖或非鎖存。

它們可用于主動警報或跳閘功能，并且可以觸發不僅僅是電機的設備。

.RTD 傳感器連接：用戶最多可以連接 6 個電阻溫度檢測器，

用于監測定子電機溫度、歷史最熱溫度和環境空氣溫度等值。

然后，繼電器使用從這些連接獲得的數據來安排最佳冷卻過程。

.模擬輸出端子：這兩個端子可以使用繼電器的設定值系統進行配置。

它可以連接到圖表記錄儀、遠程儀表、可編程記錄儀和/或計算機負載。

.緊急重啟終端：這種連接類型可以覆蓋系統內的跳閘并強制重啟電機。

這些連接增加了系統的整體多功能性，并可以進一步保護電機組件在運行過程中免受傷害。

關于 169PLUS-120N-125VDC 的常見問題

什么是 169PLUS-120N-125VDC?

169PLUS-120N-125VDC 是 General Electric Multilin 生產的電機管理繼電器。

它旨在與三相中型電動機配合使用，并提供旨在保護、控制和監控電動機系統的元件。

這個特殊的裝置具有 120 歐姆鎳 RTD 和 125 V DC 的控制電源。

169PLUS-120N-125VDC 有哪些 RTD 輸入?

169PLUS-120N-125VDC 和 GE Multilin 169 Plus 系列電機管理繼電器中的其他繼電器具有多種輸入選項。

169 Multilin 繼電器型號有 6 個定子 RTDS，在這 6 個定子 RTDS 之后還有 2 個。

相比之下，169 Plus 繼電器(例如 169PLUS-120N-125VDC)在這 6 個繼電器之后還有 4 個額外的 RTDS。

是否為 169PLUS-120N-125VDC Multilin 電機管理 169 Plus 繼電器提供安裝附件?

GE Multilin 169 和 169 Plus 電機管理繼電器(如 169PLUS-120N-125VDC)能夠通過安裝面板上的四個安裝孔進行安裝。

從 Multilin 購買的繼電器中包括四個安裝螺釘(10-32 x 3/8 英寸)和四個墊圈。

169 系列繼電器采用內部屏蔽設計，以減少繼電器在運行過程中受到的干擾或噪聲拾取。

無論如何，將繼電器固定在遠離磁場或大電流導體的位置是有益的，以進一步消除干擾的發生。

位于 169PLUS-120N-125VDC 后面板上的接線端子有助于在必要時建立連接。

169PLUS-120N-125VDC 具有模擬電流輸出端子，能夠進行編程，以更好地為電機管理應用定制繼電器。

繼電器還具有 RS 422 串行端口(如果是 Plus 型號)。169 Plus 繼電器具有四組繼電器觸點 (NO/NC)。

為了進行比較，169 型號只有兩組繼電器觸點。
