1，概述

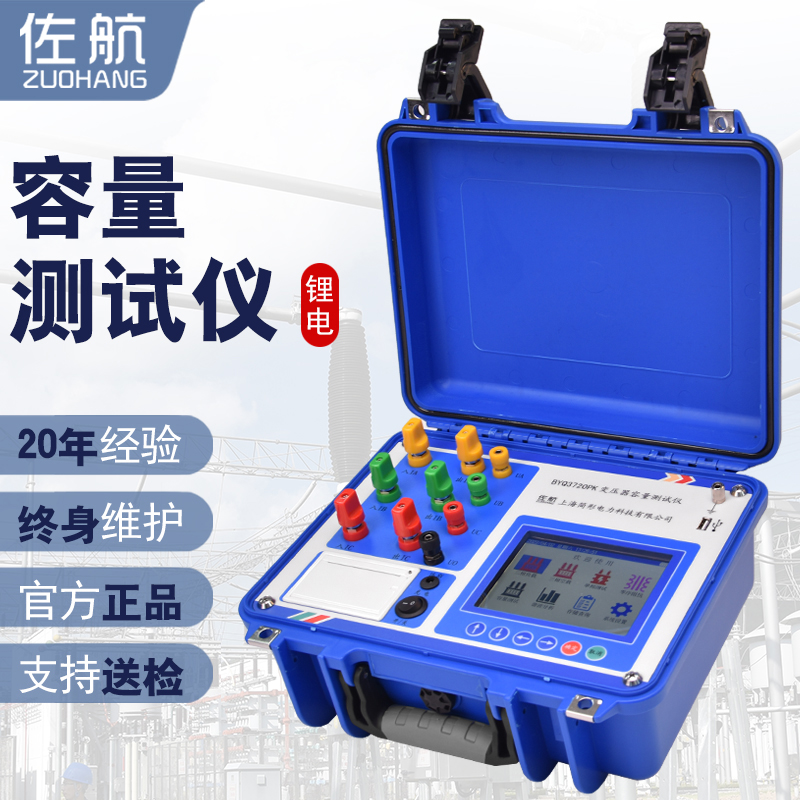

佐航BYQ3720PK變壓器容量測試儀是用于配電電力變壓器容量測量、變壓器空載及短路損耗測量的儀器，并具有諧波分析功能，方便對現場電網質量的分析。該儀器電路設計精巧，儀器內部采用六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。同時儀器測量引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），從而使其性能youyue，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可wanquan取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。本儀器使用大容量鋰電池供電，以保證儀器的超長使用時間，大大提高工作效率，減輕勞動強度。

2，主要技術參數

1）基本測量精度： 電壓、電流?（讀數?0.2% 2字）

                            功率(0.2≤cosφ≤1) ?（讀數?1.0% 2字）

                            容量?（讀數?10% 2字）

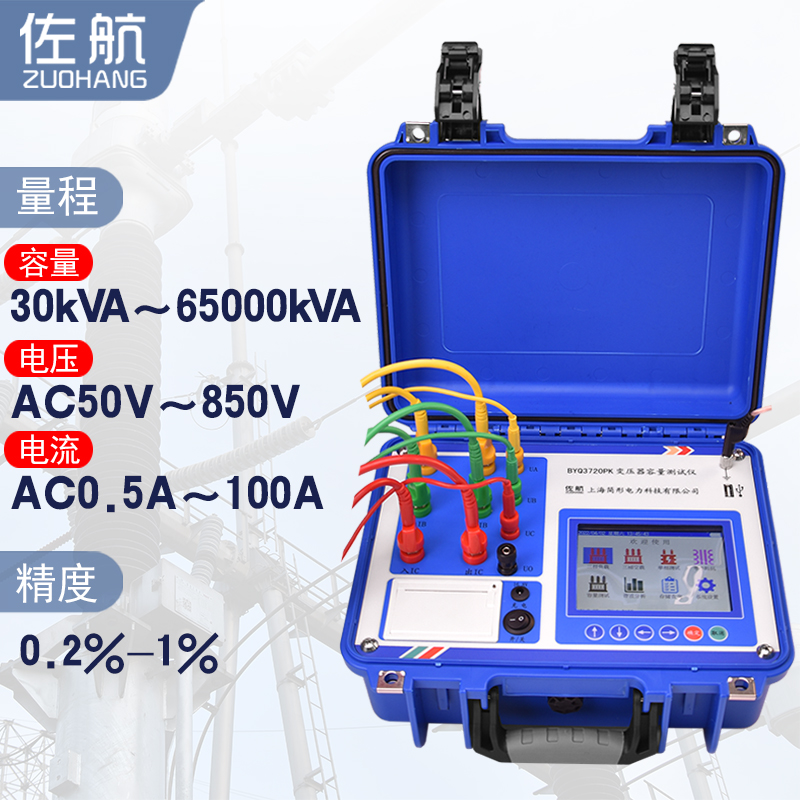

2）容量測量范圍:  30kVA～65000kVA

3）電壓測量范圍：AC 50V～850V

4）電流測量范圍：AC 0.5A～100A

5）工作電源：內置鋰電池

3， 主要功能特點

1） 負載損耗的測量

2） 空載損耗的測量

3） 單相的測量

4） 容量的測量

5） 零序阻抗的測量

6） 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。

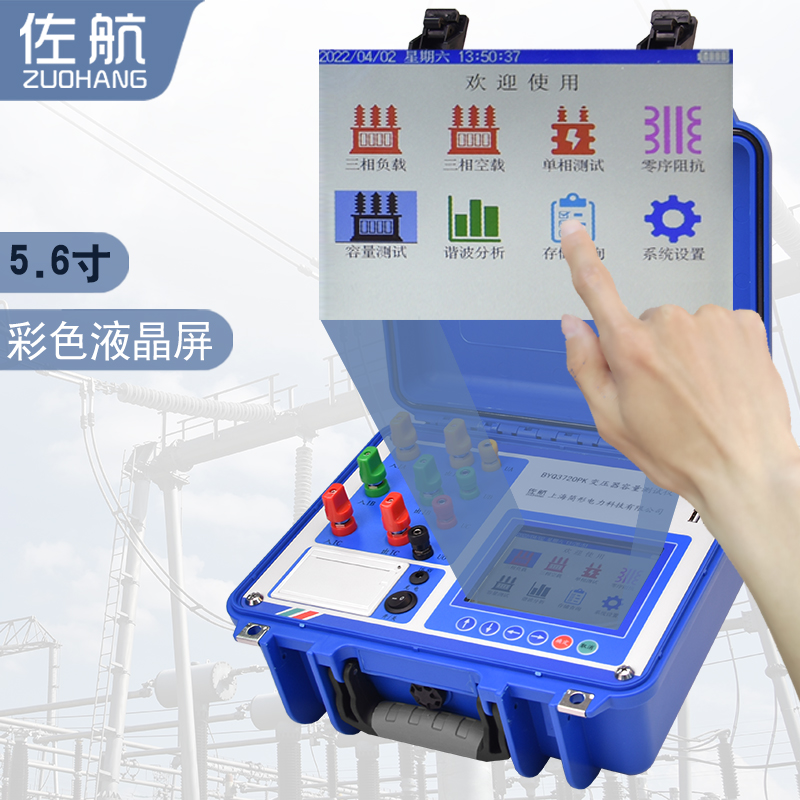

7）5.6寸彩色液晶屏。

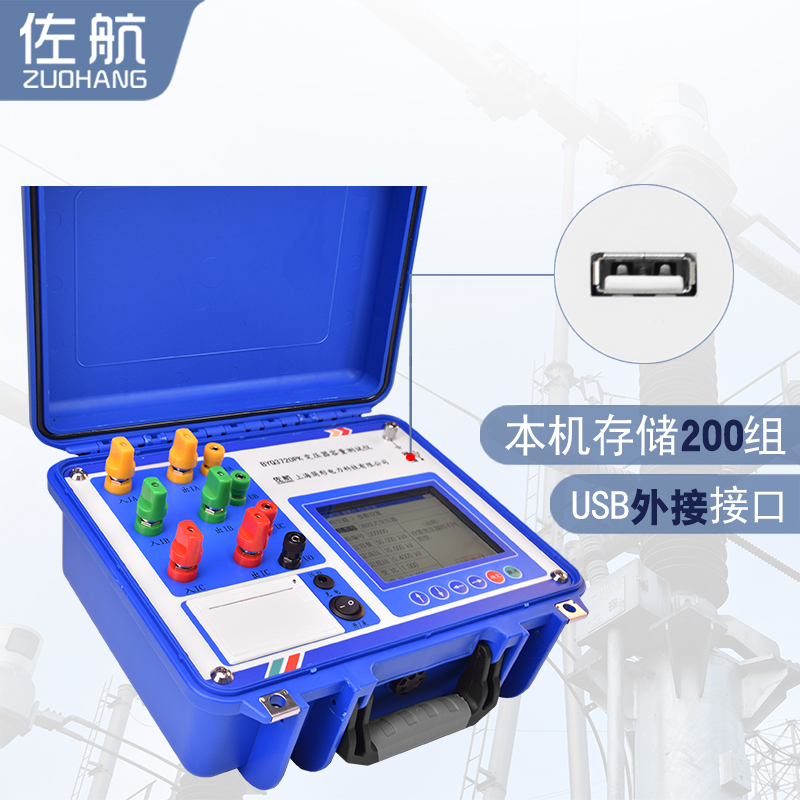

8） 數據存儲方式分為本機存儲和優盤存儲。

9） 配備熱敏打印機。

10）  交直流兩用。
