概念

TEIP11 信號轉換器可將標準電信號（如 4 至 20 mA）轉換為 0.2 至 1 bar（3 至 15 psi）。

因此，它是電氣/電子和氣動系統之間的連接紐帶。

氣動系統之間的連接紐帶。信號轉換過程類似于已獲專利的力平衡方法。

TEIP11 信號轉換器的特點是尺寸相對較小，在受到沖擊和振動時具有出色的運行穩定性。該轉換器

可承受高達 10 g 的負載，而對功能的影響小于 1%。

外殼單元有多種型號可供選擇，以滿足您的安裝要求。

對于潛在的爆炸性環境，可提供本安操作或耐壓封裝的設備，并具有國際認證證書，可在全球范圍內使用。

輸入端和輸出端均可提供不同量程的信號轉換。

設備僅需 1.4 至 10 bar（20 至 145 psi）的壓縮空氣供電。

為了確保更小的尺寸和更低的成本，氣動裝置中不包括空氣動力級。

這就減少了空氣容量，意味著 I/P 信號轉換器只能用于控制小流量空氣系統。

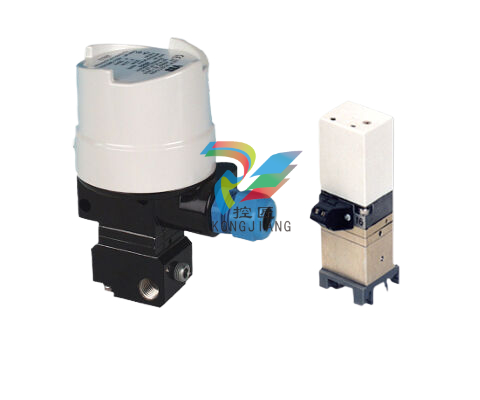

導軌安裝的控制室外殼單元

導軌安裝式控制室外殼是 I/P 信號轉換器最簡單、價格最低的型號。

安裝時使用與所有市售 EN 導軌兼容的安裝底座。

帶塑料蓋的外殼防護等級為 IP 20。

現場安裝外殼

現場安裝外殼適用于現場或開放區域的安裝。外殼可以由塑料制成，防護等級為 IP 54；

也可以由鋁制成，防護等級為 IP 65；還可以由不銹鋼制成，防護等級為 IP 65。

外殼適用于墻壁安裝和管道安裝。

特殊條件

I/P 信號轉換器適用于 -40 ?C 至最高 85 ?C 的環境溫度范圍。

如果 I/P 信號轉換器在高于 60 ?C 或低于 -20 ?C 的環境溫度下使用，則應使用適合最高環境溫度加 10 K 或最低環境溫度的電纜入口和電纜。

帶有本安型控制頭的型號，如果之前使用 “隔爆（外殼）”保護類型和非本安型電源，則不能再作為本安型運行。

I/P 信號轉換器 TEIP11-PS Doc. 901068 或 TEIP11-PS Doc. 當與可燃氣體一起使用時，

必須將 I/P 信號轉換器 TEIP11-PS 901068 或 TEIP11-PS 901069 安裝在室外作為氣動電源。

所供應的氣體必須保持足夠的無空氣和無氧狀態，以防止形成潛在的爆炸性氣體環境。

氣體必須始終通向室外。
