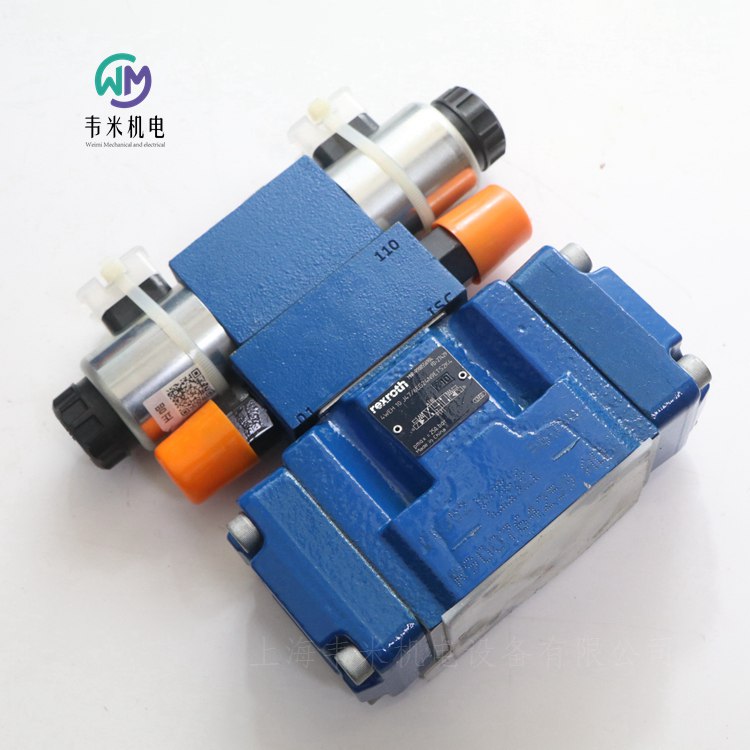

REXROTH電液換向閥4WEH10J47/6EG24N9ETS2K4，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥
WEH, WH...6H
規格 16 … 25
組件系列 1X
大工作壓力 350 bar
大流量 650 l/min
三位四通或二位四通換向閥
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧定中，彈簧端位置
直流線圈
電氣連接作為單個連接
輔助操縱裝置
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。
該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。
主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。
先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。
先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。
可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
注意：
先導油供油修改只能由經過授權的人員執行或返廠執行。
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數。
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求。
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10
R901506356 4WEH16E7X/6EW230N9ETK4/B10V
R900930093 4WEH16G7X/6EG24N9ETS2K4
R900912538 4WEH22EA7X/6EG24N9TK4

力士樂REXROTH液壓比例方向閥
R900954408 4WRA10EA30-2X/G24K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號EA
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.44

力士樂REXROTH液壓比例方向閥
R900926985 4WRA10EA30-2X/G24N9K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號EA
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
海豹 FKM
重量[kg] 4.42

力士樂REXROTH液壓比例方向閥
R900954064 4WRA10EA60-2X/G24K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號EA
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.44

力士樂REXROTH液壓比例方向閥
R900917193 4WRA10EA60-2X/G24N9K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號EA
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.35

力士樂REXROTH液壓比例方向閥
R900954066 4WRA10W1-30-2X/G24K4/V
公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號W1
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.95

力士樂REXROTH液壓比例方向閥
R900908299 4WRA10W1-30-2X/G24N9K4/V
公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號W1
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.96

力士樂REXROTH液壓比例方向閥
R900954067 4WRA10W1-60-2X/G24K4/V
公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號W1
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.96

力士樂REXROTH液壓比例方向閥
R900575765 4WRA10W1-60-2X/G24N9K4/V
公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
最大工作壓力[bar] 315
最大流量[l/min] 75
滑閥符號 符號W1
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.96


力士樂REXROTH液壓比例方向閥
R900577424 4WRA10W30-2X/G24K4/V
公稱尺寸 10，符號 W，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖
ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號W
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.02

力士樂REXROTH液壓比例方向閥
R900922441 4WRA10W30-2X/G24N9K4/V
公稱尺寸 10，符號 W，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號W
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.92

力士樂REXROTH液壓比例方向閥
R900902097 4WRA10E60-2X/G24N9K4/V
公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號E
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.96


力士樂REXROTH液壓比例方向閥
R900954062 4WRA10E1-30-2X/G24K4/V
公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
最大工作壓力[bar] 315
最大流量[l/min] 75
滑閥符號 符號E1
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.9

力士樂REXROTH液壓比例方向閥
R900908297 4WRA10E1-30-2X/G24N9K4/V
公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號E1
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.98

力士樂REXROTH液壓比例方向閥
R900954063 4WRA10E1-60-2X/G24K4/V
公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號E1
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.99

力士樂REXROTH液壓比例方向閥
R900908978 4WRA10E1-60-2X/G24N9K4/V
公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號E1
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.9

力士樂REXROTH液壓比例方向閥
R900954060 4WRA10E30-2X/G24K4/V
公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號E
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.94

力士樂REXROTH液壓比例方向閥
R900921739 4WRA10E30-2X/G24N9K4/V
公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號E
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.98

力士樂REXROTH液壓比例方向閥
R900954061 4WRA10E60-2X/G24K4/V
公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號E
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.

力士樂REXROTH不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRAE
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）的控制閥芯 (2)
帶對中螺紋的線圈（5 和 6）
集成電子元件 (7)
線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置
通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (6)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號詳情舉例：
4WRAE6E30-23/G24K31/A1V
4→4 個主油口
WRAE →帶集成電子元件的比例方向閥
6→ 通徑6（通徑6，通徑10）
E→油路機能型（E,E1,W,W1,EA,WA）
30→ 額定流量 6通徑 30 l/min（7 l/min，15 l/min）
        額定流量10通徑 （30 l/min，60 l/min）
23→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K31→連接器 DIN EN 175201-804
A1→控制值 ?10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液壓
型號   4WRAE
規格  6   10
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … 50?C
存儲溫度范圍  -20 … 80?C
重量：2.2kg   6.8kg
液壓油 符合 DIN 51524 規定的礦物油（HL、HLP）
液壓油溫度范圍  -20 … 80?C（ 40 … 50℃）
粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 5%
反向死區  ≤ 1%
響應靈敏度  ≤ 0.5%
電氣
電壓類型 直流電壓
大線圈電流  2.5A
大電流消耗
放大器  1.8A
放大器（脈沖電流）  3A
電磁線圈電阻
20 ?C 時的低溫值  2Ω
大高溫值  3Ω
啟動時間  100%
高線圈溫度 150?C
電源  24VDC
電源電壓范圍  19 … 35V
控制值輸入"A1"  ? 10V
控制值輸入范圍“F1”  4 … 20mA
德國力士樂REXROTH比例閥物料號和型號：
R900954071 4WRAE6E30-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士樂REXROTH帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRE
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 80 l/min
帶電氣位置反饋和外部電子元件的直動式比例方向閥
調整體積流量的方向和大小
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
型號 4WRE...-2X/...
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）與彈簧座（5 和 6）的控制閥芯 (2)
帶對中螺紋的線圈（7 和 8）
位置傳感器 (9)
線圈（7 和 8）斷電后，位于彈簧座（5 和 6）之間的壓縮彈簧（3 和 4）可將控制閥芯 (2) 置于中心位置
可通過控制比例電磁鐵（例如，線圈“b”(8)）直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流量特性的節流橫截面，
進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (8)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
功能：
在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
重要注意事項：
PG 裝配 (11) 不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！
帶兩個閥芯位置的閥門：（型號 4WRE…A...）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”(7)。它配有保護塞 (10) 來代替第二個比例電磁鐵。
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號示例：
4WRE6V16-22/G24K4/V
4→4 個主油口
WRE→帶電氣位置反饋的比例方向閥
6→通徑6（通徑10）
V→技能符號（E; E1-; V; V1-; W; W1-; EA; WA）
16→額定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
       額定流量 NG10（25 l/min，50 l/min，75 l/min）
22→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K4→連接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型號  4WRE
規格  6
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … 70?C
存儲溫度范圍  -20 … 80?C
重量  2.2kg
MTTFD 值符合 EN ISO 13849  150y
大工作壓力  315bar
大工作壓力
接口 P  315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B  315bar
大流量  80l/min
額定流量  4l/min  8l/min  16l/min  32l/min
液壓油  HL、HLP
液壓油溫度范圍  -20 … 80?C（ 40 … 50℃）
粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級
等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 0.1%
反向死區  ≤ 0.05%
響應靈敏度  ≤ 0.05%
更改下列項時的零位漂移
液壓油溫度  ≤ 0.15%/10 K
工作壓力  ≤ 0.1%/100 bar
電氣
規格  6
電壓類型  直流電壓
大電流消耗
（放大器）  2A
（放大器（脈沖電流））  3A
電磁線圈電阻
20 ?C 時的低溫值  2.65Ω
大高溫值  4.05Ω
啟動時間 100%
高線圈溫度  150?C
防護等級符合 DIN EN 60529  IP65（如果使用的是適合且正確安裝的連接插頭。）
電源  24V
電源電壓范圍  19,4 … 35V
德國力士樂REXROTH比例閥物料號和型號：
R901036556 4WRE6V16-22/G24K4/V-822

REXROTH電液換向閥4WEH10J47/6EG24N9ETS2K4
