應用

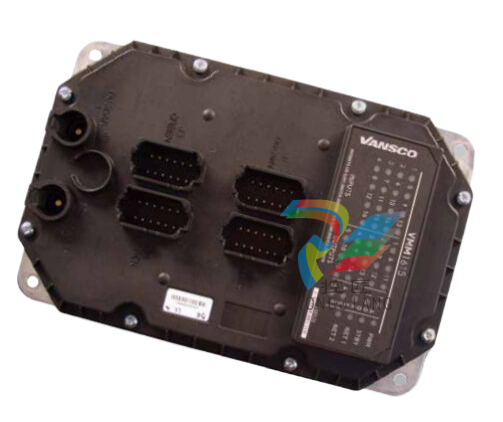

VMM1615 是一款通用控制器，適用于穩態電壓小于或等于 32 Vdc 的車輛和其他應用。

它有 16 個輸入和 15 個輸出以及兩個 CAN/J1939 通信端口。

該模塊與其他 Parker Vansco 多路復用模塊完全兼容。

特性

VMM1615 具有 CAN 喚醒功能。它有 7 個數字輸入端；

其中 5 個輸入端用于讀取有源高/低信號，1 個輸入端用于讀取有源高信號，1 個輸入端用于有源高功率控制。

此外，它還有 8 個可讀取模擬電壓的輸入和 1 個直流耦合頻率輸入。

VMM1615 有 12 個高壓側輸出，最大 PWM 頻率為 500 Hz，其中 4 個輸出可進行精確的電流檢測。

它還有 1 個最大 PWM 頻率為 1500 Hz 的低壓側電流檢測輸出和 2 個固態繼電器輸出。

這些輸出可驅動各種負載類型。

該系統符合并超過 SAE J1455 環境標準，通過增強的診斷功能和基于 Windows 的梯形邏輯編程，推進了多路復用技術的發展。

VMM1615 可單獨使用，也可與其他多路復用模塊一起使用。

多路復用系統旨在簡化和減少電氣系統的故障診斷、維護和文件管理時間。

模塊可進行即插即用配置，并配有 LED 狀態指示燈，可顯示輸入、輸出、電源和網絡活動狀態。

可靠性

VMM1615 可持續監控其 15 個輸出，以獲取故障信息。

檢測到的故障包括短路（接地或電源）、過流和負載開路。

VMM1615 允許輸出以電子方式自我保護，從而使系統減少保險絲的數量。

發生故障時，設備將禁用發生故障的輸出。

板載診斷功能便于排除故障，可自動編程的模塊可將模塊和程序庫存保持在最低水平，從而節省時間和維護成本。

VMM 用戶對模塊的堅固設計以及嚴格的行業環境要求和通信（SAE J1939）標準表示贊賞。

所有這些特點都使控制器易于集成到任何公路或非公路車輛中。
