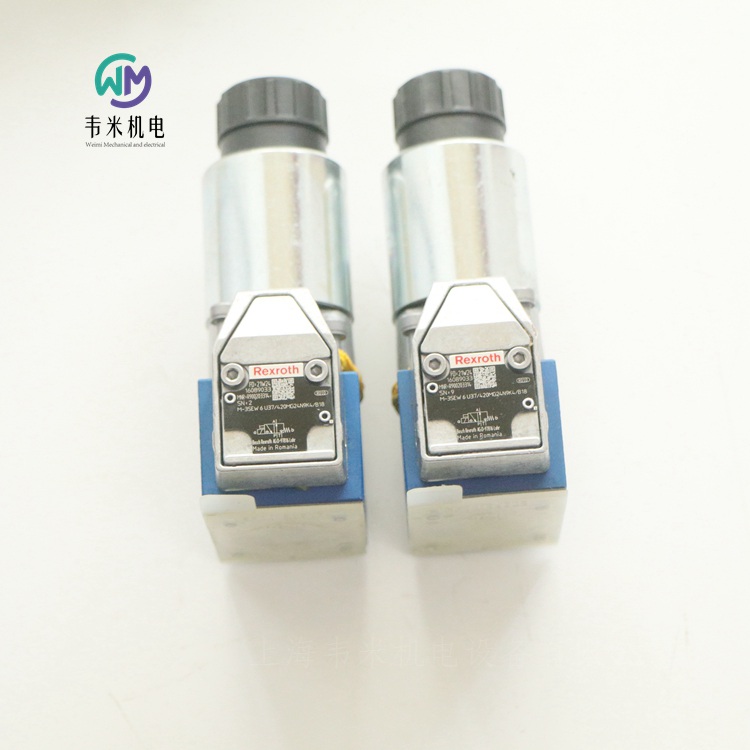

力士樂二位三通電磁球閥M-3SEW6U37/420MG24N9K4/B18，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH換向座閥，直動式，帶電磁鐵操縱
M-.SEW 6
規格 6
組件系列 3X
大工作壓力 420 / 630 bar
大流量 25 l/min
特點
二位二通、二位三通或二位四通型號
油口安裝面符合 DIN 24340 形式 A
油口安裝面符合 ISO 4401-03-02-0-05
帶可拆卸線圈的氣隙直流線圈
電磁線圈可旋轉 90?
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
輔助操縱裝置，可選
位置感應開關和接近傳感器（無觸點）
二位二通和二位三通方向座閥
SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。
該閥主要由殼體、線圈、強化的閥系統以及閉合元件滾珠/閥芯組成。
基本原理
在初始位置，滾珠/閥芯由彈簧壓入閥座，在切換位置，它由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的驅動推桿上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。
注意！
二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
手動應急操作允許在不給線圈通電的情況下切換閥。
要確保不超過的 大流量！如果適用，可插入 用于流量限制的節流插件。
二位四通方向座閥
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
如果差動液壓缸的環形區域未連接至油口 A，在切換過程中油口 B 將由于過壓而產生一個壓力峰值。壓力峰值有可能超過大工作壓力的允許限值。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位二通和二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
節流插件插入到 Plus-1 板的油口 P 中。
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位二通和二位三通方向座閥 （參閱功能說明）
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
單向閥插件插入到 Plus-1 板的油口 P 中。
可依照閥芯符號以及的工作壓力和流量使用座閥（請參閱性能限制）。
為確保安全運行，必須注意以下內容：
為了對閥進行安全切換和/或將其保持在閥芯位置，壓力必須為 pP ≥ pA ≥ pT （出于設計原因）。
座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
不得超過的大流量（如有必要，可以使用節流插件來限制流量）！
Plus-1 板：
當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下較低的工作值： p小 = 8 bar； qV > 3 l/min。
可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！
對于三通和四通閥芯位置，必須始終連接油口 T。
請遵守壓力等級和壓力分配！
德國力士樂REXROTH電磁球閥訂貨號和型號：
R900049834 M-3SEW6C36/420MG24N9K4/V
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C38/420MG24N9Z2/B08VSO865
R900566279 M-3SEW6C37/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570516 M-3SEW6U37/420MG24N9K4/B15
R900203314 M-3SEW6U37/420MG24N9K4/B18
R900570174 M-3SEW6U36/420MG24N9K4/V
R900570174 M-3SEW6U37/420MG24N9K4/V
R900570174 M-3SEW6U38/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4
R900206563 M-3SEW6U3X/420MG220N9K4

力士樂REXROTH齒輪泵
0510615321 AZPF-12-019LNT20MB
19 cm^3/轉 , 左轉, 帶牙嵌兩平面式, 4 孔固定, 直徑 52 mm 帶O型圈, 螺紋 UN-2B SAE O 型圈
液壓泵，外嚙合齒輪泵，液壓齒輪泵
外嚙合齒輪泵的關鍵任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了避免不必要的高熱損失，人們尋求高效率的機組。這些是通過壓力依賴的間隙密封和高精度制造技術實現的。
基于大批量生產的始終如一的高質量
根據ISO或SAE和客戶特定解決方案的傳動軸
使用壽命長
高負載滑動軸承
端口連接：法蘭連接或螺紋連接
產品屬性
流量[l/min] 57
標稱尺寸[cm?/rev] 19
間歇壓力[bar] 190
轉速[rpm] 3000
傳動軸 二面角爪（狗湯）
旋轉方向 逆時針旋轉
前蓋 4螺栓安裝直徑。52毫米，帶O型圈
外殼材料 鋁
噪音水平 標準噪聲級
應用程序 一般的
產品中心 外齒輪裝置
功能 泵
模型 F型（4…28立方厘米/轉）
系列 軸承直徑18mm
版本 耐腐蝕，固定
端口連接 符合ISO 8434-1標準的方形法蘭
密封材料 NBR
后蓋 標準（鑄鐵）
重量[kg] 3.



力士樂REXROTH齒輪泵
0510425307 AZPF-11-008LCB20MB
8 cm^3/轉, 左轉, 錐體 1:5, 矩形法蘭直徑 80 mm, 螺紋 UN-2B SAE O 型圈
液壓泵，外嚙合齒輪泵，液壓齒輪泵
外嚙合齒輪泵的關鍵任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了避免不必要的高熱損失，人們尋求高效率的機組。這些是通過壓力依賴的間隙密封和高精度制造技術實現的。
基于大批量生產的始終如一的高質量
根據ISO或SAE和客戶特定解決方案的傳動軸
使用壽命長
高負載滑動軸承
端口連接：法蘭連接或螺紋連接
產品屬性
流量[l/min] 32
標稱尺寸[cm?/rev] 8.
間歇壓力[bar] 280
轉速[rpm] 4000
傳動軸 圓錐1:5
旋轉方向 逆時針旋轉
前蓋 矩形法蘭直徑。80毫米
外殼材料 鋁
噪音水平 標準噪聲級
應用程序 一般的
產品中心 外齒輪裝置
功能 泵
模型 F型（4…28立方厘米/轉）
系列 軸承直徑18mm
版本 磷化、釘扎
端口連接 符合ISO 8434-1標準的方形法蘭
密封材料 NBR
后蓋 標準（鑄鐵）
重量[kg] 3.4

力士樂REXROTH齒輪泵
0510225022 AZPF-12-004RHO30PB
4 cm^3/轉, 右轉, 錐體 1:8, 矩形法蘭，直徑 36.47 mm (M8), 螺紋 UN-2B SAE O 型圈
液壓泵，外嚙合齒輪泵，液壓齒輪泵
外嚙合齒輪泵的關鍵任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了避免不必要的高熱損失，人們尋求高效率的機組。這些是通過壓力依賴的間隙密封和高精度制造技術實現的。
基于大批量生產的始終如一的高質量
根據ISO或SAE和客戶特定解決方案的傳動軸
使用壽命長
高負載滑動軸承
端口連接：法蘭連接或螺紋連接
產品屬性
流量[l/min] 16
標稱尺寸[cm?/rev] 4.
間歇壓力[bar] 280
轉速[rpm] 4000
傳動軸 圓錐1:8
旋轉方向 順時針旋轉
前蓋 矩形法蘭直徑。36.47毫米（M8）
外殼材料 鋁
噪音水平 標準噪聲級
應用程序 一般的
產品中心 外齒輪裝置
功能 泵
模型 F型（4…28立方厘米/轉）
系列 軸承直徑18mm
版本 耐腐蝕，固定
端口連接 方形法蘭
密封材料 FKM
后蓋 標準（鑄鐵）
重量[kg] 3.1

力士樂REXROTH外嚙合齒輪泵齒輪泵 AZPF-11-016RQR20MB
0510625042 AZPF-11-016RQR20MB
16 cm^3/轉, 右轉, 圓柱式\nSAE J744 16-1\n(短款式), SAE J744 82-2 (A), 方形法蘭 DIN 3901/3902
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
使用壽命長
用于高負載的滑動軸承
端口連接：法蘭連接或螺紋連接
傳動軸符合ISO或SAE以及客戶特定的解決方案
基于大批量生產的始終如一的高質量
流量 [l/min] 48.0
排量 [cm?/rev] 16
間歇性壓力 [bar] 200
功能 [rpm] 3000
驅動軸 圓柱式\nSAE J744 16-1\n(短款式)
旋轉方向 右轉
前端蓋 SAE J744 82-2 (A)
材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
系列 軸直徑 ? 18mm
版本 磷化處理，銷定位
油口 方形法蘭 DIN 3901/3902
密封元件 NBR
后端蓋 標準
特殊款式 與標準目錄的偏差，請參見圖紙
重量 [kg] 3.685

力士樂REXROTH齒輪泵 AZPF-11-008RAB01MB
0510425044 AZPF-11-008RAB01MB
8 cm^3/轉, 右轉, 圓柱式 ISO 直徑 18 mm, 矩形法蘭直徑 80 mm, 螺紋 UN-2B SAE O 型圈
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
使用壽命長
用于高負載的滑動軸承
端口連接：法蘭連接或螺紋連接
傳動軸符合ISO或SAE以及客戶特定的解決方案
基于大批量生產的始終如一的高質量
流量 [l/min] 32.0
排量 [cm?/rev] 8
間歇性壓力 [bar] 210
功能 [rpm] 4000
驅動軸 圓柱式 ISO 直徑 18 mm
旋轉方向 右轉
前端蓋 矩形法蘭直徑 80 mm
前蓋材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
系列 軸直徑 18
版本 磷化處理，銷定位
油口 螺紋 UN-2B SAE O 型圈
密封元件 NBR
后端蓋 標準
重量 [kg] 3.2

力士樂REXROTH齒輪泵 AZPF-11-008RCB20MB
0510425009 AZPF-11-008RCB20MB
8 cm^3/轉, 右轉, 錐體 1:5, 矩形法蘭直徑 80 mm, 螺紋 UN-2B SAE O 型圈
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
使用壽命長
用于高負載的滑動軸承
端口連接：法蘭連接或螺紋連接
傳動軸符合ISO或SAE以及客戶特定的解決方案
基于大批量生產的始終如一的高質量
流量 [l/min] 28.0
排量 [cm?/rev] 8
間歇性壓力 [bar] 280
功能 [rpm] 3500
驅動軸 錐體 1:5
旋轉方向 右轉
前端蓋 矩形法蘭直徑 80 mm
前蓋材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
系列 軸直徑 18
版本 磷化處理，銷定位
油口 螺紋 UN-2B SAE O 型圈
密封元件 NBR
后端蓋 標準
重量 [kg] 3.6


力士樂REXROTH齒輪泵 AZPF-11-004RAB01MB
0510225023 AZPF-11-004RAB01MB
4 cm^3/轉, 右轉, 圓柱式 ISO 直徑 18 mm, 矩形法蘭直徑 80 mm, 螺紋 UN-2B SAE O 型圈
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
使用壽命長
用于高負載的滑動軸承
端口連接：法蘭連接或螺紋連接
傳動軸符合ISO或SAE以及客戶特定的解決方案
基于大批量生產的始終如一的高質量
流量 [l/min] 16.0
排量 [cm?/rev] 4
間歇性壓力 [bar] 210
功能 [rpm] 4000
驅動軸 圓柱式 ISO 直徑 18 mm
旋轉方向 右轉
前端蓋 矩形法蘭直徑 80 mm
材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
系列 軸直徑 18
版本 磷化處理，銷定位
油口 螺紋 UN-2B SAE O 型圈
密封元件 NBR
后端蓋 標準
重量 [kg] 2.8

力士樂REXROTH齒輪泵 AZPF-11-019RCB20MB
0510625013 AZPF-11-019RCB20MB
19 cm^3/轉 , 右轉, 錐體 1:5, 矩形法蘭直徑 80 mm, 螺紋 UN-2B SAE O 型圈
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
使用壽命長
用于高負載的滑動軸承
端口連接：法蘭連接或螺紋連接
傳動軸符合ISO或SAE以及客戶特定的解決方案
基于大批量生產的始終如一的高質量
流量 [l/min] 47.1
排量 [cm?/rev] 19
間歇性壓力 [bar] 230
功能 [rpm] 2480
驅動軸 錐體 1:5
旋轉方向 右轉
前端蓋 矩形法蘭直徑 80 mm
材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
系列 軸直徑 18
版本 磷化處理，銷定位
油口 螺紋 UN-2B SAE O 型圈
密封元件 NBR
后端蓋 標準
重量 [kg] 3.9

力士樂REXROTH泵設計為一種解決方案，其中產品相互兼容，以便能夠為我們的客戶提供全面的產品系列。液壓泵系列包括軸向柱塞泵、外齒輪泵、內齒輪泵、擺線泵、葉片泵、徑向柱塞泵和電動液壓泵。
力士樂REXROTH齒輪泵 AZPF-12-004RCB20MB
0510225027
4 cm^3/轉, 右轉, 錐體 1:5, 矩形法蘭直徑 80 mm, 方形法蘭 DIN 3901/3902
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
基于大批量生產的始終如一的高質量
傳動軸符合ISO或SAE以及客戶特定的解決方案
端口連接：法蘭連接或螺紋連接
用于高負載的滑動軸承
使用壽命長
流量 [l/min] 16.0
排量 [cm?/rev] 4
間歇性壓力 [bar] 280
轉速 [rpm] 4000
驅動軸 錐體 1:5
旋轉方向 右轉
前端蓋 矩形法蘭直徑 80 mm
材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
軸直徑 ? 18mm
版本 防銹蝕，銷連接
油口 方形法蘭 DIN 3901/3902
密封元件 NBR
后端蓋 標準
特殊款式 與標準目錄的偏差，請參見圖紙
重量 [kg] 3.2

力士樂REXROTH泵設計為一種解決方案，其中產品相互兼容，以便能夠為我們的客戶提供全面的產品系列。液壓泵系列包括軸向柱塞泵、外齒輪泵、內齒輪泵、擺線泵、葉片泵、徑向柱塞泵和電動液壓泵。
力士樂REXROTH齒輪泵 AZPF-11-008RAB01MB
0510425044
4 cm^3/轉, 右轉, 錐體 1:5, 矩形法蘭直徑 80 mm, 方形法蘭 DIN 3901/3902
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
基于大批量生產的始終如一的高質量
傳動軸符合ISO或SAE以及客戶特定的解決方案
端口連接：法蘭連接或螺紋連接
用于高負載的滑動軸承
使用壽命長
流量 [l/min] 32.0
排量 [cm?/rev] 8
間歇性壓力 [bar] 210
轉速 [rpm] 4000
驅動軸 圓柱式 ISO 直徑 18 mm
旋轉方向 右轉
前端蓋 矩形法蘭直徑 80 mm
材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
軸直徑 ? 18mm
表面處理 磷化處理，銷定位
油口 螺紋 UN-2B SAE O 型圈
密封元件 NBR
后端蓋 標準
重量 [kg] 3.2

力士樂REXROTH齒輪泵 AZPF-22-022RCB20MB
0510725043
22.5 cm^3/轉, 右轉, 錐體 1:5, 矩形法蘭直徑 80 mm, 方形法蘭 DIN 3901/3902
外嚙合齒輪泵的主要任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了減少能量損失，力士樂設計的外嚙合齒輪泵具有極高的效率。這種高效率是通過與壓力相關的間隙密封和高精度加工制造來實現的。
用于高負載的滑動軸承
傳動軸符合ISO或SAE以及客戶特定的解決方案
基于大批量生產的始終如一的高質量
端口連接：法蘭連接或螺紋連接
使用壽命長
流量 [l/min] 67.5
排量 [cm?/rev] 22.5
間歇性壓力 [bar] 230
功能 [rpm] 3000
驅動軸 錐體 1:5
旋轉方向 右轉
前端蓋 矩形法蘭直徑 80 mm
材料 鋁
噪音水平 標準噪聲等級
外嚙合齒輪單元 外嚙合齒輪單元
功能 泵
類型 類型 F (4 ... 28 cm^3/轉)
系列 軸直徑 ? 20mm
版本 防銹蝕，銷連接
油口 方形法蘭 DIN 3901/3902
密封元件 NBR
后端蓋 標準
重量 [kg] 4.276



力士樂REXROTH外嚙合齒輪泵 高性能
AZPN
平臺 N
固定排量
規格 20 … 36
連續壓力達 250 bar
間歇壓力達 280 bar
大量生產情況下，也能保持恒定的高品質
使用壽命長
采用滑動軸承，適合重負荷應用
驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案
管路油口：連接法蘭或螺紋
可以實現多臺泵的組合
基本信息
外嚙合齒輪泵的主要作用是將機械能（扭矩和轉速）轉變成液壓能（流量和壓力）。為了減少熱損失，力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。
力士樂外嚙合齒輪泵有四種機座大小：平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準，高性能，SILENCE和SILENCE PLUS版本。通過各種法蘭，軸，閥組件和多個泵組合，可以創建更多的設計變體。
結構款式
外嚙合齒輪泵主要由安裝在軸承襯套中的齒輪對以及帶有前蓋和端蓋的殼體組成。
通常用軸密封件密封的傳動軸穿過前蓋。軸承力由滑動軸承吸收。它們專為高壓而設計，具有出色的緊急運行性能-尤其是在低速情況下。
齒輪有12個齒。這使流速脈動和噪音輻射保持較低。壓力室的密封件取決于工作壓力。這樣可實現高效率。在齒腔中產生的工作壓力在特別設計的壓力場中被導向軸承襯套的外部，從而將它們緊緊地壓在齒輪上。施加的壓力場受到特殊密封件的限制。通過根據壓力在齒輪和殼體之間設置的小間隙來確保齒輪到殼體的圓周上的密封件。


力士樂REXROTH外嚙合齒輪泵 高性能
AZPG
平臺 G
固定排量
規格 22 … 100
連續壓力達 250 bar
間歇壓力達 280 bar
大量生產情況下，也能保持恒定的高品質
使用壽命長
采用滑動軸承，適合重負荷應用
驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案
管路油口：連接法蘭或螺紋
可以實現多臺泵的組合
基本信息
外嚙合齒輪泵的主要作用是將機械能（扭矩和轉速）轉變成液壓能（流量和壓力）。為了減少熱損失，力士樂的外嚙合齒輪裝置提供了非常高的效率。這種高效率是通過與壓力相關的間隙密封以及高精密的制造技術實現的。
力士樂外嚙合齒輪泵有四種機座大小：平臺 B、F、N 和 G。在一個平臺中通過不同的齒輪寬度實現不同排量。這些泵有標準，高性能，SILENCE和SILENCE PLUS版本。通過各種法蘭，軸，閥組件和多個泵組合，可以創建更多的設計變體。
結構款式
外嚙合齒輪泵主要由安裝在軸承襯套中的齒輪對以及帶有前蓋和端蓋的殼體組成。
通常用軸密封件密封的傳動軸穿過前蓋。軸承力由滑動軸承吸收。它們專為高壓而設計，具有出色的緊急運行性能-尤其是在低速情況下。
齒輪有12個齒。這使流速脈動和噪音輻射保持較低。壓力室的密封件取決于工作壓力。這樣可實現高效率。在齒腔中產生的工作壓力在特別設計的壓力場中被導向軸承襯套的外部，從而將它們緊緊地壓在齒輪上。施加的壓力場受到特殊密封件的限制。通過根據壓力在齒輪和殼體之間設置的小間隙來確保齒輪到殼體的圓周上的密封件。
德國力士樂REXROTH外嚙合齒輪泵訂貨號和型號：
0510725167 AZPG-22-032RCB20MB
0510725166 AZPG-22-028RCB20MB
0510725170 AZPG-22-045RCB20MB

力士樂REXROTH齒輪泵
0510725165 AZPG-22-025RCB20MB
25 cm^3/轉, 右轉, 錐體 1:5, 矩形法蘭，直徑 105 mm, 用于螺紋接頭 ISO8434-1 的方形法蘭
液壓泵，外嚙合齒輪泵，液壓齒輪泵
外嚙合齒輪泵的關鍵任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了避免不必要的高熱損失，人們尋求高效率的機組。這些是通過壓力依賴的間隙密封和高精度制造技術實現的。
基于大批量生產的始終如一的高質量
根據ISO或SAE和客戶特定解決方案的傳動軸
使用壽命長
高負載滑動軸承
端口連接：法蘭連接或螺紋連接
產品屬性
流量[l/min] 75
標稱尺寸[cm?/rev] 25
間歇壓力[bar] 280
轉速[rpm] 3000
傳動軸 圓錐1:5
旋轉方向 順時針旋轉
前蓋 矩形法蘭?105 mm
外殼材料 鋁
噪音水平 標準噪聲級
產品中心 外齒輪裝置
功能 泵
模型 G型（22.5…56立方厘米/轉）
系列 軸承直徑?18mm
版本 耐腐蝕，固定
端口連接 用于安裝ISO8434-1的矩形法蘭
密封材料 NBR
后蓋 標準
重量[kg]9.7

力士樂二位三通電磁球閥M-3SEW6U37/420MG24N9K4/B18
