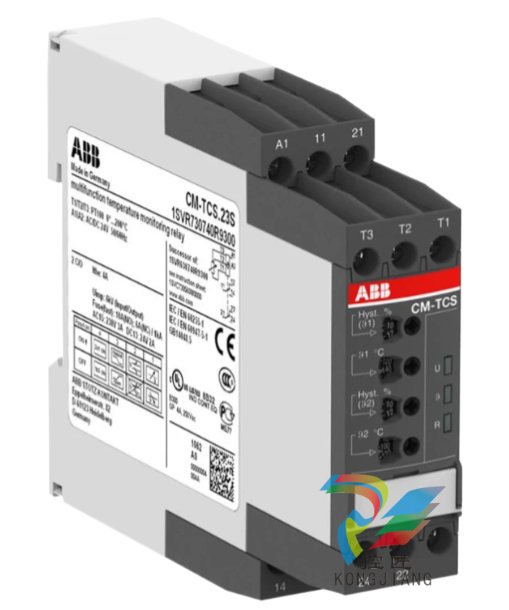

溫度監控繼電器 CM-TCS 通過 PT100 傳感器監控超溫、欠溫或兩個閾值之間的溫度(窗口監控)。

一旦溫度低于或超過閾值，輸出繼電器就會根據配置的功能改變位置，正面的 LED 顯示器則會顯示當前狀態。

所有設備都有兩種不同的端子型號。您可以選擇成熟的螺釘連接技術(雙腔籠式連接端子)或完全免工具的簡易連接技術(推入式端子)。

特點

可配置超溫監控、欠溫監控、溫度窗口監控等功能

通過正面操作元件進行所有配置和調節

通過直讀刻度進行精確調節

一個或兩個閾值

滯后 2-20 % 可調

工作溫度范圍 -40... 60?C

開路或閉路原理可配置

短路監控和斷線檢測

可采用螺釘連接技術或簡易連接技術

外殼材料符合最高防火等級 UL 94 W-0

DlN 導軌安裝和拆卸無需工具

1 x2 co 或 2x1 c/o （可配置 SPDT

22.5 毫米（0.89 英寸）寬

3 個 LED 用于顯示運行狀態

各種認證和批準（參見概述，文件編號 2CDC112251D0201）

功能

測量原理測量原理基于 PT100 傳感器上的壓降，其變化近似于 的電阻變化成正比。溫度監控繼電器將 溫度監控繼電器將電阻值轉換為相應的閾值。運行模式

根據兩線制和三線制傳感器的接線圖，將需要監控的傳感器連接到端子 T1、T2 和 T3 上。

根據不同的設置，設備按照開路原理運行 h - 測量值低于或超過閾值 測量值低于或超過閾值：

繼電器通電或閉路原理 g - 測量值低于或超過閾值：繼電器斷電。繼電器斷電。

所有運行狀態均由正面的 LED 指示燈顯示。
