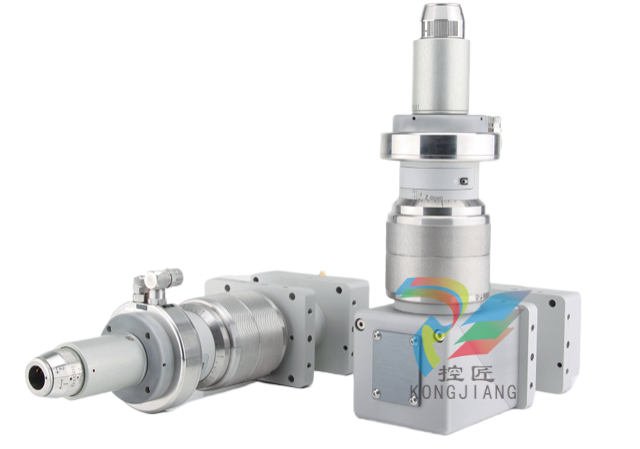

?準直模塊用于掃描頭的光纖連接

使用準直模塊可以將光纖耦合激光器直接連接到掃描頭。典型孔徑為 30 mm。

該模塊具有堅固耐用的機械耦合功能，并能對激光輻射進行光學準直，以匹配掃描頭的孔徑。

所采用的光學元件適用于多 kW 激光功率，并能適應各種光束質量。

準直模塊獨特功能

堅固的外殼（水冷式入口孔;不銹鋼）

手動調節準直光學元件，包括刻度環

可選帶或不帶攝像頭端口（90?/180? 型號）

在 90? 配置下可連接高溫計、視覺和 OCT

額外的分束器和帶 C 接口的相機適配器可作為附加組件提供（用于 90? 配置）

靈活的安裝方式

準直光學元件前的可更換保護窗

對紅色導向激光器具有良好的透射率

光學元件適用于數千瓦的激光功率

典型應用：

- 焊接、微焊接

- 切割

- 快速成型、增材制造

典型行業

- 汽車

- 機械工程和金屬加工

布局和工作原理

設計堅固的準直模塊包括一個適配器，用于將模塊和掃描系統安裝到機器上。可從四面進行安裝，具有高度的集成靈活性。

提供用于激光耦合的各種光纖適配器。水冷不銹鋼光束入口孔即使在使用去離子水時也不會被腐蝕。

刻度環便于手動調節可移動準直光學鏡。這樣就可以根據掃描系統的標稱工作距離精確設定聚焦位置，并對公差進行補償。

外殼

準直模塊堅固的外殼具有防塵和防濺功能，尤其是在與掃描頭的連接處。

與掃描頭的連接處。準直光學鏡頭前的可更換保護窗還能在更換光纖時保護鏡頭單元免受灰塵滲入。

這確保了在工業環境中的長使用壽命。

可選攝像頭端口

準直模塊可選配相機適配器，用于過程控制或工件位置檢測。

工件發出的光通過集成的分光鏡從激光光束路徑中耦合出來，并被引向觀察端口。

然而，激光本身幾乎完全被分束器反射，從而在光纖入射和出射之間形成 90? 角。
