規格

零件編號：IS220PDIOH1B
制造商：通用電氣
產品類型：離散 I/O 包
系列：Mark VIe

IS220PDIOH1B 是一個 I/O 包，是 GE Speedtronic MKVIe 燃氣輪機控制器的一部分。

帶有端子板（附件）組合的離散 I/O 包IS220PDIOH1B經批準可用于危險場所。

環境溫度額定值為 -30 至 65 攝氏度（-22 至 149 華氏度）。

Mark VIe 控制系統是一個多功能平臺，可用于廣泛的應用。它支持具有高速網絡輸入/輸出 （I/O） 的單工、雙路和三路冗余系統。

對于診斷的編程、配置、趨勢分析，ControlST 軟件套件可與 Mark VIe 控制器和相關系統配合使用。

IS220PDIOH1B單元是通用電氣 Speedtronic Mark VI/VIe/VIeS 燃氣輪機控制模塊的離散 I/O 套件的一部分，其附件組合已獲準在危險場所使用。

當IS220PDIOH1B型號在所選系統中運行時，它與多個端子板一起使用;使用的一些端子板標記如下：

ISx0yTDBSH2A

ISx0yTDBSH8A

ISx0yTDBTH2A

ISx0yTDBTH8A

這些端子板擴展了PDIO包的功能，因為之前的PDIO包只能與兩個附件端子板一起工作。端子板被標記為本質安全設備繼電器觸點端子板。

該裝置包含兩個以太網端口、一個本地處理器和一個數據采集板，用于 GE Mark VI Speedtronic 系列。

2004 年推出的 Mark VIe I/O 套件的電子技術已經過時。

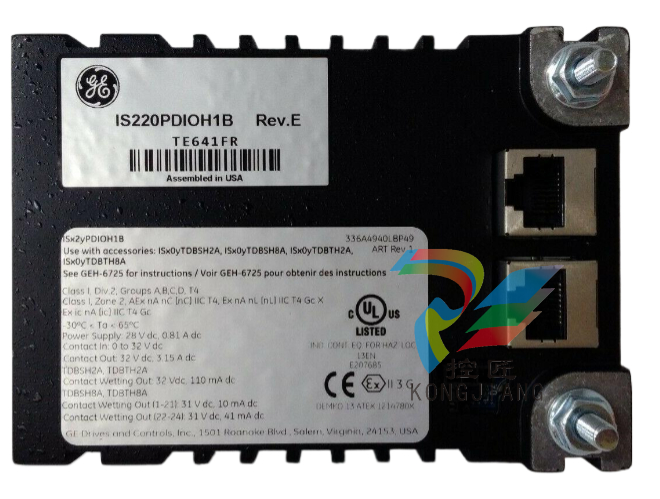

IS220PDIOH1B 的前面板包括用于設備電源的兩個以太網端口的 LED 指示燈和一個“attn”LED。附加 LED 與繼電器連接相關。

IS220PDIOH1B 的最小額定電壓為 27.4 VDC，而標稱額定值為 28.0 VDC。

該裝置及其相關的端子板具有必須遵循的特定現場接線連接說明，包括電線尺寸和螺絲扭矩。

在IS220PDIOH1B上使用 TDBS 或 TDBT 板時，有 24 個現場端子。

所有正極端子都標記為接觸潤濕輸入。模型上的每個端子在負端子和正端子之間都不同。

關于IS220PDIOH1B的常見問題

什么是IS220PDIOH1B模型?

IS220PDIOH1B模型是離散輸入/輸出 (I/O) 模塊或電池組。它與 ISx0yTDBS2A/TDBSH8A 或 ISx0yTDBTH2A/TDBTH8A一起使用。

與 ISx0yTDBS_8A/TDBT_8A 附件板相比，PDIOH1A上使用的標準 IS200TDBT/TDBS 板之間有什么區別?

兩種模型之間沒有極端的差異。這些端子板都用于危險應用，并被標記為帶有實體參數的本質安全設備。使用兩個端子板的危險場所略有不同，但具有相同的功能。

IS220PDIOH1B模型可以在哪些危險場所使用?

IS220PDIOH1B 型號可用于 I 類 2 區 A/B/C/D 組、I 類 2 區 IIC 組和 ATEX 2 區 IIC 組。有關所有認證標準，請參閱所有標準的完整 GEH-6725 手冊。
