規格：

產品編號： DS200AAHAH1AED

制造商： 通用電氣

系列： Mark V LM

輸入電壓：105-132 V 交流

輸出電壓：90 至 145 V 直流

輸出電流額定值：9.5 A 直流

輸出紋波電壓：4 V p-p

功能：ARCNET LAN 連接板

輸入電壓：105-132 V 交流

輸出電壓：90 至 140 V 直流

溫度：-30 至 60?C

制造地點：

美國 可用性： 有現貨

手冊： GEH-6153

功能說明：

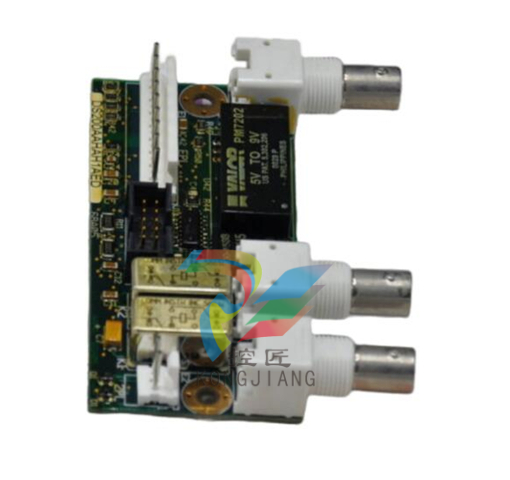

DS200AAHAH1AED 是由通用電氣制造和設計的 ARCNET LAN 連接板，是 GE Speedtronic 控制系統中使用的 Mark V LM 系列的一部分。

ARCNET 連接板 （AAHA） 為連接到 IO 內核和 HMI 的 ARCNET 電纜提供接口連接。

提供兩個 BNC 連接（通道 A 和 B）。提供了一個插頭連接器，即 APL 連接器，用于與包含 ARCNET 驅動器的板進行通信。

APL 連接器將 AAHA 板與 PANA 板上的 APL 或 BPL 連接器連接起來。兩個 AAHA 板位于 的位置 6。

附錄 B 中標記為 AAHA1 的一個 AAHA 用于 Stage Link 和操作員界面之間的 Stage。

當使用此板上的兩個 BNC 連接器時，可以將兩個獨立的 Stage Link 連接到一個控制器，也可以將另一個控制器連接到 Stage Link。

AAHA1 上的 APL 連接器連接到 PANA 上的 APL 連接器。

第二個 AAHA（在附錄 B 中標記為 AAHA2）連接到 COREBUS 鏈路，該鏈路允許控制引擎與 IO 內核通信。

COREBUS 是用于 Mark V LM 控制器 IO 通信的內部 ARCNET 鏈路的名稱。AAHA2 上的 APL 連接器連接到 PANA 上的 BPL 連接器。

特征：

拓?fù)鋵W(xué)：ARCNET支持總線和星形拓?fù)洹Ｔ诳偩€拓?fù)渲校性O(shè)備共享一個公共通信介質，而在星形拓?fù)渲校總€設備都連接到一個中心集線器。

數據傳輸速率：ARCNET 通常以 2.5 Mbps（兆比特/秒）或 10 Mbps 的速度運行，具體取決于版本和實現。它可能不如一些現代 LAN 技術快，但適合當時。

介質訪問控制：ARCNET使用令牌傳遞協議進行介質訪問控制。令牌從一個節點傳遞到另一個節點，允許持有令牌的節點傳輸數據。

布線：ARCNET 中使用的電纜可能會有所不同，但通常采用同軸電纜。使用的電纜和連接器類型可能取決于 ARCNET 的具體實施和版本。

網絡大小：ARCNET網絡可以支持有限數量的節點，通常從十幾個到幾十個設備不等。這使得它適用于較小的網絡。

尋址：ARCNET設備被分配有唯一的地址，以實現網絡內的通信。這些地址用于識別數據包的源和目標。

可靠性：ARCNET以其確定性和可預測的行為而聞名，使其適用于實時應用。令牌傳遞協議有助于確保對網絡的受控訪問。

協議棧：ARCNET有自己的協議棧，包括物理層、數據鏈路層和網絡層的一部分。它與更常見的 TCP/IP 協議棧不直接兼容。
