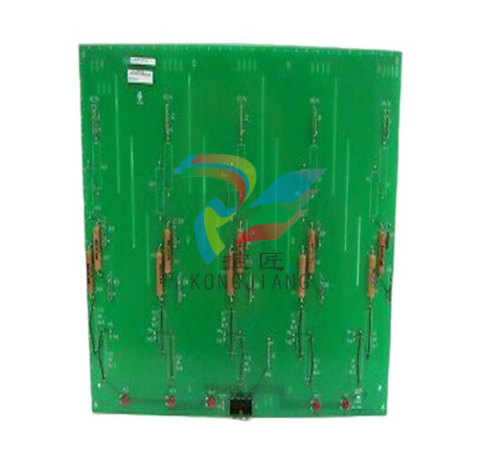

電壓反饋縮放板 DS200NATOG2A 與 LS2100 系列中的其他兩個板一起使用，一個柵極分配狀態板和一個 VME 背板板。

該型號有五個字符串輸出，連接到單個 20 針帶狀接頭。

DS200NATOG2A NATO板是通用電氣生產的電壓反饋縮放板。

該模型是第二組變異的一部分。該模型的目的是衰減 SCR 電橋上的交流和直流電壓。

當DS200NATOG2A模型執行了這些功能時，它將確保準確推導電橋電壓反饋。

如上所述，DS200NATOG2A 模型是一個 G2 單元，它將用兩個跳線代替兩個底部電阻器，使模型每串有四個電阻器。

該板的輸出通過連接到 20 引腳帶狀接頭的五根燈串進行。

此外，還有幾種MOV（金屬氧化物壓敏電阻）可以防止在輸入電壓存在時帶狀電路中斷時輸出電壓過高。

工作所需的負載電阻器位于連接的柵極分配狀態板上，而不是 NATO 板上。

電壓反饋感應板 DS200NATOG2A 型的衰減器電壓由刺連接器和跳線設置，用于 NATO 的 G2 變體;

 有多個 VLG 和 VLL 輸入，其中一個 VLL 輸入為 2200，VLG 輸入為 1270.17，這些輸入的 VLG 輸出為 1.905。

對于這些特定的輸入，有幾個導線跳線、兩個電阻器和一個輸入刺連接器 JxA。

DS200NATOG2A模型使用了多個機構的批準;這些認證是 CSA、EC 和 UL 標準，用于控制和已知瞬態。

關于DS200NATOG2A的常見問題

DS200NATOG2A板是什么樣的型號?

DS200NATOG2A板是電壓反饋縮放板 (NATO)。

DS200NATOG2A板上有五個電阻串，它們的用途是什么?

電阻串的主要用途是與交流和直流輸入一起使用。每根弦都有三個刺連接器，最終總共有 15 個輸入點。每個強力還有兩個可選的跳線器。

G1 和 G2 北約板之間有區別嗎?

是的!G1 板每串包含 6 個電阻器，而 G2 用兩個跳線代替兩個底部電阻器，每串只有 4 個電阻。

DS200NATOG2A板的輸出是如何包含和連接的?

用于交流和直流電壓的五個燈串的輸出連接到一個 20 針帶狀接頭，有一個金屬氧化物壓敏電阻，用于幫助防止每串燈串過高，以防輸出帶狀電路中斷。

DS200NATOG2A上的字母數字目錄號是做什么用的?

板上的數字用于在需要更換時幫助識別正確的部件。
