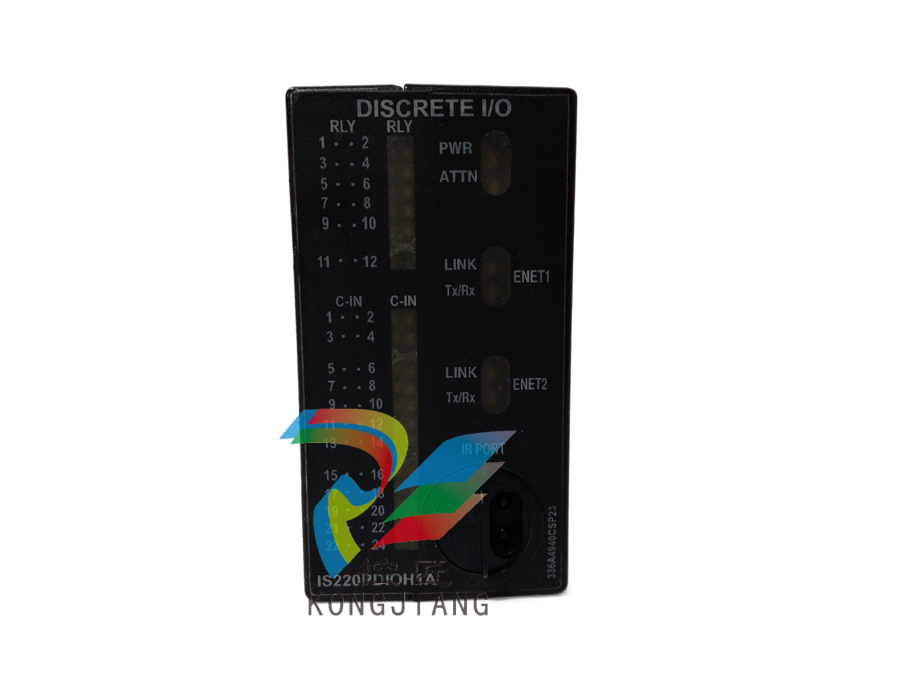

IS220PDIOH1A 是通用電氣制造和設計的分立式輸入/輸出模塊，是分布式控制系統中使用的 Mark VIe 系列的一部分。一個或兩個 I/O 以太網網絡與離散輸入/輸出端子板之間的電氣鏈路由離散輸入/輸出 （PDIO） 包提供。該套件包括一個專門用于分立輸入/輸出功能的采集板和一個由所有 Mark VIe 分布式 I/O 包共享的處理器板。該電池組可以接受多達 24 個觸點輸入，管理多達 12 個繼電器輸出，并獲得特定于端子板的反饋信號。

功能描述

PDIO的電壓能力由連接的端子板決定。三針電源輸入和兩個 RJ45 以太網連接器用作電池組的系統輸入。DC-62連接器直接連接到相應的端子板連接器，用于離散信號的輸入和輸出。LED 指示燈用于顯示視覺診斷信息。

在功能方面，PDIO等同于將PDIA和PDOA I/O包組合成一個單元。它安裝在用于單工應用的 TDBS 端子板上，該端子板是 SRLY 繼電器端子板和 STCI 觸點輸入端子板的混合體。

它安裝在用于 TMR 應用的 TDBT 端子板上，當與 WROB 選件結合使用時，可提供端子板與 TBCI 觸點輸入端子板結合的功能。下圖顯示了在TDBT端子板上安裝三個PDIO包時建立的連接。

兼容性

用于TMR PDIO應用的分立觸點輸入/輸出端子板TDBT和用于單個PDIO應用的TDBS均與PDIOH1A兼容。

IS220PDIOH1A安裝

牢固地安裝選定的端子板。

將端子板連接器直接連接到PDIO I/O包。

使用以太網端口旁邊的螺紋螺柱以機械方式固定電池組。螺柱滑入為端子板的特定樣式制作的安裝支架中。

不應通過移動支架的位置對電池組和端子板之間的 DC-62 引腳連接器施加直角力。在產品的使用壽命期間，只需進行一次調整。

根據機器的設置，連接一根或兩根以太網線。任一端口都將允許電池組運行。使用雙連接時，習慣上將 ENET1 鏈接到連接到 R 控制器的網絡。

將電池組一側的連接器連接到電源，為電池組供電。由于 I/O 包具有固有的軟啟動功能，可調節電源應用中的電流浪涌，因此在插入電纜之前關閉電源并非必要。

如有必要，請使用 ToolboxST* 程序設置 I/O 包。

IS220PDIOH1A操作

每個 Mark VIe 以太網 I/O 包或模塊共享一個處理板。它包含以下內容：

具有閃存和 RAM 的快速 CPU。

兩個 10/100 以太網端口，已連接且完全獨立。

硬件復位電路和看門狗定時器。

內部溫度傳感器。

顯示狀態的 LED。

通過電子方式讀取其他板上的 ID 的能力。

帶電流限制器和軟啟動功能的輸入電源連接器。

本地電源，具有監控和排序功能。

I/O 包或模塊功能特定的采集板連接到處理器板。當施加輸入電源時，軟啟動電路會使處理器板上的可用電壓上升。處理器復位已關閉，本地電源將按順序打開。完成自檢程序后，處理器從特定于 I/O 包或模塊類型的閃存中加載應用程序代碼。為了驗證應用代碼、采集板和端子板是否正確匹配，應用代碼將讀取板 ID 信息。

當匹配良好時，處理器會通過請求網絡地址來啟動以太網連接。動態主機配置協議 （DHCP）（行業標準）和終端板的唯一標識符都用于地址請求。以太網啟動后，CPU 運行應用程序，對板載邏輯進行編程，并允許采集板開始工作。

特性

封裝內輸入隔離：光隔離至 1500 V

輸入濾波器：硬件濾波器，4 ms

交流電壓抑制：60 V rms

中繼指令通道數：12

輸入通道數量：24 個 DI 和 12 個 C 型

工作溫度：0 至 60?C

產品類型：處理器板

尺寸：15.875 厘米高 x 10.795 厘米寬

什么是IS220PDIOH1A？

IS220PDIOH1A是由通用電氣制造和設計的分立式輸入/輸出模塊。

模塊的功能是什么？
它通過電氣接口將一個或兩個 I/O 以太網連接到離散 I/O 端子板。

該產品是否與 TMR 系統兼容？
是的，該板可用于 TMR 系統。

模塊的工作溫度是多少？
工作溫度范圍為 0 至 60 攝氏度。
