規格

產品編號： DS200PTBAG1A
制造商： 通用電氣
系列： Mark V LM
產品類型： 端子板
可用性： 有現貨
制造國家/地區： 美國
手冊： GEH-6153

功能描述

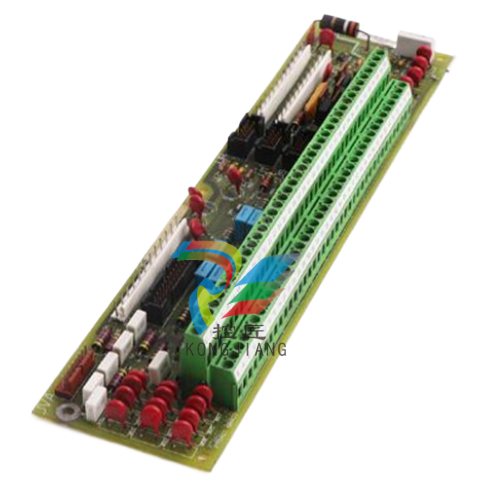

DS200PTBAG1A 是通用電氣制造的保護性核心端子板，是燃?xì)廨啓C(jī)控制系統中使用的 Mark V 系列的一部分。

內核的信號由位于內核中的保護終端模塊 （PTBA） 端接。連接到TCEB板的PTBA端子板上是高壓和低壓軸速度、火焰檢測、發電機和總線電壓以及發電機電流的輸入信號。

核心還連接到速度信號。核心中的渦輪跳閘 （TCTG） 板是在 PTBA 端子板讀取外部跳閘輸入信號、發電機和總線信號以及發電機斷路器合閘信號后直接寫入的。

通過PTBA端子板，TCTG板將跳閘輸出信號和發電機斷路器閉合信號寫入設備。

使用 PTBA 板上的硬件跳線，TCEB 板的音頻警報器（喇叭）通電。

PTBA 連接器：

JJR - 將高壓和低壓軸速信號寫入鐵芯中的TCQE板。

JM - 讀取和寫入內核中的 TCTG 板的緊急跳閘輸出，以及發電機斷路器信號 （52GL）。

JN - 在核心中的 TCTG 板中讀取和寫入外部跳閘信號，將使能信號寫入喇叭，并讀取和寫入發電機斷路器信號 （G125P）。

JU - 將聲音警報（喇叭）啟用、火焰檢測和緊急超速信號寫入核心中的 TCEB 板。

JV - 將 PT 和 CT 電流信號以及發生器和總線電壓信號寫入內核中的 TCEB 板。

JVA - 將 P1 內核中 TCEB 板的 335 V 直流電分配到火焰檢測設備。

JJS/T - 不常用。

GE 終端板 DS200PTBAG1A 具有 2 個接線端子，每個接線端子中有 72 根信號線的端子。

它還包含 3 個 10 針連接器。10 針連接器的 ID 為 JJR、JJT 和 JJS。

它還包含用于 6 根信號線的接線柱。就其尺寸而言，GE 端接板DS200PTBAG1A高 3 英寸，寬 11.5 英寸，每個角都有 1 個孔，用于將板連接到驅動器內的板架上。

由于連接到電路板上的信號線和帶狀電纜眾多，因此最佳做法是確定信號線在電路板上的連接位置，并計劃將電線連接到替換板上的相同連接器。

如果未能將信號線連接到相同的端子，則在將信號線連接到正確的端子時，驅動器的停機時間將會增加，這將給現場操作帶來不便并降低生產率。

為防止這種情況發生，請?jiān)谒行盘?hào)線和帶狀電纜仍連接的情況下檢查驅動器上的舊板。使用端子 ID 在信號線上標記它們連接的位置。

1 個接線端子的 ID 為 TB1，另一個為 TB2。要識別特定終端，請使用終端的數字 ID。例如，TB1 27是TB1接線端子27上的端子。

TB2 70 是 TB2 接線端子上的端子 70。您可能會發現創建用于標記 ID 的標簽會很有幫助。

該DS200PTBAG1A保護端接板在其組裝中使用了一些可定制的硬件，其中最明顯的是其可手動移動的硬件跳線。

該跳線已包含在此DS200PTBAG1A保護終端模塊的組裝中，因?yàn)樗刂拼送ㄓ秒姎猱a(chǎn)品標配的聲音警報或喇叭。

要使此 PTBA 縮寫端接模塊組件中包含的喇叭靜音，DS200PTBAG1A板管理員必須完全卸下上述硬件跳線。

該DS200PTBAG1A保護端接板在相關 Mark V 系列板 TCEB 和 TCTG 的規范功能中起著至關重要的作用。

該DS200PTBAG1A保護端接模塊在其標準普通樣式印刷電路板涂層下應得到相對良好的保護，這是防止日常磨損的基本保護。
