說明

伍德沃德 2301A 的 9905/9907 系列可控制由柴油機、汽油機、蒸汽輪機或燃氣輪機驅動的發電機的負載分擔和速度。

這些動力源在本手冊中稱為 "原動機"。

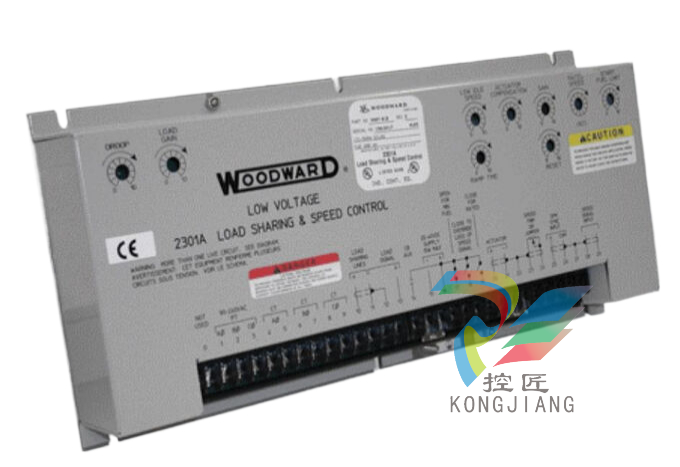

控制器安裝在鈑金機箱內，由一塊印刷電路板組成。所有電位器均可從機箱前部觸及。

2301A 提供等時或下降模式控制。

等時模式用于恒定原動機速度：

? 單原動機運行；

? 在隔離總線上由伍德沃德負載分擔控制系統控制的兩個或多個原動機；

? 負載由自動功率傳輸和負載 (APTL) 控制裝置、進出口控制裝置、發電機負載控制裝置、過程控制裝置或其他負載控制附件控制的無限母線上的基本負載。

減速模式用于將速度控制作為負載的函數：

? 無限總線上的單主電機運行或

? 兩個或多個原動機并聯運行。

以下是 2301A 系統控制單個原動機和發電機所需的典型硬件示例：

? 一個 2301A 電子控制器

? 用于低壓型號的 20 至 40 伏直流外部電源；用于高壓型號的 90 至 150 伏直流或 88 至 132 伏交流外部電源

? 用于定位燃油計量裝置的比例執行器

? 用于測量發電機負載的電流互感器和電位互感器。

應用

2301A 9905/9907 系列電子控制器具有開關可選速度范圍。這些控制器中的任何一種型號都可設置為在下列額定速度范圍內運行：

? 500 至 1500 赫茲

? 1000 至 3000 赫茲

? 2000 至 6000 赫茲

? 4000 至 12 000 赫茲

這些控制器可用于正向或反向動作應用，并可與單個或串聯執行器配合使用。

可提供三種不同執行器電流范圍的型號，以及高壓型號（90 至 150 伏直流或 88 至 132 伏交流，45 至 440 赫茲）和低壓型號（20 至 40 伏直流）。高壓型號在正面有標識，低壓型號則沒有。

在反向作用系統中，當執行器電壓降低時，執行器需要更多燃料。致動器完全失壓時，致動器將滿油。

這就允許備用機械球頭調速器進行控制，而不是像直動式系統那樣關閉原動機。

還提供可選的減速斜坡。有此選項時，從額定轉速到空轉轉速的斜坡時間約為 20 秒。如果沒有該選項，則會立即減速。
