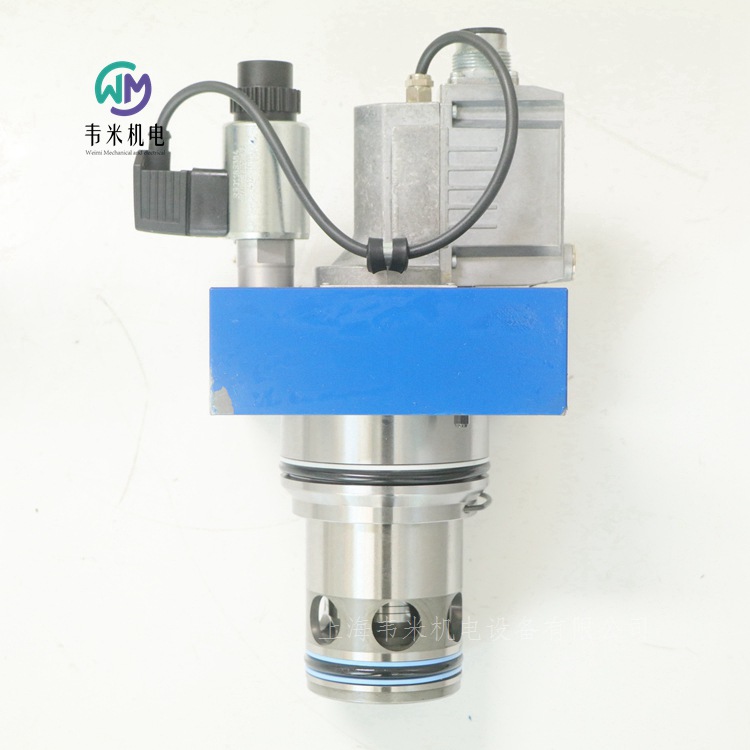

德國REXROTH比例節流閥2WFCE50S1500L-10/M/24G1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥
2WFC; 2WFCE
溫度范圍  -20 … 60℃
大工作壓力  420bar
大回流壓力  100bar
建議粘度范圍  20 … 100mm?/s
二位二通型號
強度：
-油壓阻力高為 420 bar
-高耐振度（符合 DIN EN60068-2）
-環境溫度高為 60 ?C
度：
-響應靈敏度高，滯后低
可靠性：
-質量高，設計成熟
標準化：
-安裝尺寸符合 ISO 7368
-連接器/接口
柔性：
-可與壓力補償器連接，可提供壓力補償流量控制
安全性：
-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置
設置
2WFCE 型先導式比例方向閥基本構成包括：
蓋
主級
帶比例電磁鐵的先導控制閥
帶位置傳感器和模擬接口的集成電子元件
集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）。控制偏差修正前，將通過控制值成比例地控制行程及節流孔橫截面。
為保證正常運行，必須遵守以下條件：
流向 A → B（X 連接到 A）
流向 B → A（X 連接到 B）
電源電壓故障
如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。
流量控制功能
先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。
集成電子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：
電源電壓 UB > 18 V DC
線圈連接未中斷
控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）
如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的“準備就緒”信號設置為 0 V。
2. 理論值輸出信號
電氣接口“A1”（插腳 F）和“B1”（插腳 6）
“A1”：0.35 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置
“B1”：0 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置
電氣接口“G1”（插腳 6）
4 mA ... 20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置
注意：
電子元件接口“A1”
在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門
在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用
在開口方向的電氣接口“B1”和“G1”：
若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門
在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門
德國力士樂REXROTH比例流量閥訂貨號和型號：
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901424816 2WFCE16S125L-10/M/24B1
R901388124 2WFCE25S220L-10/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-10/M/24G1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

力士樂REXROTH固定排量葉片泵
PVV
機座大小 1, 2, 4, 5
規格 18 … 193
組件系列 1X
大工作壓力 210 bar
大排量 193.4 cm?
大流量 285 l/min
固定排量
軸的液壓卸荷可延長軸承壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
可以選擇壓力油口的位置
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
雙泵
非常緊湊的結構
壓力油口位置可單獨進行選擇
型號 PVV 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。
通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件，壓力油口位于法蘭殼體內；對于背部泵安裝套件，壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。
德國力士樂REXROTH葉片泵訂貨號和型號：
R900940633 PVV1-1X/018RA15UMB
R900947492 PVV2-1X/045RA15UVB
R900940587 PVV21-1X/040-018RA15DDMB
R900940260 PVV1-1X/027RJ15UMB
R900935466 PVV2-1X/068RA15DMB
R900941691 PVV2-1X/068RJ15DMB
R900939526 PVV1-1X/036RJ15UMB

力士樂REXROTH葉片泵PVV1-1X/036RJ15UMB
液壓泵R900939526 PVV1-1X/036RJ15UMB
恒定排量，標稱尺寸36 cm?，壓力210 bar，右轉，600-1800 min-1，安裝法蘭SAE-B
中壓泵。低噪音和低脈動水平。效率好。適用于工業應用。
鑄鐵外殼
定葉片泵
用于開路的工業應用
帶NBR密封
產品特性
類型 定量
標稱尺寸[cm?] 36
壓力[bar] 210
體積流量[l/min] 53
控件 沒有
電源電壓 24伏直流電
旋轉方向 順時針方向的
軸端 齒輪22-4，13T 16/32 DP，ISO 3019-1
固定 符合ISO 3019-1的2孔安裝法蘭101-2
標準 UAE
連接類型、工作連接 法蘭連接
壓力流體 HLP
密封件 NBR
重量[kg] 12.44

力士樂REXROTH固定排量葉片泵
PVQ
機座大小 1, 2, 4, 5
規格 18 … 193
組件系列 1X
大工作壓力 210 bar
大排量 193.4 cm?
大流量 285 l/min
固定排量
軸的液壓卸荷可延長軸承壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
可以選擇壓力油口的位置
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
雙泵
非常緊湊的結構
壓力油口位置可單獨進行選擇
型號 PVQ 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。在結構設計方面，型號 PVQ 尤其適用于行走機械應用。控制板的特殊設計實現對轉子熱膨脹的補償并可應對壓力突變。由于控制板分為彈性盤 和蓋板，因此形成背壓腔，用于抵消排液器中的壓力。這樣可確保轉子和彈性盤之間的作用，從而實現佳容積效率。
通過在一個萬向節軸上安裝兩個泵安裝套件來形成雙泵。油入口通過位于中心殼體的一個聯合吸油口實現。油出口分別由兩個泵安裝套件實現。對于前部泵安裝套件，壓力油口位于法蘭殼體內；對于背部泵安裝套件，壓力油口位于蓋板內。大型泵安裝套件始終位于法蘭殼體側。機座大小相同的泵安裝套件不能用作雙泵。
德國力士樂REXROTH葉片泵訂貨號和型號：
R901061921 PVQ2-1X/045RA15UVB
R900932961 PVQ4-1X/098RA15UMC


力士樂REXROTH固定排量葉片泵
PVH
固定排量
機座大小 1, 2
規格 16 … 79
額定壓力 290 bar
大壓力 320 bar
排量 15.9 … 79.3 cm?
液壓平衡傳動軸的使用可獲得較長的軸承使用壽命
由于液壓卸載葉片導致的低磨損
低工作噪音
具備可更換式泵插件，便于維修
高效
吸油口位置可選
順時針或逆時針驅動旋轉方向
傳動軸可選柱形軸或花鍵軸
用途：
適用于具備較高工作壓力的驅動器，例如，壓彎機
型號 PVH 的液壓泵是具有恒定排量的葉片泵。在定子環 中運轉的轉子 位于傳動軸 的齒廓上。轉子所在的槽能夠容納在轉子旋轉產生的離心力作用下貼緊定子環內表面的葉片。排液器室側面由控制板密封。由于定子環的雙偏心設計，因此，在所有情況下，在兩個吸油腔體的反向存在兩個壓力腔，用于進行軸的液壓卸載。因此，其僅須傳遞扭矩。葉片在通路中通過吸油范圍進行部分卸載。此類卸載產生的磨損影響小，且確保高效。通過簡單拆除蓋板，可在無需自鐘形罩上拆除殼體 的情況下，拆除泵插件（包括轉子、葉片、定子環和控制板）。這樣可以實現對泵的快速維護和修理。



力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R900952165 4WSE2EM6-22/5B9ET315K17EV
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 48 l/min
特征
用于控制位置、力、壓力或速率的閥
2 檔式伺服閥，帶機械反饋
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
閥和集成控制電子元件已進行調節和測試
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
4WS(E)2EM 6-2X/…
此型號的閥門是電動操作式二級伺服方向閥，其油口安裝面符合 ISO 4401-03-02-0-05 標準。 它們主要用于控制位置、力、壓力或速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。壓差導致閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變為零。
因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
用于外部控制電子元件的型號 4WS2EM 6-2X/…
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
帶有 OBE 的型號 4WSE2EM 6-2X/…
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件。它們與位于力矩馬達蓋帽中的連接器相連接。
德國力士樂REXROTH伺服閥訂貨號和型號：
R900952166 4WSE2EM6-2X/10B9ET315K17EV

力士樂REXROTH四通型號的方向伺服閥
4WS.2E...
R901066145 4WS2EM10-52/75B11ET315K8DV
規格 10
組件系列 5X
大工作壓力 315 bar
大流量 180 l/min
用于控制位置、力、壓力或速率的閥
帶機械反饋或機械和電氣反饋的二級伺服閥
第 1 級噴嘴/擋板放大器
用于底板安裝：孔圖按 ISO 4401
干燥的控制電機，液壓液不得弄臟電磁鐵間隙
也用作 3 通結構
無磨損控制閥芯復位元件
在外部控制或通過集成電子元件 (OBE) 控制
閥和集成控制電子元件已進行調節和測試
帶液動力補償的控制閥芯
中心固定的控制閥套，因此對溫度和壓力的敏感性很低
控制閥套上的壓力腔帶有間隙密封，因此無密封圈磨損
第 1 級的過濾器可從外部自由檢修
產品說明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型閥門是電動操作的 2 級伺服方向閥。它們主要用于控制位置、力和速率。
這些閥門由機電轉換器（力矩馬達）、液壓放大器（原理：噴嘴擋板）和套筒（第二級）中的控制閥芯（通過機械反饋連接到力矩馬達）組成。
力矩馬達線圈上的電氣輸入信號通過磁體產生作用于電樞的力，并與彈性管 一起產生扭矩。這導致通過螺栓連接到彈性管的擋板從兩個控制噴嘴之間的中心位置移開，并且在控制閥芯的前側產生壓差。該壓差導致控制閥芯改變位置，并導致壓力油口連接一個執行機構油口，同時，另一個執行機構油口連接到回流油口。
控制閥芯通過彎曲彈簧（機械反饋）連接到擋板或力矩馬達。控制閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力矩馬達的電磁扭矩達到平衡并且噴嘴擋板系統的壓差變為零。
因此，控制閥芯的行程和伺服閥的流量是與電氣輸入信號成比例來控制的。必須注意的是，流量取決于閥壓降。
外部控制電子元件，4WS2EM10-5X/... 型（單獨訂購）
外部控制電子元件（伺服放大器）操作閥門并放大模擬輸入信號（控制值），以便通過輸出信號以流量控制形式驅動伺服閥。
集成控制電子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的控制電子元件 (10)。它們與力矩馬達蓋帽相連接。閥零位可以通過可從外部檢修的電位計進行調整。
4WSE2ED10-5X/...
對于通過復位彈簧的機械控制，此類型的閥門還配備有電氣閥芯位置檢測和控制裝置。控制閥芯位置由感應式位置傳感器確定。由集成控制電子元件將位置傳感器信號與控制值相比較。任何可能的控制偏差都進行電氣放大，并且作為控制信號饋送到力矩馬達。具有附加電氣反饋時，與純機械型號相比，電氣控制器放大率可在較小信號范圍內達到較高動態值。另外提供的機械反饋可確保在電源故障時，閥芯位于零范圍內。
閥門僅與集成控制電子元件配合使用。閥零位可以通過可從外部檢修的電位計進行調整。
注意：更改零電位可能導致系統損壞，故只能由的人員執行。
德國力士樂REXROTH伺服閥訂貨號和型號：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R900949285 4WS2EM10-52/30B11ET315K31EV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900243941 4WS2EM10-52/75B11ET315K31DV
R900931560 4WS2EM16-25/150B12ET315K8DM


力士樂REXROTH伺服方向閥 4WS2EM10-5X/30B11ET315K31EV
R900949285 4WS2EM10-52/30B11ET315K31EV
規格 10，外接放大器，?15 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠、快速地調節油流方向。通過內部活塞位置反饋實現高精度
噴嘴、帶擋板的閥門
直動式
連接圖 ISO 4401-05-05-0-05
壓力 [bar] 315
連接類型 板材結構
額定流量 [l/min] 30
標稱尺寸 10
驅動類型 電氣帶外接電子元件
連接數 4
開關位置數 3
電源電壓 ?15 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 3.6


力士樂REXROTH單向閥
Z1S 6
規格 6
組件系列 4X
大工作壓力 350 bar
大流量 40 l/min
用于垂直疊加的疊加閥
- 作為角閥
- 作為直通閥
油口安裝面符合 ISO 4401-03-02-0-05
多種單通道和雙通道阻塞功能
由于閥心采用高性能塑料制成，因此具有的密封性
防腐蝕設計
通過更換外部密封圈可輕松調節為用于特殊液壓油
帶測量油口，可選
可應要求作為單向節流閥提供
Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。
它可用來無泄漏地阻塞一個方向上的流量，同時允許相反方向上的自由回流。
閥心的行程受塑料彈簧座的限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時，彈簧將閥心保持在閉合位置。
與直通閥相比，角閥多可以連通或關閉三個內部通道。由保護塞實現止擋和密封功能。
注意：
對于藍色塑料彈簧座安裝在閥板側時采用的所有安裝位置，均不會在此位置使用額外的密封圈！
在組件側，密封圈（常見）用于密封下游安裝的裝配。
已安裝的塑料彈簧座具有密封功能，不予以拆除或損壞。
德國力士樂REXROTH單向閥：
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901124305 Z1S6T15-41/V
R901086059 Z1S6T30-40/V

力士樂REXROTH單向閥Z1S6T05-4X/V
R901086058 Z1S6T05-40/V
高功率范圍的工業液壓閥。在選定的連接處可靠地切斷油流。
開啟壓力0.5巴
閥座閥
直接操作
產品特性
連接圖像 ISO 4401-03-02-0-05
產品系列 Z1S6
壓力[bar] 350.
體積流量[l/min] 40
活塞符號 T1→T2
連接類型 中間組件
標稱尺寸 6
操作類型 具有機械操作
連接數 4
開關位置數量 2
電氣連接說明 0
壓力流體 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.78

博世力士樂（BOSCH-REXROTH）的液壓閥控制和調節體積流量，可以影響液壓驅動器的運動或旋轉方向的體積流量的啟動或停止、方向和數量。閥門通過各種操作方式進行控制，從而使閥門元件打開或關閉。這樣可使切換閥的切換位置固定，也可使連續閥的中間位置可調。
博世力士樂的單向閥可根據方向關閉工作通道，并支持沿相反方向流動。
力士樂REXROTH疊加式單向閥 Z1S6T05-4X/V
R901086058
公稱尺寸 6，T1 → T2，機械操作
高性能范圍內的工業液壓閥。在選定的連接處可靠地關閉油流。
座閥
直動式
開啟壓力 0.5 bar
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 40
油路符號 T1 → T2
連接類型 中間組裝
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.78


力士樂REXROTH單向閥
Z1S 10
規格 10
組件系列 4X
大工作壓力 350 bar
大流量 100 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多種單通道和雙通道阻塞功能
由于閥心采用高性能塑料制成，因此具有的密封性
防腐蝕設計
通過更換外部密封圈可輕松調節為用于特殊液壓油
由于單向閥安裝套件可單獨使用，因此可以經濟高效地更換磨損部件
帶測量油口，可選
單向節流閥，可選
Z1S 型閥是一種采用疊加閥板設計的直動式單向閥。
它可用來無泄漏地阻塞一個方向上的流量，同時允許相反方向上的自由回流。
塑料錐閥芯的行程受塑料彈簧座限制。已安裝的彈簧支持閉合運動。當沒有液壓油流通過閥門時，彈簧將塑料錐閥芯保持在閉合位置。在低壓 （0.1 x p大）時已實現佳密閉性。
注意:
對于塑料彈簧座安裝在閥板側時采用的所有安裝位置，均不會在此位置使用額外的密封圈！在組件側，密封圈（常見）用于密封下游安裝的裝配。
已安裝的塑料彈簧座具有密封功能，不予以拆除或損壞！出于整體結構考慮（預載），需要塑料彈簧座的凸出部分。隨著所含液壓油體積和溫度變化，可能會發生靜態壓力變化，這不是由閥座表面泄漏引起的。
德國力士樂REXROTH單向閥訂貨號和型號：
R901274767 Z1S10A05-2B05-2-41/F
R901280744 Z1S10P05-2-4X/F


力士樂REXROTH單向閥
S6…S30 A..-1X/...
規格 6 … 30
組件系列 1X
大工作壓力 450 bar
大流量 450 l/min
用于螺紋連接（內螺紋）
無泄漏地阻塞一個方向上的流量
具有多種開啟壓力，可選
德國力士樂REXROTH單向閥訂貨號和型號：
R900422881 S6A1.0/
R900422886 S8A1.0/
R900422888 S8A3.0/
R900420531 S10A1.0/
R900420521 S15A3.0/
R900420525 S20A1.0/

德國REXROTH比例節流閥2WFCE50S1500L-10/M/24G1
