規格

零件編號：IS220PAICH1B

制造商：通用電氣

生產國：美國產品

類型：模擬 I/O 包

系列：Mark VIe

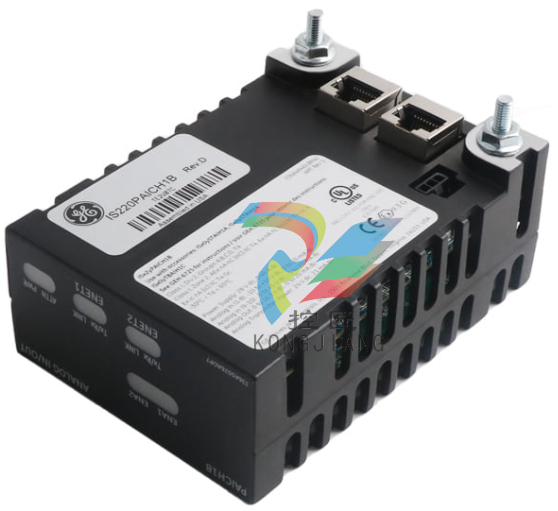

IS220PAICH1B是 Mark VIe 系列的 GE 模擬量 I/O 套件。PAIC套件用作一個或兩個I/O以太網網絡和模擬輸入端子板之間的電氣接口。

該套件包括一個由所有 Mark VIe 分布式 I/O 套件共享的處理器板和一個專用于模擬輸入功能的采集板。

IS220PAICH1B 功能說明

該套件可處理多達 10 個模擬輸入，其中前 8 個可配置為 5 V 或 10 V 輸入或 0-20 mA 電流環路輸入。

最后兩個輸入可設置為 1 mA 或 0-20 mA 電流輸入。

電流環路輸入的負載端電阻位于端子板上，PAIC感應這些電阻兩端的電壓。

PAICH1 還具有兩個 0-20 mA 電流環路輸出。PAICH2 包括額外的硬件，可在第一個輸出上支持 0-200 mA 電流。

該電池組由一個三針電源輸入和兩個 RJ45 以太網連接器供電。

輸出通過 DC-37 針連接器直接連接到相關的端子板連接器。LED 指示燈提供視覺診斷。

處理器特性

處理器板連接到專用于 I/O 包或模塊功能的采集板。當施加輸入電源時，軟啟動電路會增加處理器板上的可用電壓。本地電源按順序打開，處理器重置被禁用。

完成自檢程序后，處理器從閃存中加載特定于 I/O 包或模塊類型的應用程序代碼。應用代碼讀取板子 ID 信息，確保應用代碼、采集板和端子板都正確匹配。

自動重新配置

自動重新配置功能允許操作員更換 I/O 包，而無需手動重新配置每個包或模塊。

當控制器檢測到 I/O 包以不同的配置啟動并啟用自動重新配置功能時，將自動從控制器下載重新配置文件到 I/O 包。

引導加載、基本加載、固件和參數都已重新配置。

除非它已經具有最新版本，否則每個 I/O 包都將使用與控制器使用的配置匹配的當前配置進行更新。

模擬輸入硬件

對于所有 10 個輸入通道，PAIC 都接受來自端子板的輸入電壓信號。

模擬輸入部分 (DAC) 由一個模擬多路復用器模塊、多個增益和縮放選項以及一個 16 位模數轉換器組成。

根據輸入配置，輸入可以配置為5 V或10 V刻度信號。當配置為電流輸入時，端子板包括一個 250 負載電阻器，可在 20 mA 時產生 5 V 信號。

模擬輸出硬件

PAIC 有兩個 0-20 mA 模擬輸出，可在單工或 TMR 模式下以 18 V 兼容電壓運行。

一個 14 位 DAC 向 PAIC 的電流調節器環路發送電流基準，該環路檢測 PAIC 電池組和端子板中的電流。

每個模擬輸出電路還包括一個常開機械繼電器，用于啟用或禁用輸出操作。

該繼電器在 TMR 系統中用于移除故障輸出，從而允許其余兩個 PAIC 創建正確的輸出，而不會受到故障電路的干擾。

當自殺式繼電器停用時，輸出通過繼電器打開，使 PAIC 的模擬輸出與端子板的客戶負載短路。

IS220PAICH1B特點

通道數：每個端子板 12 個通道(10 個 AI，2 個 AO)

輸入跨度

1 - 5 V 直流、?5 V 直流、?10 V 直流或 0-20 mA(輸入 1-8)

0-20 mA 或 ?1 mA(輸入 9-10)

輸入轉換器分辨率：16 位模數轉換器

掃描時間：正常掃描 5 毫秒 (200 Hz)。請注意，最大控制器幀速率為 100 Hz

功耗：典型值為 5.3 W，最壞情況為 6.2 W

壓縮機失速檢測

30秒內檢測和繼電器操作

常見問題解答

什么是IS220PAICH1B？

IS220PAICH1B 是 Mark VIe 系列的 GE 模擬量 I/O 包

組件的典型功耗是多少？

5.3 W 是典型功耗。

板子的作用是什么？

PAIC套件用作一個或兩個I/O以太網網絡與模擬輸入端子板之間的電氣接口
