描述：

R3267系列頻譜分析儀是高性能、多功能的分析儀(具有基本功能)，可響應客戶對未來公共陸地移動通信系統的需求，并具有高C/N比。

Advantest R3267 頻譜分析儀在 2GHz 頻段?頻率跨度精度在 1% 以內，動態范圍為 -154dBc/Hz(典型值)，可對高質量數字信號進行準確、可重復的測量。

此外，其10Hz至10MHz分辨率頻段帶有濾波器，能夠在W-CDMA上執行70dB (典型值，5MHz偏移)ACP測量，使其成為測試寬帶信號的理想選擇。

最后，R3267 的頻率范圍為 100Hz 至 8GHz，甚至可以對高頻系統進行全面測量。

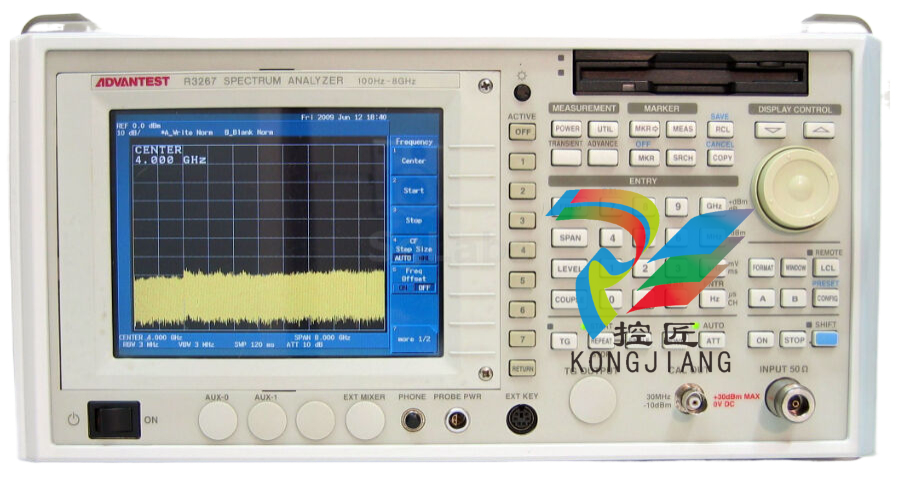

R3267 的前面板由顯示部分、電源開關/連接器部分、軟盤驅動器部分、測量部分、標記部分、保存/調用部分、顯示控制部分、ENTRY 部分、REMOTE 部分、Control 部分和 Option 部分組成。

用軟布或小刷子擦拭或刷洗表面，清除 R3267 外部的灰塵。使用刷子從面板鍵周圍清除灰塵。可以使用布去除硬化的污垢，該布已浸泡在含有溫和清潔劑的水中。

通常，從正面清潔顯示濾光片就足夠了。但是，如果濾光片內部或 LCD 表面臟污，您可以通過卸下前面的兩個螺絲并向前拉濾光片的右側部分來從 R3267 系列中分離屏幕濾光片。用一塊軟關閉清潔過濾器。

頻率范圍廣：

 R3264：9kHz 至 3.5GHz

 R3267：100Hz 至 8GHz

 R3273 :  100Hz 至 26.5GHz

  26.5GHz 至 60GHz（外部混頻器選項）

  同步頻率可達 325 GHz

 分辨率帶寬 (RBW)：

 10 Hz 至 10 MHz，5MHz（模擬）

 1 Hz 至 100 Hz（數字）

 寬動態范圍：-145dBc/Hz（2GHz 頻段，典型值）

 70dB 或更佳，用于 W-CDMA ACP 測量（5MHz 偏移，典型值）

 1?s 快速零跨度掃描

 用于移動通信的簡化自動測量

 數字調制分析選項，適用于 1G、2G 和第 3

 第一代：PHS、PDC、IS-136、GSM、DECT、EDGE、GPRS IS-95、W-CDMA/3GPP、cdma2000、藍牙

R3264/3267/3273 頻譜分析儀

R3264/3267/3273 是高性能多功能頻譜分析儀，具有必要的基本功能，可滿足下一代數字移動通信對更寬頻率范圍和更高信噪比的需求。

10MHz 分辨率帶寬，適用于寬信號范圍 提供 10MHz 的 RBW，可準確分析高速振幅調制信號的上升和下降特性。

調制信號的上升和下降特性。模擬 RBW 下至 10Hz，提供寬動態測量。

由于 R3264/3267/3273 還支持從 1 Hz 到 100 Hz 的數字分辨率帶寬 (RBW)，因此適用于高分辨率測量。

實現寬動態范圍測量 為了最大限度地提高輸入信號幅度的動態范圍，R3264/3267/3273 的輸入具有低失真特性和較低的平均噪聲電平。0dBm 信號輸入時的寬動態測量范圍為 -145dBc/Hz(2GHz 時，典型值)。

低失真設計是調制間測量的理想選擇 兩信號三階調制間失真對于評估射頻模塊和無線傳輸設備至關重要。

任務設備。為實現這一功能，頻譜分析儀本身必須采用低調制設計。R3267 在 1.6GHz 至 8GHz 范圍內具有 -90dBc 或更低的高性能。

高級數字調制分析(選件)

R3264/3267/3273 在一個設備中同時支持頻譜分析和調制分析。除了現有的主要移動通信標準外，R3264/3267/3273 還支持 W-CDMA/3GPP 和 cdma2000 等先進標準。
