Relion® 的可靠性、安全性和可靠性

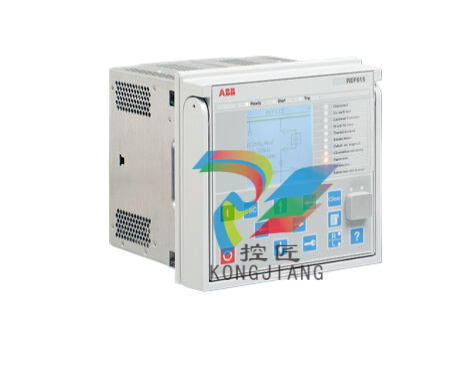

REF615 是一款專用饋線繼電器，完美匹配，用于保護、控制、測量和監控公用事業變電站和工業電力系統。

REF615 是 ABB Relion® 系列的成員，也是其 615 保護和控制產品系列的一部分。615 系列 ANSI 的特點是結構緊湊，設計靈活。615 系列從頭開始設計，旨在釋放 IEC 61850 標準在變電站自動化設備的通信和互操作性方面的全部潛力。

范圍

架空線路、電纜饋線和配電變電站母線系統的饋線保護

主要優勢

通過保持資產在需要較少設備和空間的設計中更長時間地工作，從而最大限度地提高資本

通過具有安全意識的設計減少危險，提高安全性

通過每天每分鐘都以穩定、高質量的電力維持重要運營，提高可靠性

通過有效的能源管理和維護策略降低運營成本

更靈活的系統升級，無需重新布線或更換組件

易于與非專有 IEC 61850 通信集成

主要特點

拉出式設計

地下、架空電纜故障檢測 (CFD)

高阻抗 (HIZ) 故障檢測

電弧閃光檢測 (AFD)

用于所有輸入和輸出的環形接線片端子

大尺寸、易于閱讀的 LCD

描述

REF615 是一款專用的饋線 IED（智能電子設備），設計用于保護、控制、測量和監視公用變電站和工業電力系統，

包括帶或不帶分布式發電的徑向、環狀和網狀配電網絡。

REF615 是 ABB Relion® 產品系列的成員，也是 615 保護和控制產品系列的一部分。

615 系列 IED 的特點是結構緊湊和可抽出式單元設計。

615 系列從頭開始重新設計，旨在充分發揮 IEC 61850 標準的潛力，實現變電站自動化設備之間的通信和互操作性。

設備之間的通信和互操作性。

IED 為配電網絡中的架空線路和電纜饋線提供主保護。

在需要獨立冗余保護系統的應用中，IED 還可用作后備保護。

根據所選的標準配置，IED 可用于保護隔離中性線、電阻接地、補償接地和固體接地網絡中的架空線路和電纜饋線。

標準配置 IED 經過特定應用設置后，即可直接投入使用。

615 系列 IED 支持一系列通信協議，包括帶 GOOSE 消息傳遞的 IEC 61850與 GOOSE 消息傳遞、IEC 60870-5-103、Modbus® 和 DNP3。

2. 標準配置 REF615 有九種標準配置可供選擇。

標準信號配置可通過圖形化信號矩陣或保護和控制 IED 管理器 PCM600 的圖形化應用功能進行更改。

此外，PCM600 的應用配置功能還支持使用各種邏輯元素（包括定時器和觸發器）創建多層邏輯功能。

通過將保護功能與邏輯功能塊相結合，IED 配置可適應用戶的特定應用要求。

保護功能

IED 提供定向和非定向過流和熱過載保護，以及定向和非定向接地故障保護。

某些標準配置可選配基于導納、諧波或電能計量的接地故障保護。

或基于瓦特計量的接地故障保護。此外，IED 還具有靈敏的接地故障保護、相位不連續保護、

瞬時/間歇接地故障保護、過壓和欠壓保護、殘余過壓保護、正序欠壓和負序過壓保護。

標準配置為 H 和 J 的 IED 還提供頻率保護，包括過頻、1MRS756379 M 欠頻和頻率變化率保護。

通過可選硬件和軟件的增強，IED 還具有三個光檢測通道，可對金屬封閉式室內開關柜的斷路器、母線和電纜室進行故障電弧保護。

電弧故障保護傳感器接口 電弧故障保護傳感器接口可通過選配的通信模塊實現。

快速跳閘提高了工作人員的安全保障 并限制故障電弧情況下的材料損壞。
