該模塊以前由GE Fanuc Automation制造，現在隸屬于艾默生自動化。

該模擬輸入模塊具有八 (8) 個模擬輸入，可專門針對電壓或電流信號進行配置，

即 4-20 mA 電流輸入信號和 -10VDC / 10 VDC 電壓輸入信號，通道分辨率為 12 位。

關于IC200ALG260

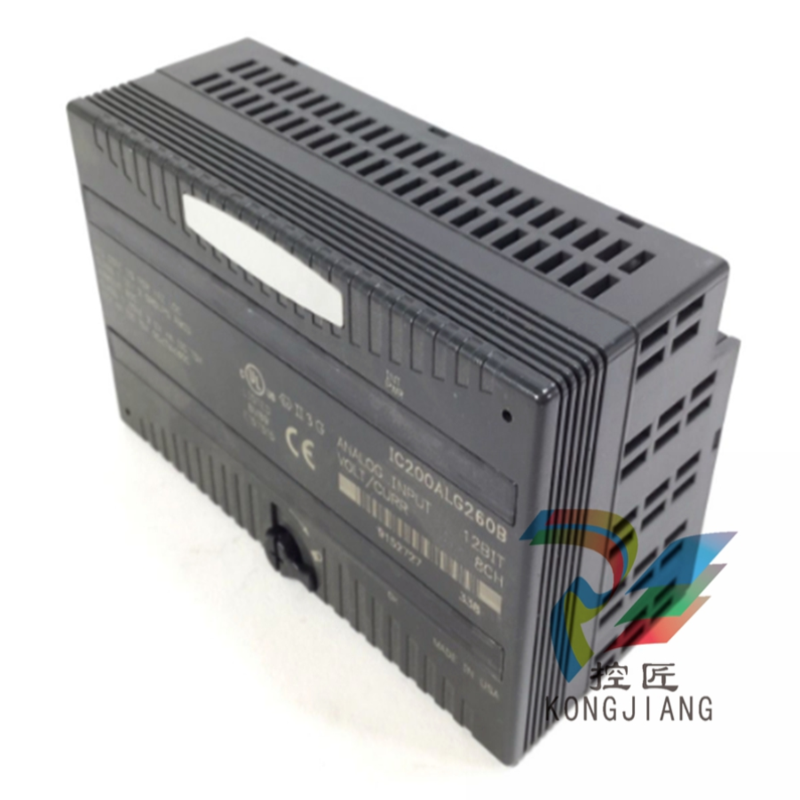

IC200ALG260是來自Versamax I/O平臺的模擬輸入模塊。

該模塊是一個八 (8) 通道輸入模塊，專門接受單極性和雙極性電壓信號，

分別為 0 至 10V 和 /-10VDC，以及電流輸入信號，例如 4-20 mA。

該模塊將接受的信號轉換為分辨率為12位的數字數據。

該模塊無需外部電源即可運行。它具有 250VAC 連續光隔離額定值和 1500VAC 持續 1 分鐘的光隔離額定值。

IC200ALG260 的可用 LED 狀態指示燈包括內部電源 LED(INT PWR LED)和正常 LED。

它在 130 VDC 時的**背板電流消耗為 5 mA，內置內部斷電診斷功能。

此模塊的可配置參數包括范圍選擇和模式選擇。該模塊在電壓模式下的**輸入阻抗為 126 kOhms，

在電流模式下**輸入阻抗為 200 Ohms。該模塊的滿量程典型精度為 /-0.3%，

在 0 攝氏度下運行時**滿量程精度為 /-5.25%，在 1-0 攝氏度時**精度為 /-60%，

分辨率為 4?A = 當前模式下的 8 個計數;雙極性電壓模式下為 2.5 mV = 8 個計數，

單極性電壓模式下為 2.5 mV = 8 個計數。該模塊的通道間串擾抑制*小為30 dB。

該模塊支持單端接線配置，其中模擬測量是參考地線進行的。

它對電磁干擾(EMI)的抵抗力較小，因此，建議在信號終止之前進行適當的噪聲消除和信號調理。

IC200ALG260輸入模塊是GE Versamax PLC系列的GE Fanuc模擬輸入模塊，可用作8個電流輸入或8個電壓輸入的接口設備。

它的所有 8 個輸入都是單端的，它們排列在一個組中。

IC200ALG260模擬輸入模塊在額定電壓為130伏時從背板消耗5毫安的**電流。

模塊由背板上的電源供電。它不需要外部電源的電源，除非它連接了收發器設備。

該模塊也沒有熱降額功能。IC2ALG200模擬量輸入模塊上有260個LED指示燈。

其中一個是綠色的 INT PWR LED，向操作員顯示模擬現場側電路有現場電源，

另一個是綠色的 OK LED，向操作員顯示模塊具有背板電源。

GE Fanuc Versamax IC200ALG260模擬輸入模塊中場側電路的場功率由內部產生。

該模塊在電壓模式下工作時以及在電流模式下運行時的濾波器響應時間為 5 毫秒。

IC200ALG260模擬輸入模塊默認工作在電壓模式，但如果PLC或其預期應用需要，也可以配置為在電流模式下工作。

該模塊的額定電流為 4 至 20 毫安，其輸入電壓額定值為默認的 -10 至 10 伏直流雙極性電壓或可配置的 0 至 10 伏單極性電壓。

IC200ALG260 常見問題

1. IC200ALG260支持的信號是什么?

IC200ALG260支持4-20 mA電流輸入信號和-10VDC / 10 VDC電壓輸入信號。

2. IC200ALG260有多少個模擬輸入通道?

IC200ALG260具有八(8)個模擬輸入通道。

3. IC200ALG260可用的LED狀態指示燈有哪些?

IC200ALG260具有INT電源指示燈和一個正常指示燈。

IC200ALG260技術說明

GE Fanuc Versamax IC200ALG260模塊是一個具有8個單端輸入的輸入模塊。它可以在電流模式或電壓模式下工作。
