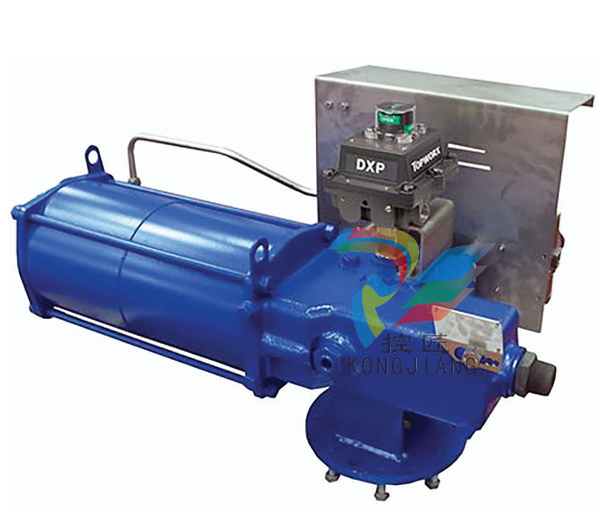

執行機構介紹

RPS執行機構采用氣動低壓彈簧復位，適用于任何角行程回轉應用，如關斷和調節重載工況中的球閥、旋塞閥、蝶閥或減振閥。

執行機構由齒條齒輪機構構成，該齒輪齒條機構在一個方向驅動氣動缸的線性運動并在相反方向上將彈簧的線性運動轉換成閥門操作用的旋轉運動。

可調節的青銅滑塊通過與小齒輪嚙合，支撐施加在齒條上的橫向力。齒條經過氮化處理，確保最小摩擦。

彈簧模塊根據型號包含一個彈簧或兩個串聯的彈簧，并完全封裝，這確保了人員的安全并易于組裝。外部行程限位螺栓允許在80?和100?之間進行精確的角行程調節。

全封閉的防護外殼由球墨鑄鐵制成，具有最大強度，適用于惡劣環境。

安裝法蘭在外殼的兩個(上下)面上相同；軸輸出驅動器具有相同的尺寸，但以90?定位。從而使執行機構可用作關閉或打開的彈簧，無需修改。

用套筒將執行機構外殼法蘭與閥門法蘭連接，并用閥桿延伸軸，將執行機構軸孔與閥桿連接，將執行機構組裝到閥門上。

用手桿或手輪(可根據要求提供)旋轉頂推螺栓來執行與彈簧動作相反的執行機構手動緊急操作。

外殼頂部上的安裝法蘭可用于組裝由執行機構輸出軸驅動的限位開關、位置傳感器，定位器等。

技術數據

供應介質:  空氣、氮氣或脫硫氣體

工作溫度:  標準: -30?C至 100?C

                 可選: -60?C至 140?C

設計壓力:  最高12 bar

供應壓力:  請參考技術數據表

輸出扭矩:  高達3700 Nm

安裝

收到執行機構后的檢查

? 檢查銘牌上報告的執行機構型號、序列號和技術數據是否與訂單確認相符。

? 檢查執行機構是否配備了訂單確認單上包含的配件。

? 檢查執行機構在運輸過程中是否損壞: 如有必要，請根據訂單確認中的規格對涂料進行修復。

? 如果接收到的執行機構已與閥門組裝在一起，則已在出廠時進行了設置。

? 如果執行機構與閥門分開供貨，則需要檢查，并在必要時調整機械限位螺栓的設置和位置開關(如果有)的設置。

存儲

如果執行機構在安裝之前需要存儲一段時間，請在安裝之前執行以下步驟:

 ? 將其放在木質底座上，避免閥門聯接區域的損壞。

? 確保氣動和電氣接頭 (如果有) 上有塑料塞。

? 檢查控制組件和限位開關盒 (如果有) 的蓋子是否正確關閉。

如果長期在室外存儲:

 ? 保護執行機構免受天氣條件變化的影響。

? 用金屬塞替換氣動和電氣接頭 (如果有) 的塑料塞，確保完美的密封性。

? 在閥板、閥門聯接區域涂油、油脂以保持潤滑。

? 定期操作執行機構
