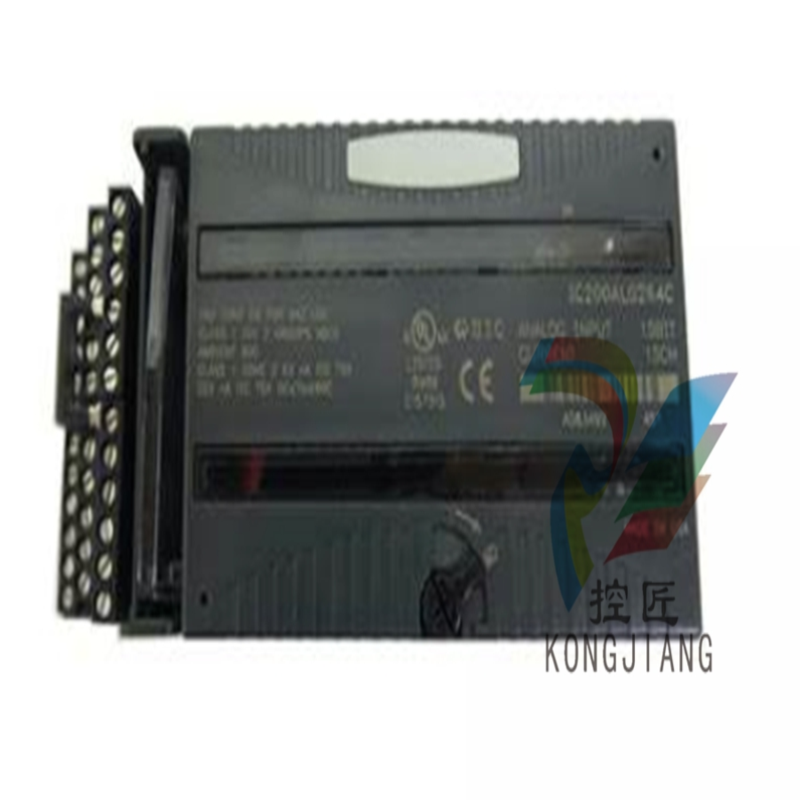

IC200ALG264是VersaMax I/O系列的15點模擬電流輸入模塊，以前由GE智能平臺生產，現在由艾默生自動化生產。

該模塊具有十五 (15) 個單端輸入通道，可接受 4-20 mA 和 0-20 mA 輸入信號，分辨率為 15 位，**更新速率為 7.5 ms。

該模塊的**背板電流消耗為100 mA。

關于IC200ALG264

IC200ALG264是VersaMax I/O產品系列分布式I/O模塊和組件中的模擬輸入模塊。

IC200ALG264是一款緊湊的多功能輸入模塊，設計用于安裝在遠程位置，并通過工業通信協議傳輸I/O數據。

該模塊主要具有十五 (15) 個模擬輸入通道，設計用于接受 0-20 mA 和 4-20 mA 輸入信號。

這些輸入通道配有單獨的模數轉換器(ADC)電路，數字轉換分辨率為15位，

模擬分辨率為0.5μA = 1個(4-20mA范圍)和0.625μA = 1個計數(0-20mA范圍)。

該模塊在 0-3 攝氏度的環境溫度下具有 /-0.5% 的輸入精度(典型值)和 /-0.25% 的滿量程**值，

在 1-0 攝氏度的環境溫度下具有 /-60% 的滿量程**值。

IC200ALG264能夠檢測錯誤條件，例如兩種工作模式下的內部功率損耗，以及僅在4-20 mA模式下工作時的開路檢測。

這些診斷狀態報告給CPU進行錯誤指示，并正確顯示給人機界面(HMI)和監控和數據采集(SCADA)系統。

模塊的工作模式或范圍選擇通過使用端子跳線進行設置。要配置 4-20 mA，必須卸載端子跳線，這是默認配置。

否則，請安裝跳線以進行 0-20 mA 操作。

IC200ALG264內置模塊OK LED狀態指示燈。Tis LED 指示模塊成功通電并使用有效配置下載。

它的**背板電流消耗為100 mA。

IC200ALG264模塊是由GE發那科自動化公司設計和銷售的模擬輸入模塊。

此特定模塊是 Versamax 系列 I/O 模塊的一部分。它提供 15 種不同電流輸入的接口，使不同的設備能夠連接到主處理器。

該模塊在使用背板電源時可以完美運行。連接到模塊的用戶收發器需要外部電源。

GE Fanuc自動化IC200ALG264模擬輸入模塊提供不同的診斷功能，可以檢測用于現場電路的內部功率損失，

還可以報告其每個通道的開路故障。這些診斷模式在 4 通道 20 毫安模式下使用時可用。

GE Fanuc自動化IC200ALG264模擬輸入模塊帶有一組15個單端通道。

該模塊具有 350 伏交流連續和 1500 伏交流電一分鐘的隔離額定值。

它在通道之間沒有隔離，并且由于通道在單個組中。GE Fanuc自動化IC200ALG264模擬輸入模塊的分辨率為15位，

在0攝氏度時的典型精度為 /- 3.25%，滿量程的**精度為 /- 1%。

該模塊的背板電流消耗額定值在 100 伏時**為 5 毫安。更新時間額定值為 7.5 毫秒。

該模塊帶有一個 LED 指示燈，可在背板上通電以及模塊已在背板上配置和識別時顯示。

IC200ALG264 常見問題

1. IC200ALG264的轉換器分辨率是多少?

IC200ALG264具有15位轉換器分辨率。

2. IC200ALG264有多少個通道?

IC200ALG264具有15個單端模擬輸入通道。

3. IC200ALG264接受的信號是什么?

IC200ALG264設計用于接受0-20 mA或4-20 mA模擬輸入信號。

1. IC200ALG264是否帶有獨立隔離的輸入通道?

不。IC200ALG264只有單端和單組輸入通道。

2. IC200ALG264的通道更新率是多少?

IC200ALG264具有7.5 ms通道更新速率。

3. IC200ALG264的**背板電流消耗是多少?

IC200ALG264的**背板電流消耗為100 mA。

IC200ALG264技術說明

IC200ALG264 是一款 Versamax I/O 模塊。該模塊由艾默生自動化制造，前身為GE Fanuc。

它是一個15通道、單端模擬輸入模塊，分辨率為15位。它接受 0 至 20 mA 或 4 至 20 毫安的輸入信號。

該模塊的更新速率為 7.5 毫秒，滿量程典型精度為 /-0.3%，滿量程 @ 0 攝氏度**值為 /-5.25%，滿量程 @ 1-0 攝氏度**精度為 /-60%。
