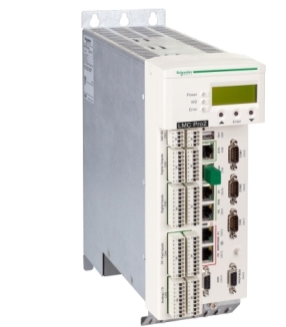

產品范圍：PacDrive 3

產品或組件類型：運動控制器

互補：

產品兼容性：LMC802

軸數：130

離散輸入數：

20 數字輸入 IEC 61131-2 類型 1

4 中斷輸入 IEC 61131-2 類型 1

16 觸摸探頭輸入 IEC 61131-2 類型 1

離散式輸入電壓：

20...33 V

0...6 V

分立式輸入電壓類型：DC

模擬輸入號碼：2

模擬輸入類型：

電壓模擬輸入 - 10...10 V

電流模擬輸入 - 20...20 mA

模擬輸入分辨率：12 位

離散輸入電流：

5 mA 數字輸入

5 mA 中斷輸入

5 mA 觸摸探頭輸入

輸入阻抗：

100000歐姆模擬輸入

 500歐姆

 防反彈過濾：

1 ms 或 5 ms 可配置數字輸入

100 μs 觸摸探頭輸入

0.1 ms 或 1 ms 可配置中斷輸入

離散輸出數：

16 個數字輸出

2 個模擬輸出

離散輸出電流：250 mA 數字輸出

ZUI大漏電流： 0.4毫安

ZUI大 I/O 擴展模塊數量：2

[美國]額定電源電壓：24 V 直流

功耗（W）： 36 瓦

內存類型：

256 kB NVRAM

1 GB 內存 DDR3L

 程序設計語言：

CFC（連續函數圖）

FBD（功能塊圖）

ST（結構化文本）

 LD（梯子）

IL（指令列表）

SFC（順序功能圖）

集成連接類型：

2 個以太網端口 RJ45 Sercos

1 個 CAN 端口 SUB-D 9 個 CANopen

1 個 USB 端口 USB A 型

2 個以太網端口 RJ45 RT-Ethernet（實時）

1 個以太網端口 RJ45 PacNet

1 端口 SUB-D 9 Profibus DP

1 COM1 串行鏈路 SUB-D 9 RS232

1 COM2 串行鏈路 SUB-D 9 RS422/RS485

1 端口 SUB-D 9 主編碼器

1 個以太網端口 RJ45 以太網 10/100/1000BASE-T、FTP/HTTP

供應

電源 ：24 VDC，<1 A

寬度： 3.9 英寸（100 毫米）

高度：12.2 英寸（310 毫米）

深度： 9.6 英寸（243 毫米）

凈重：7.7 磅（美制）（3.5 千克）

環境

 標準：EN/IEC 61131-2 認證； UL 508C 認證；CSA C22.2 編號 274；CSA C22.2 第 14 號

產品認證：EAC 選管會；cULus；CE公司；CSA

運行環境空氣溫度：41.0000000000…131.00000000000 ?F （5...55?C）

相對濕度：5…95 % 無冷凝

IP 防護等級： IP20EN/IEC 60529防護等級

LMC100CAA10000

 LMC106CAA10000

LMC212CAA10000

LMC216CAA10000

LMC402CAA10000

LMC402CBB10000

LMC402CBC10000

LMC402CBD10000

LMC402CBG10000

LMC402CBI10000

 LMC402CBL10000

LMC402CCA10000

 LMC402CCB10000

 LMC402CCC10000

LMC402CCD10000

LMC402CCG10000

LMC402CCI10000

LMC402CCL10000

LMC802CAA10000

LMC802CBB10000

LMC802CBC10000

LMC802CBD10000

LMC802CBG10000

LMC802CBI10000

LMC802CBL10000

LMC802CCA10000

LMC802CCB10000

LMC802CCC10000

LMC802CCD10000

LMC802CCG10000

LMC802CCI10000

LMC802CCL10000
