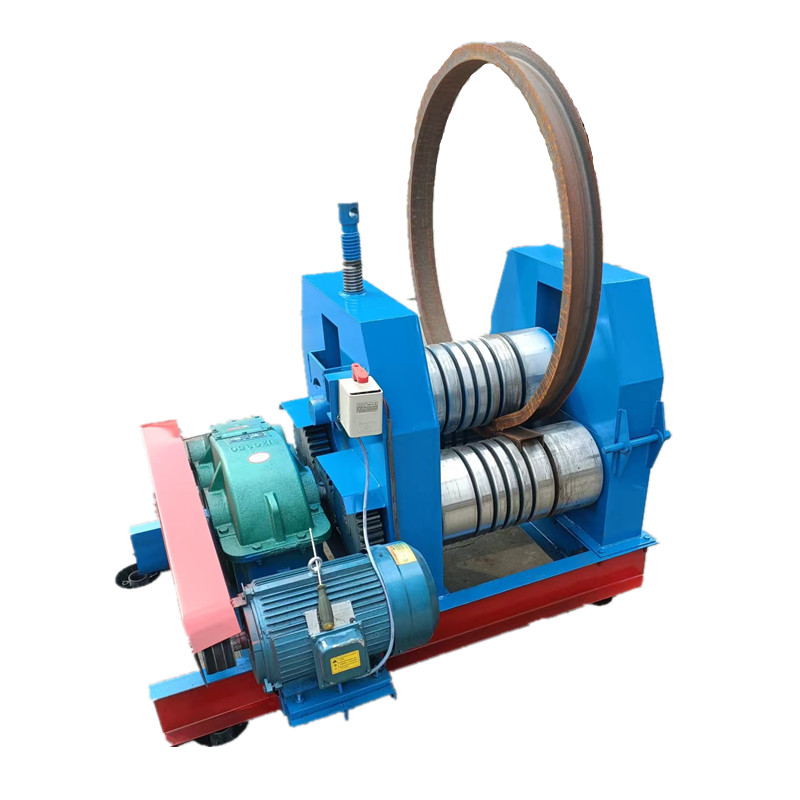

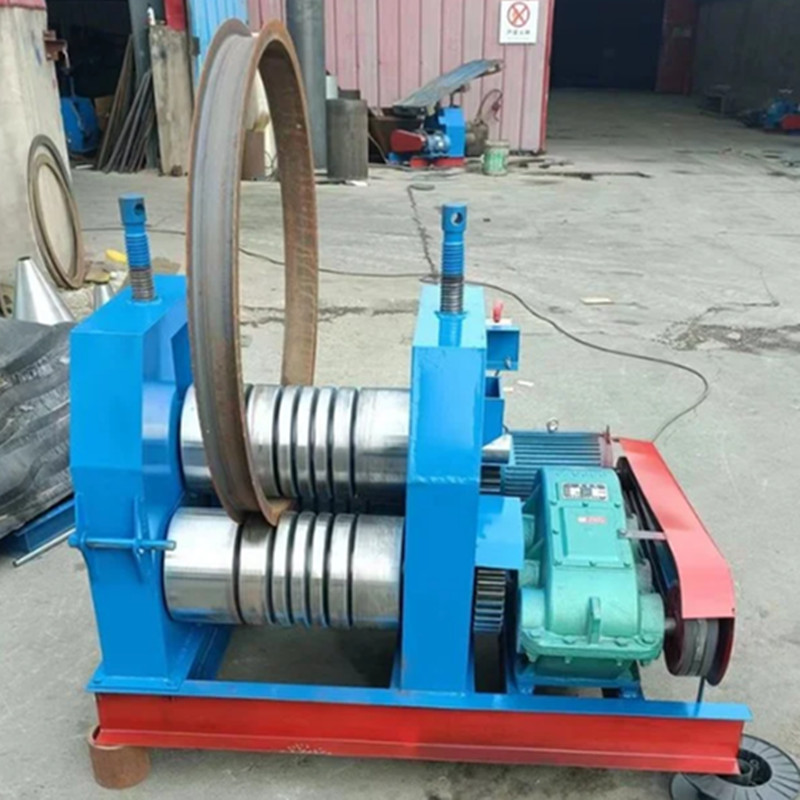

山東半自動槽鋼卷圓機 槽鋼卷板機

一、設備用途

該卷圓機主要用于金屬板材彎曲、變型的一種通用設備，可完成板材端面的預彎，可以卷制圓形、弧形和一些角度范圍內的錐形工件，在石油、化工、鍋爐、水電、造船、工業設備安裝以及機械制造行業中有著廣泛的應用。

二、卷制原理

該機結構形式為三輥對稱式。上輥在兩下輥中央對稱位置作垂直升降運動，，兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒輪嚙合，實現板材的行走。

三、操作規程

操作使用卷圓機的工作人員應了解本機器的結構，并具備一些電氣常識，接通主電源（需有漏電斷路器）空載運轉。并檢查設備上的各部件運轉是否正常。檢查地腳螺栓是否牢固，檢查壓杠螺栓是否松動，如果所卷板材為氣割下料，應先去掉氣割金屬渣、焊點及附屬物，以保證卷輥的正常使用壽命。

（1）運行前的檢查

1、檢查各潤滑點接口。

2、檢查機器是否正常，注意電機的旋轉方向是否正確，電壓是否正常，操作手動閥手柄，上輥提起（注意上限位絲杠支點），使上輥與下輥平行，誤差不大于0.3-2mm為。

（2）操作過程

1、將板送入上下輥之間。

2、將板調正，使板邊與下輥平行，據精度要求，誤差以不超過1－2mm為宜。

3、    卷制樣板，操作手動閥手柄，上輥壓下，觀察卷制過程中的下壓量。

4、開始卷制，工作時卷圓機兩側不得有人，以防卷制工件竄出發生意外，使電機反正轉，經過多次加壓反正轉，完成卷制。

5、物料取出：關閉主電機，使上輥升至取出位置，將活支架拉倒，將卷制工件取出，

后恢復到原位置。
