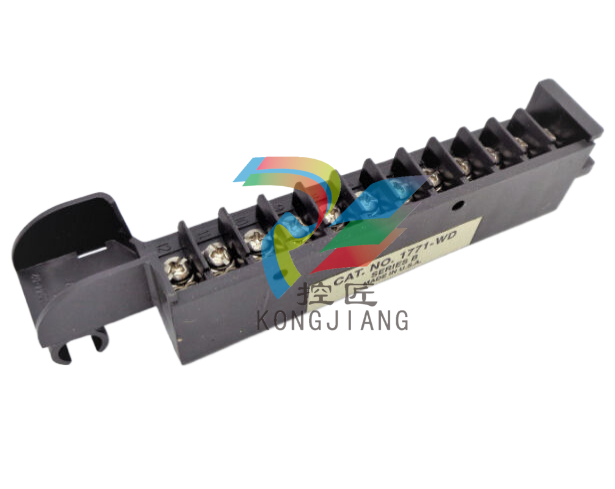

Allen-Bradley 1771-WD 現場接線臂是 PLC 5 和 Bulletin 1771 系列現場接線臂。

它適用于不同的艾倫-布拉德利數字 I/O 模塊，例如 1771-OZL 數字觸點輸出模塊、

1771-ODZ 數字交流輸出模塊和 1771-ID AC/DC 輸入模塊。

1771-WD 現場接線臂通過連接到 PLC 1771 系列中 5 I/O 機箱底部的樞軸桿進行安裝。

它設計為向上旋轉以連接到模塊，并允許在不斷開所有系統電線的情況下安裝或拆卸模塊。

1771-WD 現場接線臂采用保形涂層，無需外部電源。

關于1771-WD

Allen-Bradley/Rockwell Automation 1771-WD 現場接線臂是一種現場接線臂。

該臂與各種模塊一起使用，例如Allen-Bradley 1771數字觸點輸出模塊（1771-OW，1771-OYL，1771-OZL），

Allen-Bradley 1771數字交流輸出模塊（1771-OD，1771 ODZ，1771-OR）

和Allen-Bradley 1771數字AC / DC輸入模塊（1771-ID，1771-ID01）。

請注意，1771-WD 現場接線臂用于連接模塊。接線臂連接到 I/O 機箱底部的樞軸桿。

現場接線臂向上旋轉并與模塊連接，使模塊能夠在不斷開電線的情況下安裝或拆卸。

在連接到 Allen-Bradley 1771-WD 現場接線臂之前，應斷開模塊上的電源。

進行連接時，將接線臂擺動到模塊前面的位置，模塊上的鎖定卡舌可將 1771-WD 現場接線臂固定到位。

此步驟之后應遵循實際連接。請注意，每個端子有 1 根電線。

但是，如果需要與一個端子進行多個連接，則應使用輔助端子條。

請注意，現場接線臂端子標識號與控制特定輸出的位號不同。

Allen-Bradley 1771-WD 現場接線臂在一英寸上支持 7 到 9 磅的螺桿扭矩。

為了指示現場負載已施加到現場接線，模塊的所有狀態指示燈都將亮起。

請注意，連接到 14-WD 現場接線臂上所有端子的 1771 號電線可能不允許現場接線臂蓋合合。

因此，發生這種情況時，可能需要更小規格的電線。

1771-WD技術說明

艾倫布拉德利 PLC 5 接線臂，8 個 I/O，12 個端子，7-9 lb*in 螺紋扭矩，鍍錫接觸。
