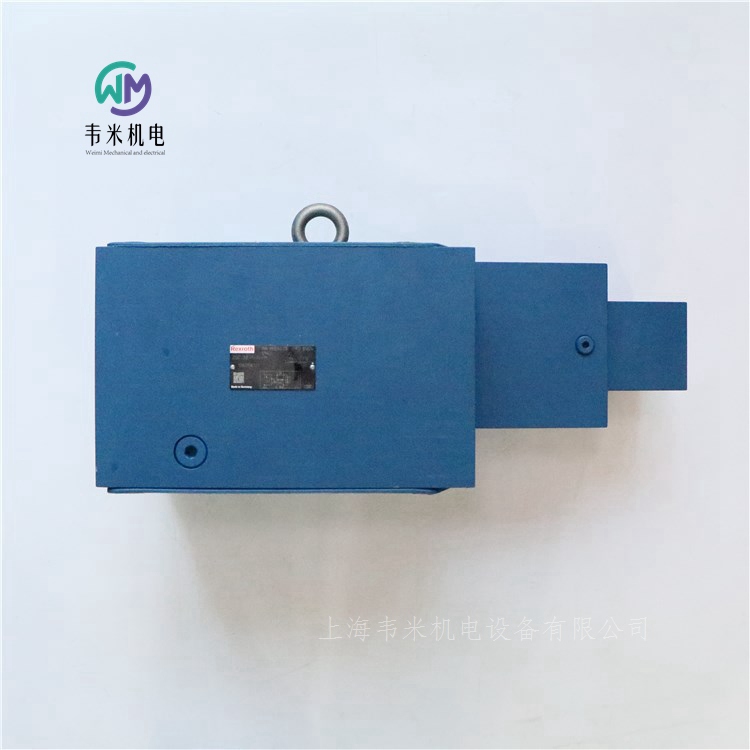

力士樂壓力補償器現貨庫存ZDC32P-2X/XM，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH進油口壓力補償器，直動式
ZDC 10...32
規格 10, 16, 25, 32
重量  3kg, 3.5kg, 8.9kg, 64.7kg
組件系列 2X
大工作壓力 350 bar
大流量 520 l/min
溫度范圍  -20 … 70℃
粘度范圍  15 … 380mm?/s
疊加閥
孔圖按 ISO 4401
通過安裝的梭閥為通道 P → A 或 P → B 提供負載補償
二通型號“P”
三通型號“PT”(NG10 ... 25)
與比例方向閥相互作用時的流量控制
ZDC 型號的閥門為兩通或三通型直動式入口壓力補償器。
它們在通道 P 中被用作入口壓力補償器以提供負載補償。
這些閥門的基本構成為殼體、控制閥芯、帶有彈簧座 的壓縮彈簧和帶有已安裝梭閥 的罩蓋。
如果壓差 P1 → A1 或 P1 → B1 小于 10 bar，則壓縮彈簧使控制閥芯保持在 P2 到 P1 的打開位置。
如果壓差超過 10 bar，則控制閥芯向左移動直至壓差再次復位。
先導式比例方向閥可與入口壓力補償器配合用于“外部先導油供油”！
在 外部 先導油供油時，與通道 P 的連接將被堵塞。先導油由單獨的控制電路采樣。
在 內部 先導油供油時，與通道 P 的連接將被打開。先導油從壓力補償器節流側上游位置采樣（底板的油口 X 被堵塞）。
德國力士樂REXROTH壓力補償器訂貨號和型號：
R900488023 ZDC10P-25/M
R900488820 ZDC10P-25/XM
R900489669 ZDC16P-23/XM
R900344369 ZDC25P-21/M
R900344370 ZDC32P-22/M
R900344370 ZDC32P-2X/M
R900352039 ZDC32P-2X/XM

力士樂REXROTH比例溢流閥 DBET-6X/420G24K4V
R901108319 DBET-62/420G24K4V
公稱尺寸 6，P → T，電氣帶外部放大器，24 V DC
高性能范圍內的工業液壓閥?？煽康貙毫ο拗频皆O定值信號。
壓力等級 420 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力[bar] 420
流量[l/min] 2
機符號 P→ T
連接類型 底板安裝
大小 6
驅動類型 帶有外部電子設備的電氣
端口數量 2
開關位置數量 2
電源電壓 24V直流電
電氣連接器 接頭3極（2 PE）
電氣連接說明 連接器3極（2 PE），符合EN 175301-803
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.42


力士樂REXROTH帶集成電子元件的直動式比例溢流閥
DBETE
R901045246 DBETE-62/315G24K31F1V
R901121103 DBETE-62/420G24K31F1V
規格 6
組件系列 6X
大工作壓力 420 bar
大流量 2 l/min
直動式閥用于限制系統壓力
用比例電磁鐵操縱
帶對中螺紋和可拆卸線圈的比例電磁鐵
用于底板安裝：孔圖按 ISO 4401
設定值壓力特性曲線的制造公差小
DBETE 型比例溢流閥是一種采用閥座設計和集成電子元件 的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座、閥架和集成電子元件組成。將電源電壓和控制值電壓施加于連接器 。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。
基本原理
要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。
德國力士樂REXROTH直動式比例溢流閥訂貨號和型號：
R901029966 DBETE-62/50G24K31A1V
R901064677 DBETE-62/200YG24K31A1V
R901029969 DBETE-62/315G24K31A1V
R901029970 DBETE-62/350G24K31A1V

力士樂REXROTH比例溢流閥 DBETE-6X/420G24K31F1V
R901121103 DBETE-62/420G24K31F1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康貙毫ο拗频皆O定值信號。
壓力等級 420 bar
直動式
錐座設計的連續壓力閥
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 420
體積流量 [l/min] 2
活塞符號 P → T
連接類型 板材結構
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 2
開關位置數 2
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.601

力士樂REXROTH比例溢流閥 DBETE-6X/50G24K31A1V
R901029966 DBETE-62/50G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康貙毫ο拗频皆O定值信號。
壓力等級 50 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力[bar] 420
流量[l/min] 2.
假脫機符號 P→ T
連接類型 底板安裝
大小 6
驅動類型 帶有集成電子設備的電氣
端口數量 2
開關位置數量 2
電源電壓 24V直流電
電氣連接器 接頭7極（6 PE）
電氣連接說明 連接器7極（6 PE），符合EN 175201-804
連通性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.6

力士樂REXROTH比例溢流閥 DBETE-6X/350G24K31A1V
R901029970 DBETE-62/350G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 350 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力[bar] 420
流量[l/min] 2
機符號 P→ T
連接類型 底板安裝
大小 6
驅動類型 帶有集成電子設備的電氣
端口數量 2
開關位置數量 2
電源電壓 24V直流電
電氣連接器 接頭7極（6 PE）
電氣連接說明 連接器7極（6 PE），符合EN 175201-804
連通性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.6

力士樂REXROTH比例溢流閥 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥?？煽康貙毫ο拗频皆O定值信號。
壓力等級 315 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 420
體積流量 [l/min] 2
活塞符號 P → T
連接類型 板式結構
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 2
開關位置數 2
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 0 … 10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.601

力士樂REXROTH比例溢流閥 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
公稱尺寸 6，P → T，P → Y，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 200 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力[bar] 420
流量[l/min] 2
機符號 P→ T、 P→ Y
連接類型 底板安裝
大小 6
驅動類型 帶有集成電子設備的電氣
端口數量 3
開關位置數量 2
電源電壓 24V直流電
電氣連接器 接頭7極（6 PE）
電氣連接說明 連接器7極（6 PE），符合EN 175201-804
連通性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.56

力士樂REXROTH先導式比例減壓閥
DRE, DREE
R900932943 DRE6-11/100MG24K4M
0811402055 DRE6X-11/175MG24-8NZ4M
規格 6
組件系列 1X
大工作壓力 210 bar
大流量 30 l/min
連接類型  底板安裝
油口安裝面  ISO 4401-03-02-0-05
安裝位置  任意
周圍溫度范圍  -20 … 70℃
存儲溫度范圍  -20 … 80℃
防護等級符合 EN 60529 標準  IP65（如果使用的是適合且正確安裝的連接插頭。）
符合性 根據 EMC 指令 2014/30/EU 檢查 CE  EN 61000-6-2 和 EN 61000-6-3
液壓油溫度范圍  -20 … 80℃
粘度范圍  15 … 380mm?/s
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
先導流量  0.65l/min
大流量  30l/min
礦物油  HL, HLP
合適的密封材料  NBR, FKM
滯后  ? 2.5%
重復精度  < ? 2%
線性  ? 3.5%
控制值壓力特性曲線的制造公差  ? 2-3%
階躍響應  ≈ 150ms
電源  24VDC
小控制電流  100mA
大控制電流  1600mA
電磁線圈的電阻
20 ?C 時的低溫值  5Ω
大高溫值  7.5Ω
占空比  100%
電流消耗  1.5A
外部保險裝置  2A. 時間延遲
輸入
電壓  0 … 10V
電流  4 … 20mA
用于在接口 A（帶壓力限制裝置）中減壓
通過比例電磁鐵操作
用于底板安裝
油口安裝面符合 ISO 4401-03-02-0-05
使用外部控制電子元件進行操作時，借助電氣調節，設定值壓力特性曲線的制造公差較小
接口 A 中的小調定壓力
帶集成電子元件 (OBE)，可選
符合 EMC 指令 2014/30/EU 的 CE 標準
DRE(E) 型閥門是電控先導式三通減壓閥，可以為用電器提供壓力限制。該閥門用于降低系統壓力。
該閥門基本上由先導控制閥、比例磁鐵、帶主控制閥芯的主閥構成。
型號 DRE
通過比例磁鐵 在通道 A 中根據額定值調整待降低的壓力。
使用已卸壓的接口 P 時，彈簧將主控制閥芯保持在初始位置。
借此打開 A 至 T 的連接并阻止 P 至 A 的連接。
從接口 P 到環形通道的壓力連接。
先導油從孔流向接口 T，通過流量調節器、噴嘴流向先導控制閥，通過節流間隙流向縱向槽和孔。
減壓
控制室中先導壓力的形成作為設定值的函數。
將主控制閥芯向右移動，液壓油從 P 流向 A。
通過通道和噴嘴在彈簧腔的接口 A 中形成用電器壓力。
將接口 A 中的壓力提升至先導控制閥 的設定壓力，這會導致主控制閥芯向左移動。接口 A 中的壓力與先導控制閥 的設定壓力大致相同。
壓力限制
如果接口 A 中的壓力超過了先導控制閥 的設定壓力，則主控制閥芯繼續向左移動。
借此斷開從 A 到 T 的連接，并將接口 A 中所生成的壓力限制為已設定的設定值。
型號 DREE – 帶集成電子元件 (OBE)
這些閥門在功能和結構上都符合 DRE 類型。比例磁鐵 上還裝有一個配有控制電子元件的外殼 。
通過設備插頭連接電源電壓和設定值電壓或設定值電流。
出廠時通過較小的樣本偏差微調設定值壓力特性曲線。

力士樂壓力補償器現貨庫存ZDC32P-2X/XM
