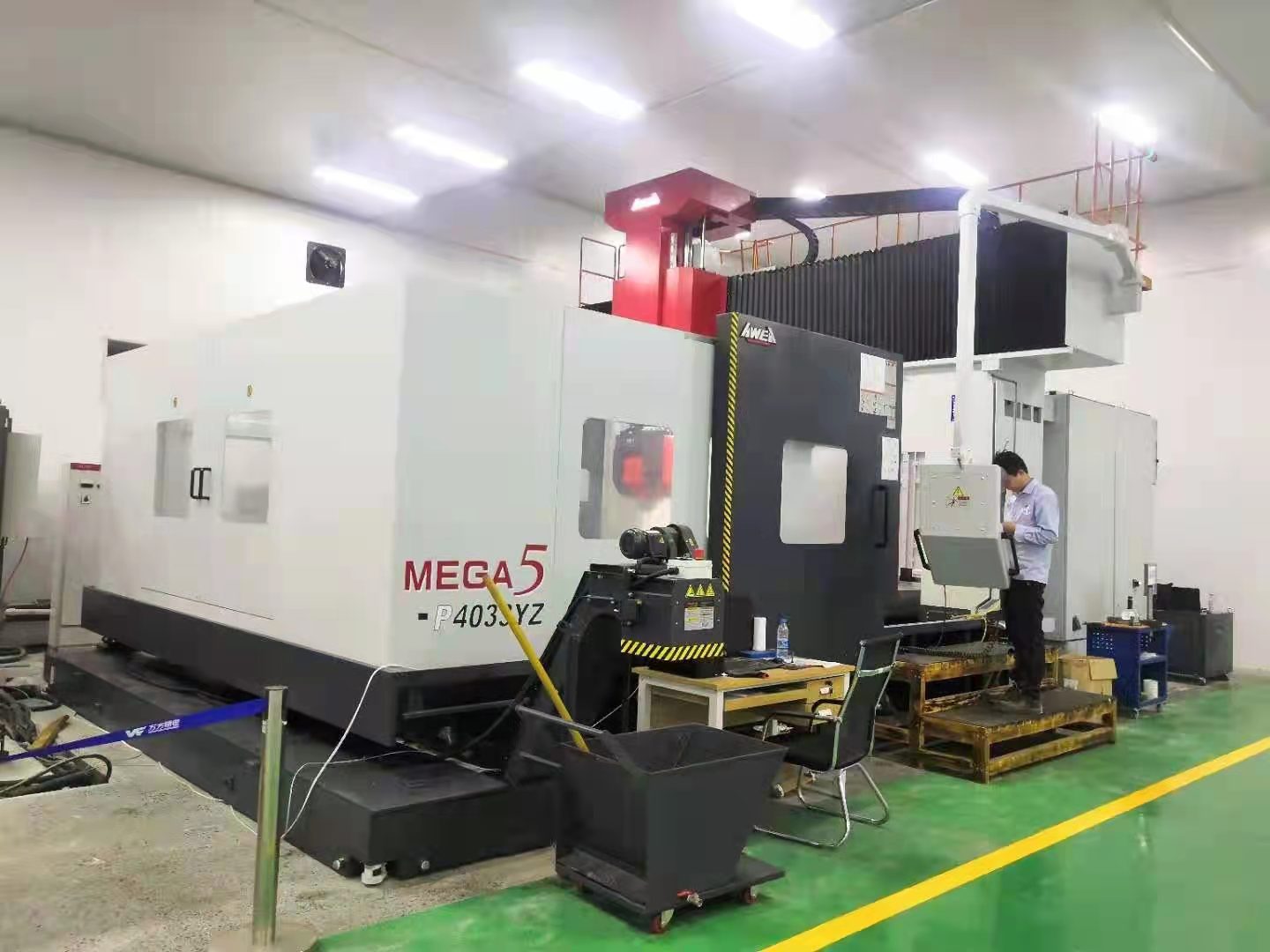

MEGA5 龍門型五軸加工機系列，憑藉著數十年所累積的龍門型加工機製造技術與經驗，結合世界一流之高品質五軸頭製造技術，可在工件一次裝夾的情況下，藉由 X、Y、Z、B、C 五軸同動控制，同步完成立式、臥式與各種自由角度的加工，大幅提升大型工件的加工效能與生產效率，充分符合各種不同產業的加工需求。可依不同的加工應用選擇 HSK-A100 12,000 rpm 大扭矩輸出的強力重切削主軸或 HSK-A63 24,000 rpm 的高速主軸；針對不同的工件尺寸與重量可選擇定柱式或天車式的機械結構設計。全方位的切削解決方案，提供您晉升高附加價值產品領域的最佳選擇

高剛性 B 、 C 軸旋轉頭結構採用模組化設計，對稱式叉型 ( FORK ) 結構，並於兩側配用直驅馬達驅動，內藏式主軸動力經由旋轉軸中間傳遞旋轉頭採用一體成型 GGG40 等級球墨鑄鐵結構，相較同級機種具備更高的結構剛性與抑震性B、C 軸以義製 Technai 直驅馬達驅動並結合高性能油壓煞車系統，相較傳統採用蝸桿蝸輪之傳動結構，具備更高的精度、零背隙與零磨耗等多項優點水冷式冷卻迴路設計，有效抑制溫昇變化配合客戶加工需求。

本系列不僅適用於高速精密切削，亦可於較低轉速時輕易完成重切削加工最大扭矩輸出 314 N-mMEGA 5G 系列 超高性能龍門型五軸加工機天車式龍門型加工機結構，節省占地空間，搭配 MEGA5 高性能旋轉五軸頭，提供多功能、高荷重與超大切削範圍之加工性能。

天車式結構，提供最高的結構剛性與高動態性能。X 軸行程可依加工需求客製化，Y 軸搭配獨家專利 " 橫樑下垂調整機構 "，行程最大可達 7 m。X 軸採雙導螺桿、雙伺服馬達及雙線性光學尺同步控制驅動，確保極致的動態精度。Y 軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色。Z 軸採用大尺寸線性滑軌設計，搭配加大鞍座與高剛性箱型頭部結構，提供最佳切削剛性。X 軸行程 6 m 以上、Y 軸行程 7 m 之機型，進給系統改採無背隙齒輪齒條結構搭配解析度 1 ?m 之線性光學尺，確保大型機臺極致的移動精度。搭配傘型 20T 刀庫 ( 最大可擴充至 40T )，有效提升加工效率，換刀程序皆在機器加工區域以外完成，確保刀具不受切屑污染。 MEGA 5G 系列
重要諸元 MEGA5 G4037 MEGA5 G6037 MEGA5 G8037 MEGA5 G10037
X 軸行程 4,000 mm 6,000 mm 8,000 mm 10,000 mm
Y 軸行程 3,700 mm
Z 軸行程 1,200 mm ( 選配 1,400 mm )
雙柱間距離 4,800 mm
主軸鼻端至工作臺面距離 TCH-30F = 200 ~ 1,400 mm ( 選配 200 ~ 1,600 mm )
TCH-20F = 355 ~ 1,555 mm ( 選配 355 ~ 1,755 mm )
90? 中心線至工作臺距離 TCH-30F = 550 ~ 1,750 mm ( 選配 550 ~ 1,950 mm )
TCH-20F = 665 ~ 1,865 mm ( 選配 665 ~ 2,065 mm )
工作臺
工作臺尺寸 ( X x Y ) 4,000 x 3,800 mm 6,000 x 3,800 mm 8,000 x 3,800 mm 10,000 x 3,800 mm
工作臺 T 槽尺寸 ( 寬 x 距 ) 28 x 200 mm
工作臺尺寸最大載重 2,500 kg / m?
主軸
主軸內孔規格 HSK-A100
主軸馬達 ( S1 / S6 40% ) 40 / 50 kW
主軸轉速 12,000 rpm
三軸進給
X 軸快速進給 20 m / min.
Y 軸快速進給 15 m / min.
Z 軸快速進給 10 m / min.
切削進給 10 m / min.
刀庫
刀庫容量 20 支刀
最大刀具長度 350 mm
最大刀具重量 15 kg
最大刀具直徑 / 鄰刀空 ? 160 / ? 230 mm
精度
定位精度 ( JIS B 6338 ) ? 0.010 mm / 全長
定位精度 ( VDI 3441 ) P = 0.025 mm / 全長 P = 0.035 mm / 全長 P = 0.040 mm / 全長 P = 0.050 mm / 全長
重現精度 ( JIS B 6338 ) ? 0.003 mm / 全長
重現精度 ( VDI 3441 ) Ps = 0.018 mm Ps = 0.026 mm Ps = 0.030 mm Ps = 0.038 mm
一般規格
切削液容量 1,600 liter
潤滑油箱容量 6 liter
油壓系統容量 150 liter
氣壓壓力需求 ( 最少 ) 6 ~ 8 kg / cm?
機器重量 72,000 kg 84,500 kg 104,500 kg 132,000 kg
工件最大尺寸 長 ( X 軸 ) 4,000 mm 6,000 mm 8,000 mm 10,000 mm
寬 ( Y 軸 ) 3,700 mm
高 ( Z 軸 ) 1,050 mm
本公司保留因技術需求，隨時更改內容及文字之權利。
