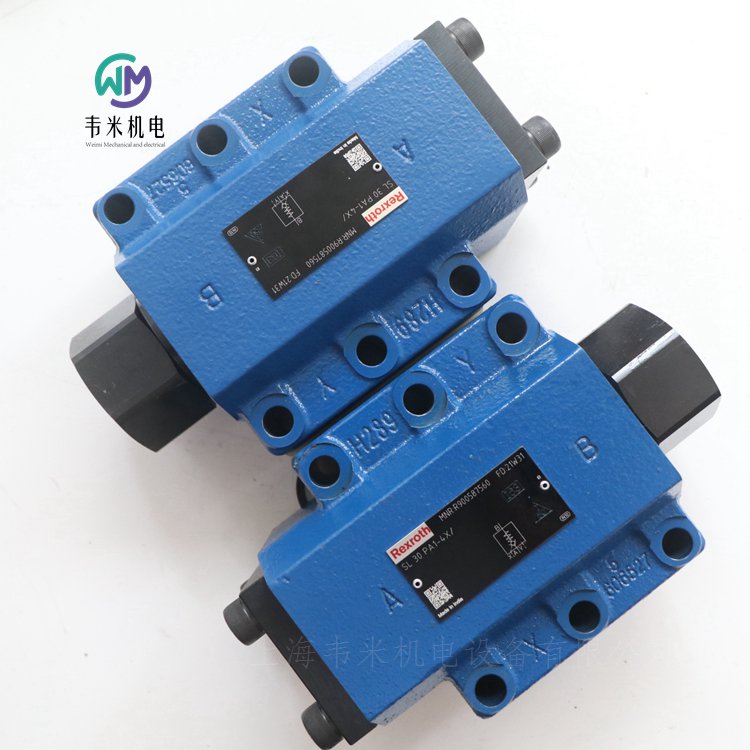

原裝力士樂液控單向閥R900587560 SL30PA1-4X/M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH液壓單向閥 SL30PA1-4X/
R900587560 SL30PA1-4X/
R900587560 SL30PA1-4X/M
規格 30，A → B，液壓操作
高性能范圍內的工業液壓閥。在選定的連接處可靠地關閉油流。
座閥
先導式
有預開
外部先導回油
連接圖 ISO 5781-10-13-0-00
壓力 [bar] 315
體積流量 [l/min] 550
活塞符號 A → B
連接類型 板材結構
標稱尺寸 30
驅動類型 帶液壓操作
連接數 2
開關位置數 2
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg]7.79

力士樂REXROTH溢流閥 DBDS20G1X/315
R900424174 DBDS20G1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 6.8

力士樂REXROTH溢流閥DBDS20P1X/315
R900424278 DBDS20P1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 板式結構
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 7.080


力士樂REXROTH機械溢流閥DBDS20K1X/315E
R900769391 DBDS20K1C/315E
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 166
活塞符號 P → T
連接類型 內旋緊式閥
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
符合性說明 CE 壓力設備指令 2014/68/EU
液壓油 HL,HLP
密封 NBR
重量 [kg] 1.080

力士樂REXROTH溢流閥 DBDS 20 K1X/400
R900424203 DBDS20K1X/400
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 250
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M45x1,5
額定流量 [l/min] 250
調整選項 襯套帶六角和保護帽
油口 G 1
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.924



力士樂REXROTH溢流閥 DBDS 20 K1X/200
R900424269 DBDS20K18/200
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 250
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M45x1,5
額定流量 [l/min] 250
調整選項 襯套帶六角和保護帽
油口 G 1
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.9

力士樂REXROTH溢流閥 DBDS 10 K1X/315
R900424150 DBDS10K1X/315
R900424150 DBDS10K18/315
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
產品類型 DBD.K
重量 [kg] 0.54


力士樂REXROTH溢流閥 DBDS6G1X/100
R900423717 DBDS6G1X/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件 NBR
重量 [kg] 1.561


力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥
4WRA
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶外部電子元件的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧和的控制閥芯
帶對中螺紋的線圈和
線圈斷電后，通過壓縮彈簧使控制閥芯保持在中心位置
通過為比例電磁鐵通電直接對控制閥芯進行操作，例如控制線圈“b”
將控制閥芯與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈
控制閥芯在壓縮彈簧的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞或帶 NG10 的蓋來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，須安裝一個預載閥（預載壓力約為 2 bar）。
德國力士樂REXROTH比例換向閥訂貨型號：
R900925553 4WRA6EA07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
0811403017 4WRBA10EA75-2X/G24K4/M-828


力士樂REXROTH不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRAE
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）的控制閥芯 (2)
帶對中螺紋的線圈（5 和 6）
集成電子元件 (7)
線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置
通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (6)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號詳情舉例：
4WRAE6E30-23/G24K31/A1V
4→4 個主油口
WRAE →帶集成電子元件的比例方向閥
6→ 通徑6（通徑6，通徑10）
E→油路機能型（E,E1,W,W1,EA,WA）
30→ 額定流量 6通徑 30 l/min（7 l/min，15 l/min）
        額定流量10通徑 （30 l/min，60 l/min）
23→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K31→連接器 DIN EN 175201-804
A1→控制值 ?10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液壓
型號   4WRAE
規格  6   10
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … 50?C
存儲溫度范圍  -20 … 80?C
重量：2.2kg   6.8kg
液壓油 符合 DIN 51524 規定的礦物油（HL、HLP）
液壓油溫度范圍  -20 … 80?C（ 40 … 50℃）
粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 5%
反向死區  ≤ 1%
響應靈敏度  ≤ 0.5%
電氣
電壓類型 直流電壓
大線圈電流  2.5A
大電流消耗
放大器  1.8A
放大器（脈沖電流）  3A
電磁線圈電阻
20 ?C 時的低溫值  2Ω
大高溫值  3Ω
啟動時間  100%
高線圈溫度 150?C
電源  24VDC
電源電壓范圍  19 … 35V
控制值輸入"A1"  ? 10V
控制值輸入范圍“F1”  4 … 20mA
德國力士樂REXROTH比例閥物料號和型號：
R900954071 4WRAE6E30-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士樂REXROTH帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRE
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 80 l/min
帶電氣位置反饋和外部電子元件的直動式比例方向閥
調整體積流量的方向和大小
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
型號 4WRE...-2X/...
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）與彈簧座（5 和 6）的控制閥芯 (2)
帶對中螺紋的線圈（7 和 8）
位置傳感器 (9)
線圈（7 和 8）斷電后，位于彈簧座（5 和 6）之間的壓縮彈簧（3 和 4）可將控制閥芯 (2) 置于中心位置
可通過控制比例電磁鐵（例如，線圈“b”(8)）直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流量特性的節流橫截面，
進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (8)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
功能：
在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
重要注意事項：
PG 裝配 (11) 不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！
帶兩個閥芯位置的閥門：（型號 4WRE…A...）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”(7)。它配有保護塞 (10) 來代替第二個比例電磁鐵。
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號示例：
4WRE6V16-22/G24K4/V
4→4 個主油口
WRE→帶電氣位置反饋的比例方向閥
6→通徑6（通徑10）
V→技能符號（E; E1-; V; V1-; W; W1-; EA; WA）
16→額定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
       額定流量 NG10（25 l/min，50 l/min，75 l/min）
22→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K4→連接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型號  4WRE
規格  6
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … 70?C
存儲溫度范圍  -20 … 80?C
重量  2.2kg
MTTFD 值符合 EN ISO 13849  150y
大工作壓力  315bar
大工作壓力
接口 P  315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B  315bar
大流量  80l/min
額定流量  4l/min  8l/min  16l/min  32l/min
液壓油  HL、HLP
液壓油溫度范圍  -20 … 80?C（ 40 … 50℃）
粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級
等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 0.1%
反向死區  ≤ 0.05%
響應靈敏度  ≤ 0.05%
更改下列項時的零位漂移
液壓油溫度  ≤ 0.15%/10 K
工作壓力  ≤ 0.1%/100 bar
電氣
規格  6
電壓類型  直流電壓
大電流消耗
（放大器）  2A
（放大器（脈沖電流））  3A
電磁線圈電阻
20 ?C 時的低溫值  2.65Ω
大高溫值  4.05Ω
啟動時間 100%
高線圈溫度  150?C
防護等級符合 DIN EN 60529  IP65（如果使用的是適合且正確安裝的連接插頭。）
電源  24V
電源電壓范圍  19,4 … 35V
德國力士樂REXROTH比例閥物料號和型號：
R901036556 4WRE6V16-22/G24K4/V-822

原裝力士樂液控單向閥R900587560 SL30PA1-4X/M
